제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
모델 번호: AL-2000Hx8000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $360,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 5개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 8000 가늘고 긴 속도(r.p.m)의 범위: 0.8 - 160 분당
기계가공 능력: 무거운 짐 베드 (밀리미터)의 폭: 1600
종류: 수평 스핀들 모터 전원(kW): 75
전압: 220V/380V/415V/440V 크기 (L*W*H): 13577x2479x2580mm
무게 (kg): 35000 킬로그램 보증: 1년
주요 판매점: 고강도 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 맥스. 베드 위에서 흔들리세요: 2000 밀리미터
맥스. 크로스슬라이드 위에서 흔들리세요: 1600 밀리미터 최대 스핀들 토크: 80000N.m
Max. 최대. Weight of Workpiece 공작물의 무게: 25/32/40톤 4-조 척 크기: 1600/1800mm
스핀들 속도 단계: 스텝리스 X-축 여행: 725mm
상단 도구 포스트 이동: 600 밀리미터 Z축 여행: 8000 밀리미터
선반색상: 맞춤형 조건: 새로운
적용 가능한 산업: 호텔, 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 에너지 및 광산 전시실 위치: 캐나다, 영국, 미국, 이탈리아, 프랑스, ​​독일, 스페인, 남아프리카, 호주
핵심 부품: 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 축 구멍(MM): 85
맥스. 거꾸로 된 길이 (밀리미터): 7800 밀리미터 연도: 2021
항구: 중국 공항

제품 설명



특수 공급자 큰 롤러에 대 한 큰 스윙 지름 회전 톱니 기계



AL-2000Hx8000

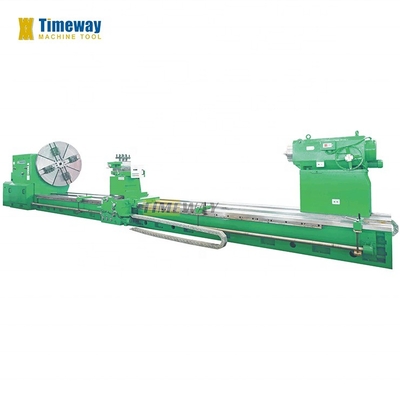

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 0



제품 설명



적용:큰 롤러를 잘라

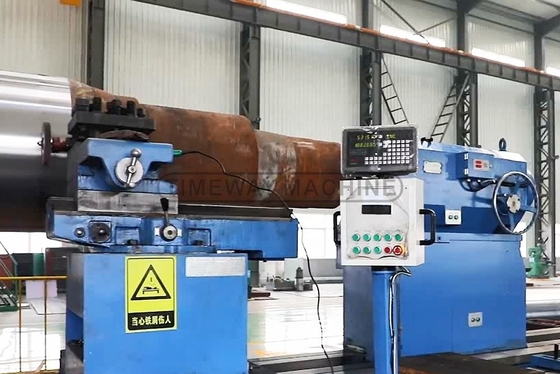

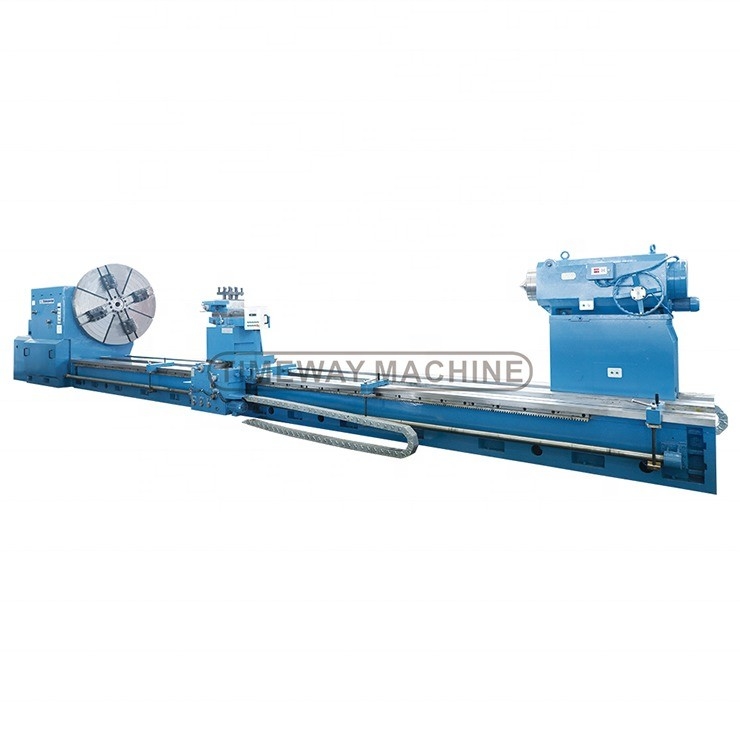

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 1 725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 2



표준 액세서리:



선택용 액세서리:



  • 4턱 중용 독립 턱
  • 안정적인 휴식 (길이 3M 이상)
  • 휴식을 따르십시오 (길이 3M 이상)
  • 전기 이동 꼬리 스톡
  • 꼬리줄의 죽은 중심
  • 4역 도구 기지
  • 냉각 시스템
  • 작업등
  • 도구와 도구 상자
  • 평준화 윙과 볼트
  • 운영 설명서 (영어)



  • 2축 또는 3축 디지털 표시기
  • 차크 경비
  • 도구 기둥 보호기
  • 후면 스프래시 보호
  • 빠른 변경 도구 포스트
  • 밀링 장착장치



기술 파라미터:



사양 단위 AL-2000H AL-2500H
맥스, 침대 위로 돌라 mm 2000 2500
크로스 슬라이드 mm 1600 2200
중앙 사이의 거리는 mm 3000~20000 3000~20000
턱의 최대 토크 N.m 80000 80000
침대 너비 mm 1600 (3 슬라이드) 1600 (3 슬라이드)
충전 용량 32 32
스핀드 톱니 - 75° 75°
턱 지름 mm 1600년~1800년 1600/1800/2000
스핀드 속도 범위 rpm 0.8-160 (단계 없이) 0.8-160 (단계 없이)
길쭉한 먹이 범위 mm 0.125-48 (18) 0.125-48 (18)
크로스 피드 범위 mm 0.063-24 (18) 0.063-24 (18)
메트릭 실 mm 2-40 2-40
인치 가닥 TPI 1-14 1-14
모듈 스레드 MP 1.5-20 1.5-20
크로스 슬라이드의 최대 이동 mm 725 800
최상위 슬라이드 이동 mm 600 600
도구 스탠크의 섹션 mm 70x70 70x70
꼬리줄의 둥지 지름 mm 300 300
꼬리줄기 깃 여행 mm 300 300
꼬리 깃털 - 100, 1:7 100, 1:7
Tailstock 급식 속도 mm/min 3000 3000
꼬리 깃속 급식 속도 mm/min 664 664
주전자 전력 kw 75 75
기계 길이 mm 13577~21577 13577~21577
기계 너비 mm 2479 2515
기계 높이 mm 2580 2655





특징:



이 톱니 기계는 25/32/40 톤의 부하 용량으로 보편적 톱니 기계입니다. 롤러 지원 및 안정적인 휴식을 사용 한 후 부하 용량이 40 톤입니다.그것은 고속 철강 및 단단한 합금 철강 도구에 적합합니다각기 다른 재료의 샤프트 부품, 원통형 및 디스크 모양의 부품, 돌리는 외부 반지, 끝면, 슬로팅, 절단,그리고 600mm 이하의 길이의 각종 가닥을 회전하기 위해 상단 도구 받침대를 사용한다 (박지 바퀴를 통해).



1.톱니장 침대는 통합 상자 모양의 세 직사각형 철도 구조이며, 고품질 철도 (HT300) 로 한 번 주사기로 주사됩니다. 두 번의 노화 치료 후 안정성이 좋습니다.가이드 레일의 너비는 1600mm입니다, 경직성이 좋고 진동 방지 능력이 강합니다. 수입 된 가이드 밀링 기계에 의한 정밀 밀링은 긴 수명, 높은 정밀도 및 좋은 보존을 보장합니다..

 2. 기계 도구의 주요 구동 메커니즘은 75KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200스핀드는 0.8에서 160 r/min의 단계없는 속도 조절 범위를 얻습니다.

3.공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀들 속도와 직접 관련이 있으며 공급 속도는 선택하기에 편리합니다.

4.꼬리줄 깃털은 회전 가능한 구조로, 센터의 마모와 열을 줄입니다.

5.전기 이동 꼬리 스톡을 장착 한 기계 도구 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.

6이 일련의 기계 도구는 닫힌 중앙 프레임과 열린 중앙 프레임이라는 두 가지 유형의 중앙 프레임을 제공합니다.

7.높은 정밀도의 래크의 두 줄이 기계의 앞과 뒤에 설치되어 있습니다, 앞 래크는 회전 스레드를 실현하기 위해 캐리급을 구동합니다.그리고 래크의 뒷줄은 모터 이동을 위해 꼬리 스톡을 구동.

8.고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다.스핀들 박스는 열 변형 균일하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택. 열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 헤드 스톡의 기어들은 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다.잘 조립 스핀드는 낮은 온도 상승의 특성을 가지고, 작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확성을 유지할 수 있습니다.



기계에 대한 세부 사항:

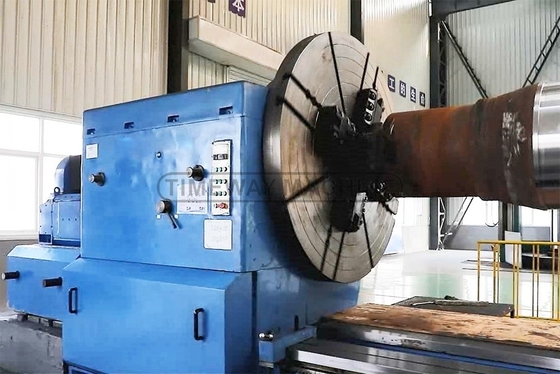

스핀드 박스:

거대 턴의 경우, 구멍 직경 85mm를 통해 스핀들, 상자 분할 구조, 높은 접촉 경직성; 앞과 뒷 지원 유형을 사용하는 스핀들 두 점 지원 기계 구조,그래서 큰 lathes의 방사선 실행 및 축적 실행, 고 회전 정확성 고 주파수 진압 및 정밀 썰기, 고 정밀, 원활한 작동, 낮은 소음.



725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 3





DC 75KW 주 모터:



중량 lathes는 스텝리스와 함께 스핀드 속도를 0.8-160rpm 얻을 수 있습니다. 주요 전송 구조는 DC 75KW 주 모터에 의해 구동됩니다.큰 토크와 무거운 용량 절단을위한 강한 회전 힘, 스핀드 속도는 압력과 자기성을 조절하여 조절됩니다.





725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 4





수송:



턴의 공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀드 속도와 직접 관련이 있으며 공급 속도는 선택하기에 적합합니다.

두 줄의 고 정밀 래크가 앞에 설치되어 있고, 거대한 중량 래크 뒤에 설치되어 있습니다.그리고 뒷 래크는 적의 모터 운동 드라이브.

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 5

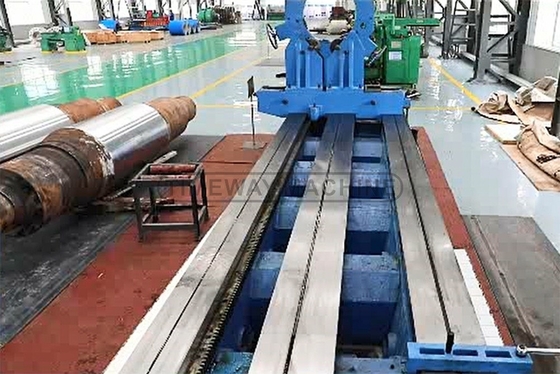

3개의 슬라이드 레일:



큰 무거운 임무는 3 슬라이드 레일 구조를 채택, 침대 너비는 1600mm까지, 높은 강도와 강한 반 진동으로 로딩 용량이 40tons입니다.턴의 레일은 중기 주파수 경화 (HRC68) 를 채택합니다., 그리고 수입 철도 밀링 기계에 의해 밀린. 그래서 무거운 의무는 긴 서비스 수명, 높은 딱딱함, 그리고 좋은 안정.

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 6





꼬리류:



높은 강도와 큰 용량.

꼬리 지름: 400mm

중앙에 톱니 모양의 각: 75°

꼬리동물의 실제 이동: 300mm

꼬리 턱 가로 이동 도중: 15mm

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 7





안정적인 휴식 및 롤러 지원:



거대 톱니가 표준적으로 안정적인 휴식을 갖추고 있으며, 롤러 지원은 고객의 선택에 따라 선택됩니다.

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 8





전기 캐비닛:



명확한 전선 레이아웃, CE 표시 전기 부품.

725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 9





클리넷의 사이트:



725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 10



725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 11







출하 준비:



725mm X축 여행 특수 턴 머신 기계 수리 작업장에서 큰 롤러 12
