제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY

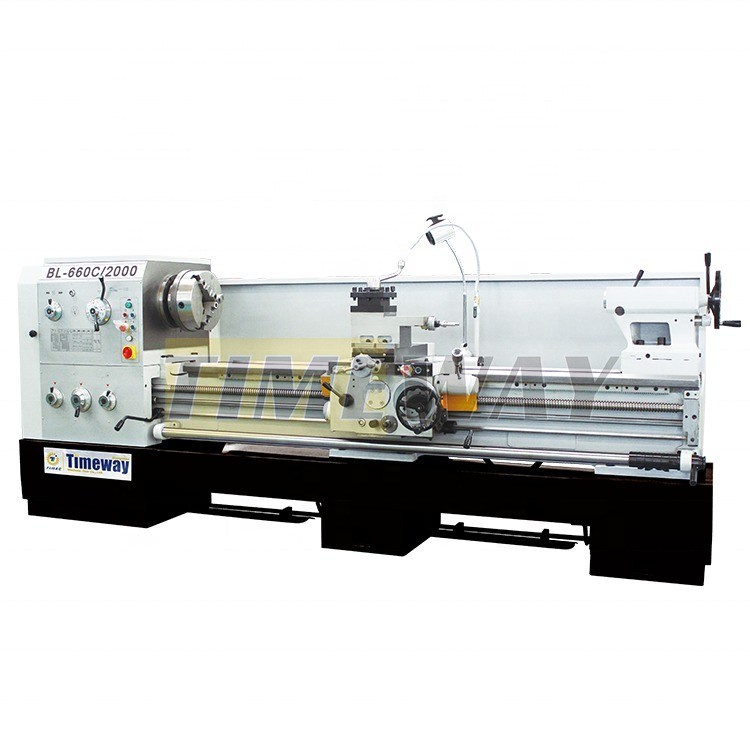

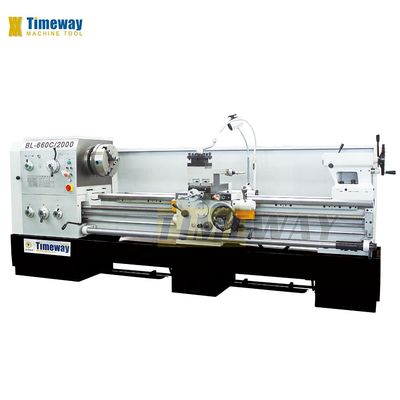

모델 번호: BL-660C/3000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $15,000.00/sets 1-2 sets
포장 세부 사항: 합판의 경우.
공급 능력: 한 달에 200세트.
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000 가늘고 긴 속도(r.p.m)의 범위: 36 - 1600 분당
기계가공 능력: 미디움 듀티 베드 (밀리미터)의 폭: 400
종류: 수평 스핀들 모터 전원(kW): 7.5
전압: 200V-440V 크기 (L*W*H): 4632x975x1450mm
무게 (kg): 3000 KG 보증: 1년
주요 판매점: 높은 정확도 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 부하 용량: 250 킬로그램
X축 이송 범위: 0.027~1.07mm/r(65종) Z축 이송 범위: 0.63~2.52mm/r(65종)
X축 급속이송속도: 1.9m/분 Z축 급속이송속도: 4.5m/min
X-축 여행: 310 밀리미터 상단 슬라이드 이동: 145 밀리미터
공구 섹션 크기: 25X25 기재색: 맞춤형
기계 스타일: 수평 평면 침대 톱니 기계 조건: 새로운
축 구멍(MM): 105 적용 가능한 산업: 의류 매장, 건축 자재 매장, 제조 공장, 가정용, 식료품 매장, 에너지 및 광산
전시실 위치: 캐나다, 미국, 이탈리아, 독일, 브라질, 멕시코, 러시아, 스페인, 칠레, 콜롬비아, 루마니아, 우크라이나, 우즈베키스탄, 호주 핵심 부품: 태도, 펌프, 기어, 모터, 기어박스
맥스. 거꾸로 된 길이 (밀리미터): 2950 밀리미터 연도: 2021
항구: 중국 공항

제품 설명

정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 0
제품 설명
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 1
3턱 턱
생활 센터
4턱 턱
톱니 회전 장착장치
얼굴판
펌프
중앙에 죽은
급변기 도구 보관기
스레드 추격 다이얼
2/3 축 디지털 판독
스플래시 보호
턱 커버
기름 총
리드 스크루 커버
작업등
도구 기둥 덮개
냉각 시스템
운전판
안정적인 휴식
휴식을 취하세요
변속기
줄이는 수갑
발 브레이크
토대 볼트
도구 상자 및 도구
사용 설명서
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 2
사양
단위
BL-500C
BL-660C
BL-800C
맥스, 침대 위로 돌라
mm
500
660
800
크로스 슬라이드
mm
300
420
560
맥스, 틈을 넘기세요
mm
710
870
1000
간격 길이가
mm
240
240
240
중앙 사이의 거리는
mm
750/1000/1500/2000/3000
750/1000/1500/2000/3000
2000/3000
최대 회전 길이
mm
700/950/1450/1950/2950
700/950/1450/1950/2950
1850/2850
스핀들 뚫기
mm
Φ105
Φ105
Φ105
스핀드 톱니
-
Φ113, 1:20
Φ113, 1:20
Φ113, 1:20
스핀드 코
-
ISO 702/II 번호8
ISO 702/II 번호8
ISO 702/II 번호8
스핀드 속도 범위 (단계)
rpm
36-1600 (12)
36-1600 (12)
30-1400 (12)
상단 슬라이드 이동
mm
145
145
145
크로스 슬라이드 이동
mm
320
310
320
도구 섹션 크기
mm
25x25
25x25
25x25
X축 급식속도
m/min
50Hz: 1.960Hz: 23
50Hz: 1.960Hz: 23
50Hz: 1.960Hz: 23
Z축 급식속도
m/min
50HZ: 4.560HZ: 5.4
50Hz:4.560HZ: 5.4
50HZ: 4.560HZ: 5.4
X축 공급 범위
mm/r
0.027-1.07 (65)
0.027-1.07 (65)
0.027-1.07 (65)
Z축 공급 범위
mm/r
0.63-2.52 (65)
0.63-2.52 (65)
0.63-2.52 (65)
메트릭 스레드 범위 (종)
mm
1-14 (22)
1-14 (22)
1-14 (22)
인치 가닥 범위 (종)
TPI
28-2 (25)
28-2 (25)
28-2 (25)
모듈 스레드 범위 (종)
MP
0.5-7 (18)
0.5-7 (18)
0.5-7 (18)
직선 가닥 범위 (종)
DP
56-4 (24)
56-4 (24)
56-4 (24)
꼬리줄기 깃 지름
mm
Φ75
Φ75
Φ90
꼬리줄기 깃 여행
mm
150
150
150
꼬리 깃털
-
MT5
MT5
MT5
주전자 전력
kw
7.5
7.5
7.5
급식 모터 전력
kw
0.3
0.3
0.3
냉각 수소 펌프 모터 전력
kw
0.12
0.12
0.12
기계 길이
mm
2382/2632/3132/3632/4632
2382/2632/3132/3632/4632
3365/4365
기계 너비
mm
975
975
1340
기계 높이
mm
1270
1450
1490
기계 무게
1kg
2050/2100/2300/2500/2900
2150/2200/2400/2600/3000
3000/3200
기계 세부 정보
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 3


시리즈 간격 침대 톱니바퀴는 내부 및 외부 톱니바퀴, 톱니바퀴 및 다른 회전 부품 회전, 끝면 회전과 같은 모든 종류의 회전 작업에 적합합니다.또한 모든 종류의 일반적인 실을 회전: 인치, 메트릭, 모듈 및 D.P; 굴착, 리밍, 탭 및 굴착을 수행합니다.

정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 4
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

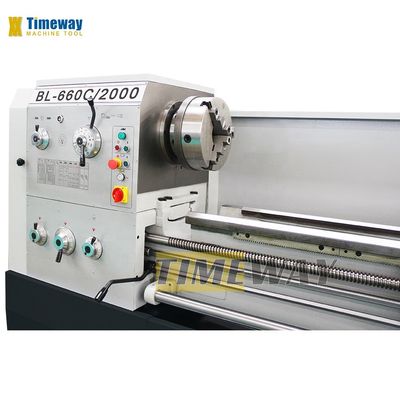

>> 표준 3 턱 톱니 턱, 빠르게 클램핑 작업 조각;
>> 2/3 축 디지털 판독 (DRO) 가 있습니다.
차크 경비원이 준비되어 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 고품질 철강으로 만든 갈비장 침대;
>> 가이드웨이 레일은 단단하고 닦이고, 경도는 HRC52까지입니다.

정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 5
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 6
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

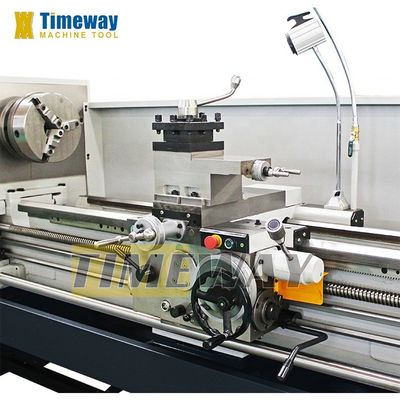

>> 한 손잡이에 의해 X/Z 축에 자동 공급 및 빠른 공급.
>> 미국형, 유럽형,이탈리아형선택 가능한 빠른 교체 도구 포스트
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

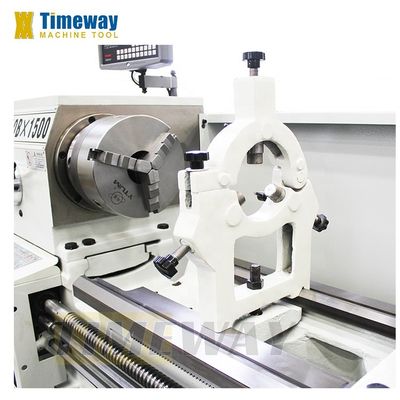

>> 평면 베드 턴에 고정 휴식 및 후속 휴식 표준 장비를 갖추고 있습니다.

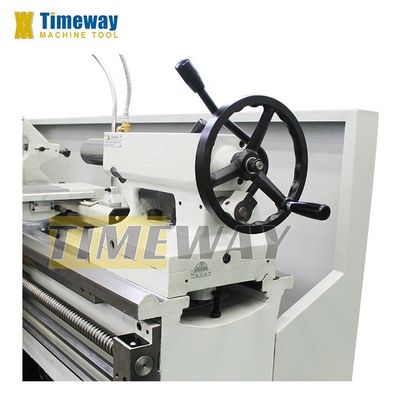

>> 수동 꼬리 스톡은 빠르게 잠그고 풀 수 있습니다.
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 7
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 8

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 9
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 10
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 11

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 12
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 13
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 14

종합 테스트 부품(CNC 수평 톱니만 사용):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 15
정밀 금속 가공 평행 평면 톱니 4.5m/min Z축 빠른 공급 속도 16
