상세 정보 |
|||
| CNC 또는 아니: | CNC | 조건: | 새로운 |
|---|---|---|---|
| 종류: | 호빙 머신 | 전압: | 380V/50HZ |
| 크기 (L*W*H): | 2640*1970*2160mm | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
| 색상: | 고객들에 따르면 요구하세요 | 처리식: | 기어 호빙 금속 |
| 최대 기어 모듈: | 8 밀리미터 | 최대 작업대 속도: | 10rpm |
| 호빙 스핀들 속도: | 40~250(9단계) | 호빙 헤드의 최대 회전 각도: | ±45도 |
| 제어 시스템: | FANUC 또는 SIEMENS CNC 시스템 | 최대 직경 및 호버 길이: | 140*140mm |
| 작업대 직경* 보어 직경: | 510*80mm | 최대 작업물 직경: | 500 밀리미터 |
| 무게: | 4600kg/5600kg | 힘: | 전력 용량 17Kva |
| 항구: | 중국 항구 | ||
제품 설명

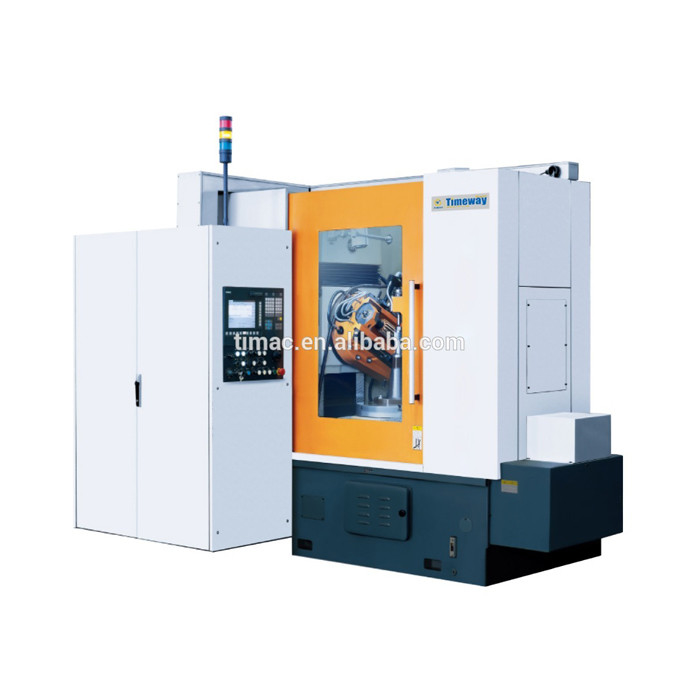

경제형 고 정밀 CNC 기어 hobbing 기계

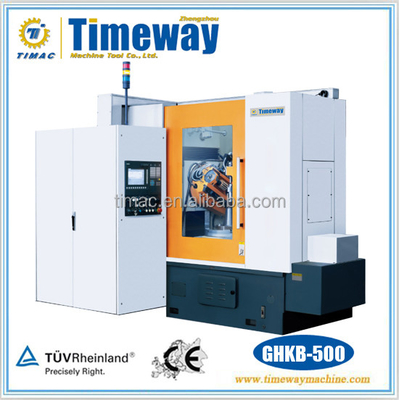

GHKB-500 GHKMB-500 GHKB-800 GHKMB-800
기계 요약
모델 GHKB-500/GHKB-800는 2축 CNC 기어 hobbing 기계이다. GHKMB-800/GHKMB-800는 2축 정밀 CNC 기계이다. CNC 축은: X축 - 광선 공급 운동, Z축 - 축 공급 운동이다.생산 방법의 원칙에 대해, 기계는 실린더 스퍼와 나선 기어, 왕관 및 약간 톱니 기어, 그리고 톱니 기어와 کرم 바퀴를 절단 할 수 있습니다. 기계는 무거운 트럭에 가장 적합합니다.광산기계, 선박 및 자동차 산업에서 일용 또는 대량 생산.
성능 및 특징
1수직 설계로, 작업 테이블은 방사선 공급 움직임을 실현하기 위해 움직입니다.
2. CNC 축은 미리 충전 된 공 나사기를 통해 구동됩니다. 그것은 축적 및 방사성 조정 제어로 왕관 및 약간 톱니바퀴를 절단 할 수 있습니다.
3자동으로 바퀴를 옮기는 기능으로 도구의 마모를 줄이고 도구의 사용 수명을 증가시킵니다.
4주요 수압 부품은 명문 공급 업체에서 구입할 수 있습니다.
5가이드로는 테플론으로 덮여 있으며 자동 윤활을 채택합니다.
6고객 요구에 따라 SIEMENS 또는 FANUC 시스템으로 장착됩니다.
7전기 캐비닛에는 에어컨이 장착되어 있어 전기 시스템이 안정적이고 안정적으로 작동합니다.
8여러 종류의 사각형 사이클, 등반 또는 전통적인 절단 방법, 그리고 공급 속도 설정은 모두 프로그래밍에 의해 실현 될 수 있습니다.
9고객의 요구 사항에 따라 자동 칩 컨베이어가 공급 될 수 있습니다.
언급
표준 부착장치:주 기계, 호브 아버 조립체 Φ27,Φ32 및 Φ40 각각 하나씩, 전체 변속기 세트, 설치 및 설정 도구.
기술 매개 변수
| 사양 | 단위 | GHKB-500 GHKMB-500 | GHKB-800 GHKMB-800 |
| 최대. 작업 부품 크기. (작업 기간과 함께/작업 기간 없이) | mm | 500 | 550/800 |
| 최대 모듈 | mm | 8/6 | 10/8 |
| 작업 테이블의 최대 속도 | rpm | 10/8 | 8/6 |
| 스핀드 속도/단계 | rpm | 40-250/9 | 40-250/9 |
| 절단자 축과 작업 테이블 표면의 거리 | mm | 235-535 | 235-585 |
| 도브와 작업 테이블 사이의 중심 거리 | mm | 30~330 | 50-530 |
작업대 베어링 끝 표면 사이의 거리 그리고 작업 테이블 표면 | mm | 380-630 | 400-600 |
| 최대. 도브 헤드 회전 각도 | 그 | ±45 | ±45 |
| 최대 크로브 축 이동량 | mm | 70 | 90 |
| 최대 크기의 톱 (diameter*length) | mm | 140*140 | 180*180 |
| 작업 테이블 다이어그램 | mm | 510*80 | 650*80 |
| 작업 테이블의 T 슬롯 | mm | 6*M12 | 6*M16 |
| 전체 전력/주력 모터 전력 | KVA/kW | 17/4 | 19/5.5 |
| 기계 크기 | cm | 264*197*216 | 319*223*235 |
| 북서부/G.W | 1kg | 4600/5600 | 6000/7000 |
| 사건 수 | 총 2건 | 총 2건 |

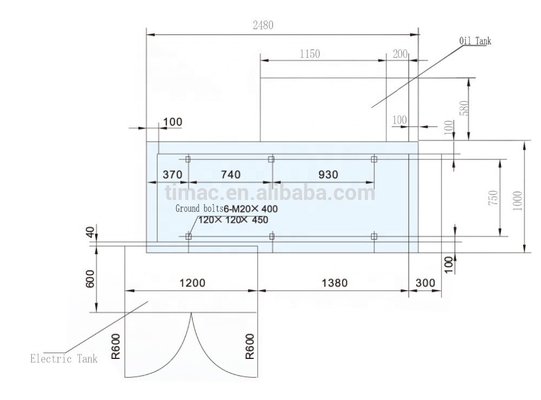

설립계획
