• FANUC CNC 제어 및 자동 작업 조각 측정과 함께 기어 hobbing 기계
FANUC CNC 제어 및 자동 작업 조각 측정과 함께 기어 hobbing 기계

FANUC CNC 제어 및 자동 작업 조각 측정과 함께 기어 hobbing 기계

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC, TIMEWAY

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $25,000.00/sets 1-2 sets
포장 세부 사항: 나무 팔레트 또는 나무 케이스
공급 능력: 200개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

CNC 또는 아니: CNC 조건: 새로운
종류: 호빙 머신 비디오 출입 검사: 제공
기계 시험 보고: 제공 판매 유형: 일반 제품
핵심 부품에 대한 보증: 1년 핵심 부품: 엔진, 태도, 기어
전압: 380V/50HZ 크기 (L*W*H): 3330*2720*2500mm
보증: 1년 주요 판매점: 자동
무게 (kg): 10000 전력 (kW): 30
적용 가능한 산업: 건축 자재 상점, 제조 공장, 기계 수리점, 소매점, 건설 공사, 에너지 및 광업 전시실 위치: 미국, 독일, 베트남, 브라질, 사우디 아라비아, 남아프리카, 카자흐스탄
최대 기어 모듈: 8 밀리미터 최대 작업대 속도: 40rpm
호빙 스핀들 속도: 120~540rpm 호빙 헤드의 최대 회전 각도: ±45도
최소 프로그래밍 단위: 0.001 밀리미터 최대 직경 및 호버 길이: 160*200mm
제어 시스템: FANUC CNC 시스템 최대 작업물 직경: 320 밀리미터
무게: 9000kg/10000kg 힘: 전력 용량 30Kva
항구: 중국 항구

제품 설명

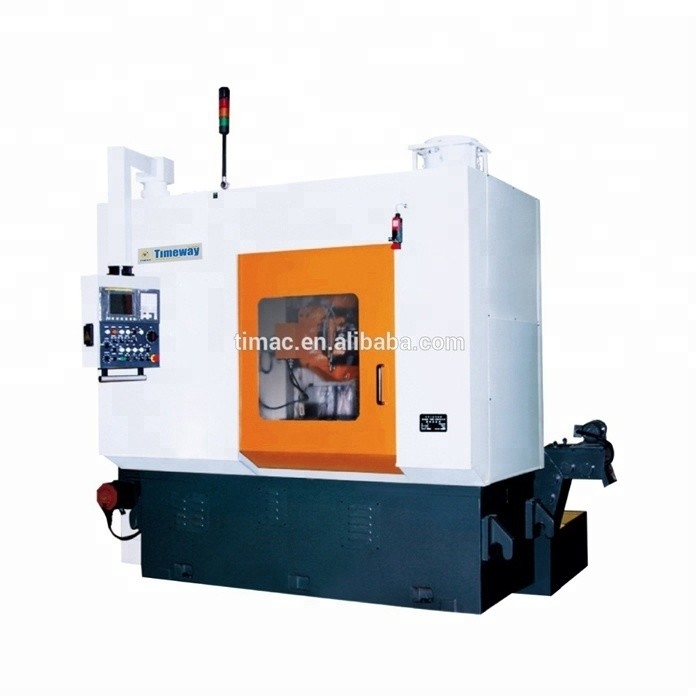

CNC 고효율 기어 호빙 머신

GHX-320CNC4 GHX-320CNC5



주요 전망



FANUC CNC 제어 및 자동 작업 조각 측정과 함께 기어 hobbing 기계 0

요약



기계 요약
모델 GHX-320CNC4 무거운 용량 CNC 변속기 hobbing 기계는 4 축 CNC 하나입니다. 그것의 제어 축:

  • X축 - 방사선 공급 운동
  • B축 - 도브 스핀드의 회전 운동
  • C축 - 작업 테이블의 회전 운동
  • Z축 - 먹이 운동
  • Y축 - AC 모터로 제어되는 호브 이동

B, C, X 및 Z 축의 4 축 조정 제어.
모델 GHX-320CNC5 중량 CNC 기어 hobbing 기계는 4 축 CNC 하나, 그것의 4 축 조정 제어: B, C, X 및 Z 축. 추가 Y 축 - hob 이동은 세르보 모터에 의해 제어됩니다.시리즈 경제 기계는 원통 스퍼 & 나선 기어 절단 설계, 크로닝 또는 약간 콩어 된 기어 등, 그리고 강력하고 빠른 절단 하에서 무거운 부하를 견딜 수 있습니다. 그것은 대량 생산에서 기어를 생산하는 산업에 적합합니다.자동차와 같이, 엔지니어링 기계 등



주요 공연



성능 및 특징
1수직 설계, 침대와 기둥과 같은 주요 부피가 큰 구성 요소는 큰 규모의 강화 리브, 직사각형 및 테플론으로 덮인 넓은 가이드웨이와 함께 이중 벽 구조를 채택합니다.그래서 기계는 컴팩트한 구조를 가지고 있습니다., 짧은 변속 체인 및 높은 정확성. 축적 (Z 축) 및 방사선 (X 축) 공급 축은 미리 충전 된 공 나사기를 통해 AC 서보 모터에 의해 구동됩니다. 모든 가이드웨이는 자동으로 윤활합니다.
2스핀드 드라이브의 주파수 변환기, CNC 컨트롤러, 그리고 주요 수압 부품은 모두 명실상부한 제조사에서 왔습니다.
3높은 자동화 수준을 가진 기계는 몇 개의 사각형 사이클에서 작동 할 수 있습니다. 또한, 절단 매개 변수는 또한 각 사각형 사이클에서 자동으로 변경 될 수 있습니다.등반 방법 또는 일반적인 방법을 사용할 수 있습니다.. 한편 기계는 멀티 시작 hob 및 더 높은 공급 속도를 사용하여 워크피스를 절단 할 수 있습니다.
4. CNC 제어 시스템: FANUC 시스템은 표준으로 사용되고, SIEMENS 시스템은 대안입니다. 높은 자동화 수준을 가진 기계는 사각형 주기로 반복적으로 작동 할 수 있습니다.방사선 공급 속도 변경, 등반의 선택 pf 전통적인 hobbing, hob 이동 기능이 제공됩니다.
5제어 시스템의 주요 구성 요소는 유명한 회사에서 공급됩니다.


언급
표준 장비:주 기계, 호브 아버 집합 Φ32 및 Φ40 각각 하나, 변경 기어, 설치 및 조정 도구의 완전한 세트.



사양 목록



기술 매개 변수



사양 단위

GHX-

320CNC4

GHX-

320CNC5

맥스. 작업 조각 다이어. mm 320 320
최대 모듈 mm 8 8
최소 치아 수   6 6
프로그래밍을 위한 최소 단위 mm 0.001 0.001
작업 테이블의 최대 속도 rpm 40 40
호브 스핀드 속도 범위 (B축) rpm 120-540 120-540
축식 속도 mm/r 0.5-4 0.5-4
레이디얼 공급 속도 mm/r 1-4 1-4
도브와 작업 테이블 사이의 중심 거리 mm 60~250 60~250
도브 축과 작업 테이블 표면의 거리가 mm 265-515 265-515
배열의 끝면과 작업 테이블 표면의 거리가 mm 350-660 360-660
호브 축 이동 mm 145 150
최대. 톱 머리의 회전 각도 deg. ±45 ±45
최대 크기의 크기 mm 160*200 160*200
작업 테이블의 크기 mm 320*100 320*100
엔진 용량/주력 엔진 전력 KVA/kW 30/18 32/18
기계 차원 (L*W*H) cm 333*272*250 333*272*250
사건 수   총 4건 총 4건
북서부/G.W 1kg 9000/10000 9000/10000
