상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT50 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| (t)에 짓누르세요: | 6200 킬로그램 | 테이블 사이즈 (밀리미터): | 1360*700 |
| CNC 제어 시스템: | 화낙 | 표 여행 (X) (밀리미터): | 1100 |
| 테이블 이동거리(Y)(mm): | 600 | 테이블 이동거리(Z)(mm): | 600 |
| 위치 결정 정밀도 (밀리미터): | ±0.003 | 반복성 (X/Y/Z) (밀리미터): | ±0.001 |
| 가늘고 긴 속도(r.p.m)의 범위: | 0~8000회속 | 맥스. 표 로드(KG): | 800 KG |
| 공급속도 (분 밀리미터 /): | 0~3600mm/분 | 민. 공구 교체의 타임즈 지: | 0.5 |
| 공구 매거진 능력: | 24 | 주요 판매점: | 자동, 경쟁력 있는 가격, 높은 정확도, 작동이 쉬움 |
| 보증: | 1년 | 판매 유형: | 새로운 제품 2024 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기계가공 능력: | 미디움 듀티 |
| Spindle Bore(mm): | 0 | 절단 토크: | 12Nm(12Nm) |
| 급속 이송 속도(mm/min): | 0 - 2400mm/분 | 제품 이름: | 3축 수직 CNC 가공 센터 |
| 기계 종류: | 수직형 머시닝 센터 | 모델: | VMC1160G |
| 색상: | 고객 의 요청 | 제어 시스템: | (선택적인) 지멘스 GSK 화낙 |
| 방추 속도: | 8000rpm | 작업대 사이즈: | 1200*600mm |
| 판매 후 서비스 제공: | 1년 | 가이드웨이 유형: | X/Y:선형;Z:슬라이딩 |
| 부하 용량: | 800 킬로그램 | ||
제품 설명
제품 설명
4축 CNC 수직 가공 센터
테이블 크기:1200×600mm
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 복잡하고 정밀하고 소량 및 다종류 부품의 가공을 해결할 수 있습니다.
둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
기술 매개 변수
사양 | 단위 | VMC1160G |
X/Y/Z축 가이드웨이 타입 | / | 선형 선도열 |
용량 | ||
X축 이동 | mm | 1100 |
Y축 이동 | mm | 600 |
Z축 이동 | mm | 600 |
표 | ||
테이블 크기 | mm | 1200×600 |
충전 용량 | 1kg | 800 |
T 슬롯 (수/폭/피치) | mm | 5-18-100 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 120-720 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 672 |
스핀드 톱니 | / | BT2 |
스핀드 속도 | r/min | 8000 |
주전자 전력 | kw | 여호와 의 증인, 11/15 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 3/3/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β22/β22/β22 |
X/Y/Z축 급식속도 | m/min | 36/36/36 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.003/300 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.003/300 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 1.4 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | Φ78/Φ120 (공) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 25 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 질소 균형 |
기계 무게 | 1kg | 6200 |
전체 차원 (LxWxH) | mm | 3200 × 2560 × 2960 |
CNC 시스템 | / | FANUC/MITSUBISHI |
상세한 사진

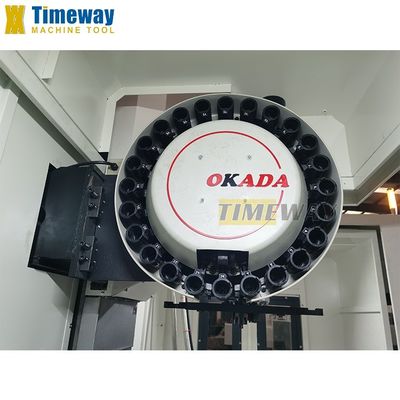

타이완 도구 잡지
1- 타이완 24 도구 매거진과 함께 표준, 빠른 교환을 위해 두 개의 팔 클램핑.
도구 변경 시간은 3초입니다.
2브랜드:

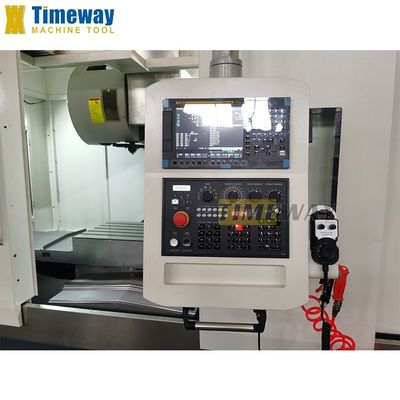

제어 시스템
CNC 컨트롤러: KND,GSK, HNC ((중국), SIEMENS, FANUC
고객들이 선택할 수 있는 다양한 CNC 시스템
타이완 정밀 스핀들
작은 진동, 더 강한 조합
1. 스핀드 톱니는 BT50입니다;2스핀드 속도는 8000rpm, 10000rpm 또는 12000rpm까지 확대할 수 있습니다.
작업 테이블
기계 도구 주름의 재료는 고품질의 고강도 주름 HT300이며, 튼튼한 견고성과 높은 차원 정확성, 고주파 경화;경직성 및 경직성을 높이고 착용 저항성 및 장기 사용 수명.

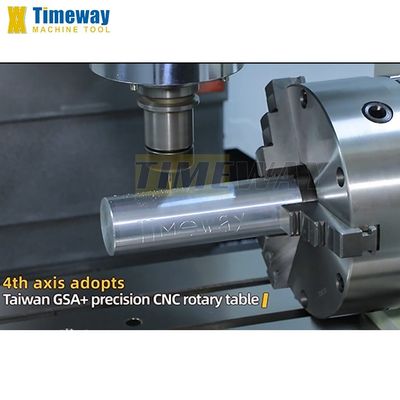

4 축 회전+CNC 회전 테이블
4축 회전 테이블과 NC 회전 테이블은 선택적입니다.
5 축 회전 + CNC 회전 테이블
특정 구성은 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
타이완 정밀 선형 철도
1타이완 고속 롤러 선형 안내 레일, 위치 정확도는 μm 클래스에 도달 할 수 있습니다
2브랜드: HIWIN 또는 PMI
2브랜드: HIWIN 또는 PMI
슈나이더 전기 부품
1. 슈나이더 안전 전기 부품
2. 빠른 플러그로 표준
전체 괄호
전체 장치는 표준입니다.
체인 타입 칩 컨베이어
체인형 칩 컨베이어는 선택적입니다.
부속품
*CNC 컨트롤러: KND,GSK, HNC (중국),SIEMENS, FANUC *24 도구 ATC (디스크 타입) *전체 장치 * 스핀드 중앙 공기 폭발; *근무등 * 파일럿 램프 *USB와 LAN 인터페이스 * 수동 펄스 생성기 (MPG) *중심 자동 윤활 시스템. 냉각 시스템 * 전기 캐비닛의 열 교환기; * 레벨링 블록 & 볼트; * 도구 상자 및 도구 *HIWIN 리드 스크루; *운동 설명서 (영어) | · 4 축 굽기 · NC 회전 테이블 · 직동 스핀들 · 원형 냉각 용액 노즐 · 스핀들 (CTS) 을 통한 냉각 액체 · 스핀드 오일 냉각기 · 전기 캐비닛 에어컨 · 자동 측정 시스템 · 나사형 칩 컨베이어 · 체인형 칩 컨베이어 · 안전문 · 오일 스키머 |
