상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 2100x1800x2150mm | (t)에 짓누르세요: | 3000 KG |
| 테이블 사이즈 (밀리미터): | 320*800 | CNC 제어 시스템: | 화낙 |
| 표 여행 (X) (밀리미터): | 550 | 테이블 이동거리(Y)(mm): | 340 |
| 테이블 이동거리(Z)(mm): | 500 | 위치 결정 정밀도 (밀리미터): | ±0.005 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.003 | 가늘고 긴 속도(r.p.m)의 범위: | 0~8000회속 |
| 맥스. 표 로드(KG): | 350 KG | 공급속도 (분 밀리미터 /): | 0 - 24000mm/분 |
| 민. 공구 교체의 타임즈 지: | 7 | 공구 매거진 능력: | 12 |
| 주요 판매점: | 다기능, 자동, 경쟁력 있는 가격, 지속 가능, 작동이 쉬움 | 보증: | 1년 |
| 전압: | 380V/220V | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기계가공 능력: | 미디움 듀티 |
| 축 구멍(MM): | 다른 것 | 절단 토크: | 0나노미터 |
| 급속 이송 속도(mm/min): | 0 - 24000mm/분 | 작업대 크기(LxWxH): | 800x320mm |
| 작업대의 최대 중량: | 350 킬로그램 | X-축 여행: | 550 밀리미터 |
| Y-축 여행: | 340 밀리미터 | Z축 여행: | 500 밀리미터 |
| 스핀들 중심에서 컬럼까지의 거리: | 390 밀리미터 | 스핀들 코에서 작업대까지의 거리: | 100-600mm |
| 가늘고 긴 테이프녹화자: | BT40/120 | 전체 치수(LxWxH): | 2100x1800x2150mm |
| 기계 무게: | 3000kg | ||
제품 설명
요약

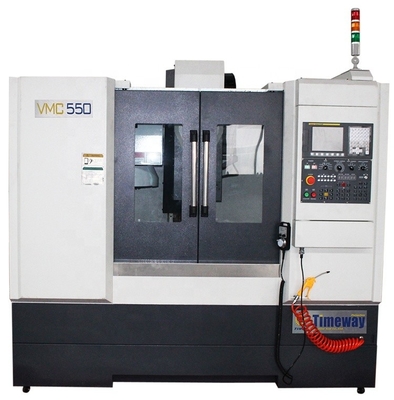

3 축 선형 철도 수직 가공 센터 CNC 기계 VMC550
특징:
• 기초 설계부터 고속 및 고 정밀의 연속 가공 보장까지 모든 단계에서 기계 도구의 구조는 ANSYS로 분석됩니다.
• 기계 도구의 우수한 구부러짐 경직성을 보장하기 위해, 우리는 기계 도구의 중심이 부하를 수행 할 때 생성되는 변형에 대한 시뮬레이션 테스트를 수행합니다.
• 높은 정밀성 선착형 볼 스크루, 최대 신뢰성 및 정밀성을 보장하기 위해 직접적인 서보 모터 드라이브
모든 축에 가이드 라이즈
• 가볍고 신속한 도구 변경을 위해 공기 도구 클램핑.
• 스핀드 박스의 최적의 확장 비율은 최적의 가공 경직성을 실현하고, 큰 스프렌의 링링 콩 기둥의 설계는 기둥의 강한 경직성을 보장합니다.
• 자동 중앙 윤활성화
• 강력한 헤드 스톡 모터, 연속 작동에 충분한 전력.
• 효과적 인 냉각 액체 시스템은 도구와 우수한 칩 컨베이어 최적의 사용을 보장합니다.
• 닫힌 작업 공간은 안전하고 오염되지 않은 작업을 보장합니다.
• 전체 부품 패키지의 우수한 기계적 특성으로 도구의 수명이 길어집니다.
• 작업 테이블에 쉽게 접근하여 설치와 도구를 쉽게 사용할 수 있습니다.
• 기계 도구의 우수한 구부러짐 경직성을 보장하기 위해, 우리는 기계 도구의 중심이 부하를 수행 할 때 생성되는 변형에 대한 시뮬레이션 테스트를 수행합니다.
• 높은 정밀성 선착형 볼 스크루, 최대 신뢰성 및 정밀성을 보장하기 위해 직접적인 서보 모터 드라이브
모든 축에 가이드 라이즈
• 가볍고 신속한 도구 변경을 위해 공기 도구 클램핑.
• 스핀드 박스의 최적의 확장 비율은 최적의 가공 경직성을 실현하고, 큰 스프렌의 링링 콩 기둥의 설계는 기둥의 강한 경직성을 보장합니다.
• 자동 중앙 윤활성화
• 강력한 헤드 스톡 모터, 연속 작동에 충분한 전력.
• 효과적 인 냉각 액체 시스템은 도구와 우수한 칩 컨베이어 최적의 사용을 보장합니다.
• 닫힌 작업 공간은 안전하고 오염되지 않은 작업을 보장합니다.
• 전체 부품 패키지의 우수한 기계적 특성으로 도구의 수명이 길어집니다.
• 작업 테이블에 쉽게 접근하여 설치와 도구를 쉽게 사용할 수 있습니다.
제품 개요

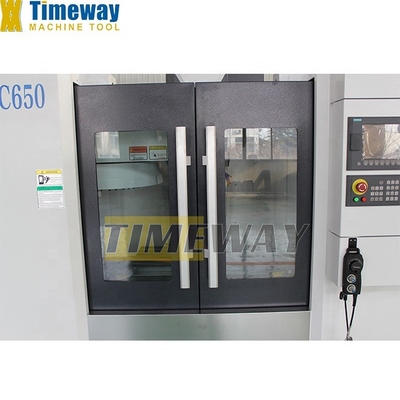

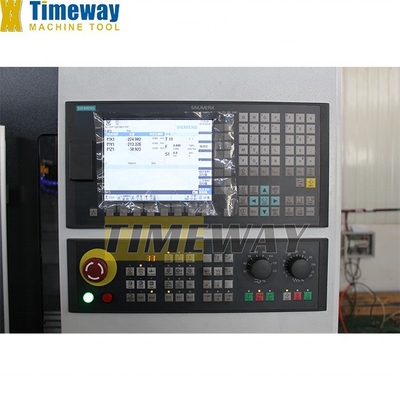

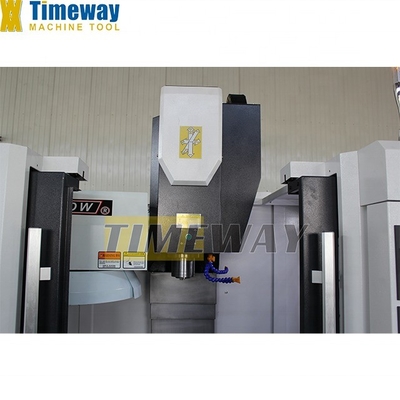

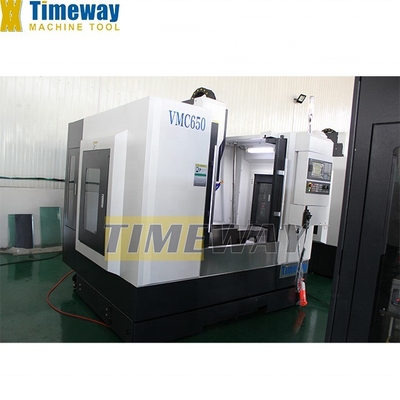

여기 당신의 참조를 위해 작업 테이블, 디지털 디스플레이, 등 자세한 사진입니다.
부속품
표준 구성:
* CNC 컨트롤러: 시멘스 시누메릭
* X/Y/Z 축의 서보 공급 모터: 시멘스
* X/Y/Z축 선형 가이드웨이
* BT40 8000r.p.m의 스핀들 단위
* 12 도구 카루셀 타입 ATC
* 완전 닫힌 보호 보호
* 전기 부품: 슈나이더
* 자동 윤활
* 냉각 액체 시스템
* 조작 도구
* 영어 사용 설명서
* X/Y/Z 축의 서보 공급 모터: 시멘스
* X/Y/Z축 선형 가이드웨이
* BT40 8000r.p.m의 스핀들 단위
* 12 도구 카루셀 타입 ATC
* 완전 닫힌 보호 보호
* 전기 부품: 슈나이더
* 자동 윤활
* 냉각 액체 시스템
* 조작 도구
* 영어 사용 설명서
기술 매개 변수
사양 | 단위 | VMC550 |
작업 테이블 크기 ((LxWxH) | mm | 800x320 |
T 슬롯 (T-slot) | mm | 3-14-110 |
작업 테이블의 최대 무게 | 1kg | 350 |
X축 이동 | mm | 550 |
Y축 이동 | mm | 340 |
Z축 이동 | mm | 500 |
스핀들 중심에서 기둥까지의 거리 | mm | 390 |
스핀드 코와 작업 테이블 사이의 거리는 | mm | 100-600 |
스핀드 톱니 | - | BT2사용품 |
스핀드 속도 | rpm | 8000 |
X축 급식속도 | mm/min | 24000 |
Y축 급식속도 | mm/min | 24000 |
Z축 급식속도 | mm/min | 24000 |
ATC 타입 | - | 카루셀 |
ATC 역 | pcs | 12 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | 90 |
최대 도구 길이 | mm | 300 |
도구 변경 시간 | 초 | 7/60HZ |
스핀드 모터 파워 | kw | 5.5 |
X축 서보 모터 전력 | Nm | 6 |
Y축 서보 모터 전력 | Nm | 7.7 |
Z축 서보 모터 전력 | Nm | 10 |
위치 정확성 | mm | ±0.005/300 |
위치 변경 정확도 | mm | ±0.003 |
전체 차원 (LxWxH) | mm | 2100x1800x2150 |
기계 무게 | 1kg | 3000 |
한 점점 쇼핑
사진에 클릭하면 관심 있는 상품을 볼 수 있습니다.
회사 소개
공장 표시:
공장 프로파일:
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
본문 소개:
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
고객 방문:
지금까지, 우리는 해외에서 많은 고객을 받았고, 그들은 모두 우리의 회사와 제품에 매우 만족
전시회:
외무부 설립 이후 우리는 가을 칸톤 박람회, 베이징 전시회,상하이 전시회, 모스크바, 에티오피아, 러시아, 그리고 전시 고객과 장기적인 우호적 협력 관계를 유지했습니다.
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공;Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.Q: MOQ는 얼마인가요?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: (1) T/T 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불됩니다. (2) 볼 때 취소 할 수없는 LC; (3) 웨스턴 유니온, 머니 그램 등.Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
이 제품에 대한 자세한 내용을 알고 싶습니다
