24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계

24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계

제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY
인증: ISO9001, CE

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $35,000.00/sets 1-2 sets
포장 세부 사항: 목재 케이스
공급 능력: 300개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

조건: 새로운 가늘고 긴 테이프녹화자: BT40
축의 번호: 싱글 종류: 수직
크기 (L*W*H): 3200x2560x2960mm (t)에 짓누르세요: 6.3 톤
테이블 사이즈 (밀리미터): 1200x600 CNC 제어 시스템: 지멘스
감원의 수: 3 표 여행 (X) (밀리미터): 1000
테이블 이동거리(Y)(mm): 600 테이블 이동거리(Z)(mm): 600
위치 결정 정밀도 (밀리미터): ±0.01 반복성 (X/Y/Z) (밀리미터): ±0.008
가늘고 긴 속도(r.p.m)의 범위: 1 - 8000rpm 스핀들 모터 전원(kW): 11/15
맥스. 표 로드(KG): 800 KG 공급속도 (분 밀리미터 /): 1 - 10000mm/분
민. 공구 교체의 타임즈 지: 2 공구 매거진 능력: 24
주요 판매점: 높은 정확도 보증: 12개월
전압: 380V/50HZ 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 판매 후 서비스 제공: 해외에 있는 기계 서비스용 엔지니어
색상: 맞춤 생산됩니다 X/Y축 가이드웨이: 선형레일
Z축 가이드웨이: 슬라이딩 레일 Z축 밸런싱 장치: 무거운 주조
공구 매거진 유형: 암형 ATC ATC 용량: 24도구
도구 직경: 78/120mm 공구장: 300mm
도구 중량: 8KG 보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스
지역 서비스 위치: 터키, 이탈리아, 프랑스, ​​브라질, 페루, 인도, 멕시코, 러시아, 스페인, 일본, 콜롬비아, 알제리, 루마니아, 남아프리카, 우크라이나 적용 가능한 산업: 발전소, 에너지 & 마이닝을 제조한 기계류 정비소
전시실 위치: 캐나다, 미국, 이탈리아, 프랑스, ​​브라질, 페루, 인도, 멕시코, 러시아, 스페인, 칠레, 알제리, 우즈베키스탄, 호주 핵심 부품: 지멘스 CNC 시스템
빨리감기 속도 (분 M /): 36/36/15 항구: 중국 항구

제품 설명

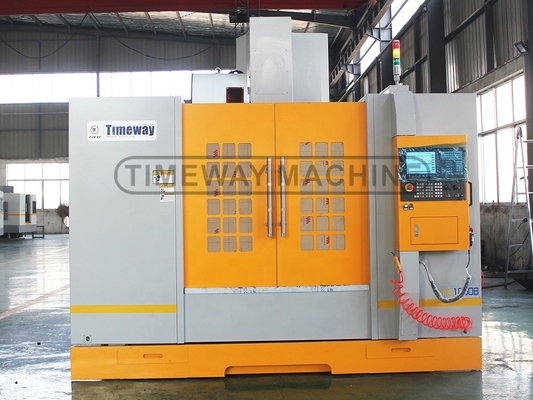

24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 0
제품 설명
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 1
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 2
사양
단위
VMC1060L
X/Y/Z축 가이드웨이 타입
/
X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일
용량
X축 이동
mm
1000
Y축 이동
mm
600
Z축 이동
mm
600
테이블 크기
mm
1200×600
충전 용량
1kg
800
T 슬롯 (수/폭/피치)
mm
5-18-110
스핀드 코에서 테이블 중심까지의 거리
mm
120-720
스핀들
스핀들 중심에서 기둥까지의 거리
mm
655
스핀드 톱니
/
BT440 (150)
스핀드 속도
r/min
8000
주전자 전력
kw
여호와 의 증인, 11/15
3축 (X/Y/Z)
X/Y/Z 축의 세로 모터 파워 (미츠비시)
kw
3/3/3
X/Y/Z축 서보모터 (FANUC)
Nm
β22/β22/β22
X/Y/Z축 급식속도
m/min
36/36/15
X/Y/Z축 절단 공급 속도
mm/min
0-10000
정확성
X/Y/Z축 위치 정밀도
mm
±0.008
X/Y/Z축 반복 위치 정밀도
mm
±0.006
도구 매거진 (ATC)
ATC 스타일
/
디스크
항공항공관리능력
도구
24
도구 변경 시간 (기구에서 도구로)
1.4
최대 도구 무게
1kg
8
최대 도구 지름
mm
Φ78/Φ120 (공)
최대 도구 길이
mm
300
다른 것
전원 공급
KVA
25
공기 압력이 필요합니다
1kg/cm2
6~8
Z축 균형 시스템
/
중형 캐스팅
기계 무게
1kg
6300
전체 차원 (LxWxH)
mm
3200 × 2560 × 2960
CNC 시스템
/
FANUC/MITSUBISHI
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 3
√ FANUC 0i MF CNC 시스템
√ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일
√ 타이완 BT40 스핀들, 8000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

미쓰비시/시멘스/파고르/GSK/HNC/KND
_ 4 축
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템

24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 4
기계 세부 정보
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 5
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 6
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 7
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 8
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진, 표준 24tools,높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 시멘스 CNC 시스템은 표준으로 제공됩니다.
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 9
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 10
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.

왜 우리 를 선택 합니까?
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 11
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 12
24 도구 ATC 용량 맞춤형 가공 센터에 대한 수직형 프레싱 기계 13
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
