둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT50 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 3820x2600x3100mm | (t)에 짓누르세요: | 10 Ｔ |
| 테이블 사이즈 (밀리미터): | 1360x700 | CNC 제어 시스템: | 화낙 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 1300 |
| 테이블 이동거리(Y)(mm): | 700 | 테이블 이동거리(Z)(mm): | 700 |
| 위치 결정 정밀도 (밀리미터): | ±0.008 | 반복성 (X/Y/Z) (밀리미터): | ±0.006 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 6000 분당 회전수 | 스핀들 모터 전원(kW): | 15/18.5 |
| 맥스. 표 로드(KG): | 1200 킬로그램 | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 3 | 공구 매거진 능력: | 24 |
| 주요 판매점: | 유연한 생산 | 보증: | 1년 |
| 전압: | 고객의 요구조건 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기재색: | 계약으로 |
| 기계 T-슬롯: | 5-18-152.5 | X/Y축 레일: | 롤러 리니어 레일 |
| Z축 레일: | 변화하는 레일 | 기계 종류: | 대규모 CNC 가공 센터 |
| 지배적 방식: | CNC 시스템 | ATC 스타일: | 디스크형 |
| ATC 용량: | 24도구 | Z축 밸런싱 시스템: | 무거운 주조 |
| 판매 후 서비스 제공: | 온라인 지원 | 적용 가능한 산업: | 호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 독일, 멕시코, 러시아, 스페인, 남아프리카, 우크라이나, 우즈베키스탄, 호주 | 빨리감기 속도 (분 Ｍ /): | 2015년 24월 24일 |
| 핵심 부품: | FANUC CNC 시스템 | 항구: | 중국 항구 |
제품 설명
한 점점 쇼핑
사진에 클릭하면 관심 있는 상품을 볼 수 있습니다.
제품 설명
CNC 수직 가공 센터의 응용 프로그램:
VMC 시리즈 수직 프레싱 기계는 CNC (컴퓨터 수치 제어 장치) 로 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.

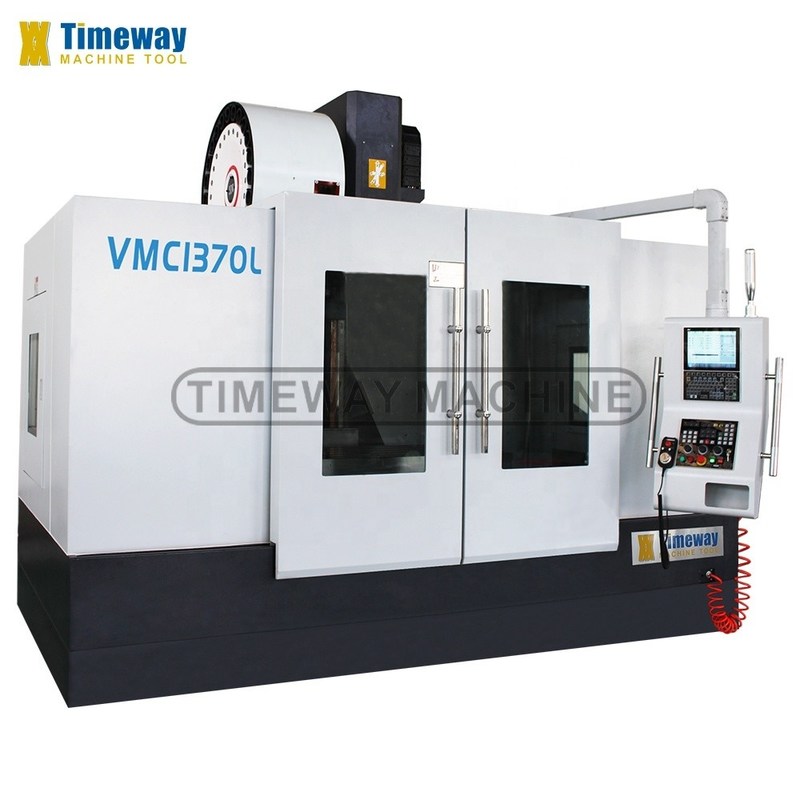

사양 | 단위 | VMC1370L |
X/Y/Z축 가이드웨이 타입 | / | X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 |
용량 | ||
X축 이동 | mm | 1300 |
Y축 이동 | mm | 700 |
Z축 이동 | mm | 700 |
표 | ||
테이블 크기 | mm | 1360×700 |
충전 용량 | 1kg | 1200 |
T 슬롯 (수/폭/피치) | mm | 5-18-1525 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 140-840 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 785 |
스핀드 톱니 | / | BT50 (155) |
스핀드 속도 | r/min | 6000 |
주전자 전력 | kw | 15/18.5 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 3/3/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β22/β22/β30 |
X/Y/Z축 급식속도 | m/min | 24/24/15 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.008 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.006 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 2.4 |
최대 도구 무게 | 1kg | 18 |
최대 도구 지름 | mm | Φ112/Φ200 (무용) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 30 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 중형 캐스팅 |
기계 무게 | 1kg | 10000 |
전체 차원 (LxWxH) | mm | 3820 × 2600 × 3100 |
CNC 시스템 | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC 시스템 √ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 √ 타이완 BT50 스핀들, 6000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================

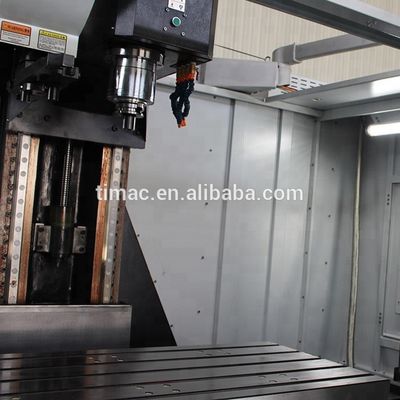

>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> Y축은 4레일 지원과 4pcs. 롤러 선형 안내 레일을 채택, 큰 부하 용량.
================================================================================================================================================================================================================================================================================================================

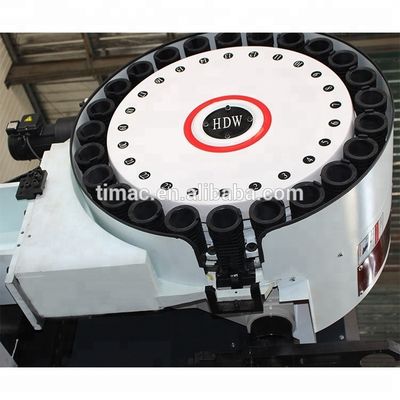

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================

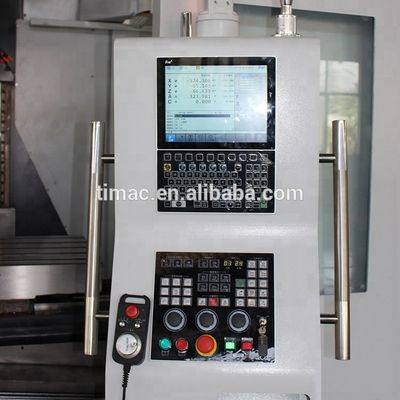

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> FANUC CNC 시스템은해외 수출.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
