1최적의 스핀드 지원
2. 참조를 위해 사용 수직 좌표 boring의 고전 구조, 더 나은 스핀드 딱딱성을 가지고.
3. CNC 회전 스윙 작업판은 이중 벽 지원 구조를 실현합니다.
4. Y축은 4개의 가이드웨이를 채택하여 중앙에 위치하고 있는 지원과 주 드라이브를 사용한다.

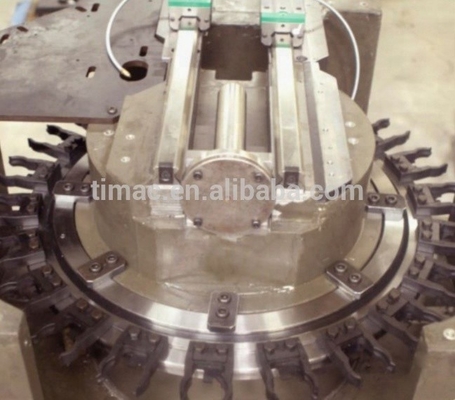

5원형 도구 매거진 기계 도구의 톱니 침대와 결합, 간단한 구조와 공간을 절약.
|
상세 정보 |
|||
| 조건: | 새로운 | 축의 번호: | 싱글 |
|---|---|---|---|
| 종류: | 수직 | 크기 (L*W*H): | 2500*4200*2400mm |
| (t)에 짓누르세요: | 4 Ｔ | 테이블 사이즈 (밀리미터): | 다른 것 |
| 감원의 수: | 3, 4, 5 | 표 여행 (X) (밀리미터): | 400 |
| 테이블 이동거리(Y)(mm): | 380 | 테이블 이동거리(Z)(mm): | 350 |
| 위치 결정 정밀도 (밀리미터): | 다른 것 | 반복성 (X/Y/Z) (밀리미터): | 다른 것 |
| 가늘고 긴 속도(r.p.m)의 범위: | 0 - 20000 분당 회전수 | 스핀들 모터 전원(kW): | 16 ;7.5 |
| 맥스. 표 로드(KG): | 500 킬로그램 | 민. 공구 교체의 타임즈 지: | 2 |
| 공구 매거진 능력: | 22 | 주요 판매점: | 자동 |
| 보증: | 1Year | 전압: | 380V/50HZ |
| 판매 유형: | 핫 제품 2021 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 테이블 사이즈: | 다른 것 | 색상: | 고객의 요구조건에 따르면 |
| 작업대 지름: | 450 밀리미터 | 방추 속도: | 16000rpm |
| X/Y/Z 축 이동: | 400/380/350mm | A축 속도: | 30rpm |
| C축 속도: | 80RPM | CNC 시스템: | 중국 GNC61CNC 시스템 |
| 주축의 수: | 5 | 적용 가능한 산업: | 다른 공장을 제조하기 |
| 전시실 위치: | 사우디 아라비아, 멕시코, 태국, 아르헨티나, 알제리, 말레이시아 | 핵심 부품: | 엔진 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명

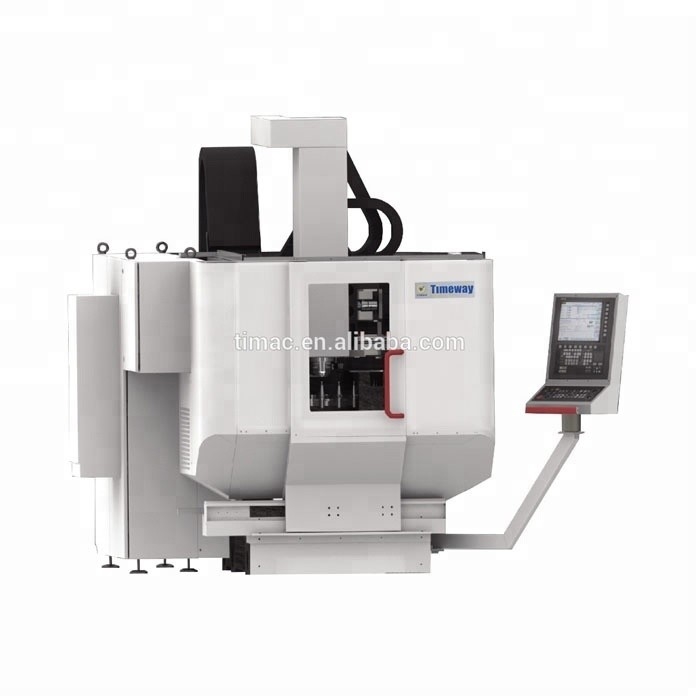

5축 수직 CNC 가공 센터
기계 도구 의 장점
1개선된 게트리 프레임과 전체 기계 구조 설계.
2- 인공 리단 침대를 채택합니다.
3직접 드라이브 기술은 더 나은 동적 반응 능력을 보장합니다.
4중력의 중심으로 움직입니다.
5선형 축 급식 속도 60m/min입니다.
6- 높은 역동 반응 기술
7더 높은 정확성, 더 높은 처리 효율성
8픽업 타입 도구 매거진, 도구 교체 시간은 짧습니다.
9. 고속 C 축은 쇄기와 회전 복합 기능을 실현합니다.
10A축 회전 각 범위: -130도에서 +130도
11. 지능형 전원 공급, 서비스 기간 동안 20% 에너지 절감.
2- 인공 리단 침대를 채택합니다.
3직접 드라이브 기술은 더 나은 동적 반응 능력을 보장합니다.
4중력의 중심으로 움직입니다.
5선형 축 급식 속도 60m/min입니다.
6- 높은 역동 반응 기술
7더 높은 정확성, 더 높은 처리 효율성
8픽업 타입 도구 매거진, 도구 교체 시간은 짧습니다.
9. 고속 C 축은 쇄기와 회전 복합 기능을 실현합니다.
10A축 회전 각 범위: -130도에서 +130도
11. 지능형 전원 공급, 서비스 기간 동안 20% 에너지 절감.
사양
사양 | 단위 | FMC-400 | ||
A축 | 드라이브 유형 | 토크 모터로 직접 구동 | ||
드라이브 토크 S1/S6 | N.m | 689/1250 (일자동) (일자동) | ||
C축 | 드라이브 유형 | 직선 구동 토크 모터 | ||
드라이브 토크 S1/S6 | N.m | 315/582 | ||
최대 공급 속도 | X/Y/Z축 | m/min | 4048 | |
A축 | rpm | 30 | ||
C축 | rpm | 80 | ||
미니 설정 단위 | X/Y/Z축 | 음 | 1; 0.1 | |
C축 | ° | 00.001°, 0.0001° | ||
위치 정확성 | X/Y/Z축 | 음 | 85 | |
A/C 축 | " | 85 | ||
위치 변경 정확성 | X/Y/Z축 | 음 | 53 | |
A/C 축 | " | 53 | ||
CNC 시스템 | 모델 | GNC61 CNC 시스템 | ||
참고: 시리즈 기계 도구는 또한 600Series; 800Series; 1250Series를 가지고 있습니다. VMC 시리즈 중 X/Y/Z 축만 갖추고, A/C 축이 없습니다. FMC-T 시리즈 표준:잠금 및 C축 고속 전기 스핀들. 하지만 FMC 시리즈 전기 스핀드 로킹 및 C 축 낮은 속도없이. 고객의 요구 사항에 따라, 우리는 다른 사양을 제공 할 수 있습니다 회전 작업 테이블. 자세한 이미지
주요 성능

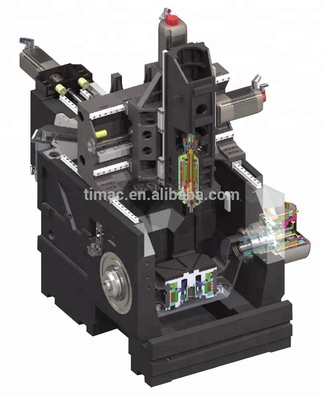

개선 된 갱트리 프레임 및 전체 기계 구조 설계
인공 리단 침대 몸체
1열 확장 계수는 주철의 1/20에 불과하며 열 변형 오류가 작습니다.
2인위적인 리단 진압은 합철보다 6배나 더 좋고 진동 성능이 더 좋아
3한 번 형성, 크게 후속 처리 시간과 비용을 절약.
4방 온도 경화 제조 과정, 침대 재료의 정밀 기계 도구 선택.
2인위적인 리단 진압은 합철보다 6배나 더 좋고 진동 성능이 더 좋아
3한 번 형성, 크게 후속 처리 시간과 비용을 절약.
4방 온도 경화 제조 과정, 침대 재료의 정밀 기계 도구 선택.
직접 구동 기술
1좋은 역동적 반응 능력
2역반응 없이, 변속기의 기계적 마모가 없습니다.
3회전 좌표 주력 기술로 토크 모터를 통해
4FMC-400 및 FMC-400T C-축은 각각 낮은 / 높은 속도 토크 모터로 장착되어 고정도의 마무리
밀링과 턴링
2역반응 없이, 변속기의 기계적 마모가 없습니다.
3회전 좌표 주력 기술로 토크 모터를 통해
4FMC-400 및 FMC-400T C-축은 각각 낮은 / 높은 속도 토크 모터로 장착되어 고정도의 마무리
밀링과 턴링

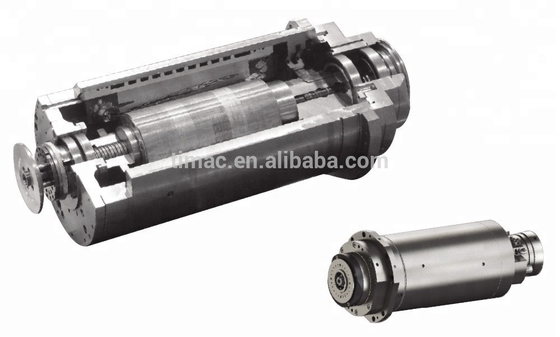

전기 스핀들
1. 밀링 전기 스핀드는 가공 센터의 핵심 부품 중 하나입니다, 시리즈 스핀드는 고속, 정밀, 고직성 및
큰 파워의 전기 스핀들 (스핀들 잠금 및 회전 기능이 있는 선택적 프레싱 및 회전 복합 전기 스핀들)
2그것은 항공 우주 영역의 높은 효율의 정밀 가공에 적합합니다.
상자 부품, 나선 우산 기어 부품 및 폼 부품
큰 파워의 전기 스핀들 (스핀들 잠금 및 회전 기능이 있는 선택적 프레싱 및 회전 복합 전기 스핀들)
2그것은 항공 우주 영역의 높은 효율의 정밀 가공에 적합합니다.
상자 부품, 나선 우산 기어 부품 및 폼 부품
CNC 시스템의 장점
1완벽한 5축 기술 (RTCP, 기울기 비행 기계)
2고속 정보 상호작용
3고해상도, 고정확한 주파수 제어 계획
4위치나 각도를 정확하게 인식합니다.
5다채널 제어 기술
6시스템 지원 무선 탐사, 도구 설정 가이드 액세스.
7오류 보상 함수: 양방향 피치 보상, 선형성 보상 (각 기울기를 포함하여)
보상) 과 상향 보상 정도 등입니다.
82차 개발 및 오프라인 3D 시뮬레이션 시스템
2고속 정보 상호작용
3고해상도, 고정확한 주파수 제어 계획
4위치나 각도를 정확하게 인식합니다.
5다채널 제어 기술
6시스템 지원 무선 탐사, 도구 설정 가이드 액세스.
7오류 보상 함수: 양방향 피치 보상, 선형성 보상 (각 기울기를 포함하여)
보상) 과 상향 보상 정도 등입니다.
82차 개발 및 오프라인 3D 시뮬레이션 시스템
