상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | ISO30 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 1460x1940x2180mm (크기) | (t)에 짓누르세요: | 1.15 톤 |
| 테이블 사이즈 (밀리미터): | 760x210 | CNC 제어 시스템: | 화낙 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 400 |
| 테이블 이동거리(Y)(mm): | 230 | 테이블 이동거리(Z)(mm): | 500 |
| 위치 결정 정밀도 (밀리미터): | ±0.02 | 반복성 (X/Y/Z) (밀리미터): | ±0.01 |
| 가늘고 긴 속도(r.p.m)의 범위: | 0~8000회속 | 스핀들 모터 전원(kW): | 2.2 kw |
| 맥스. 표 로드(KG): | 200 KG | 민. 공구 교체의 타임즈 지: | 6 |
| 공구 매거진 능력: | 24 | 주요 판매점: | 경쟁력 있는 가격 |
| 보증: | 1년 | 전압: | 요구합니단 것처럼 |
| 판매 유형: | 뜨거운 제품 2019년 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 제어 시스템: | GSK 또는 SIEMENS | 작업대 치수: | 210x760mm |
| 부하 용량: | 200kg | 이동 여행: | 400/230/500mm |
| 방추 속도: | 8000rpm | 적용: | 소형 및 일괄 부품 |
| 무게: | 1150/1250kg | 힘: | 2.2KW |
| 적용 가능한 산업: | 다른 식물을 제조한 기계류 정비소 | 전시실 위치: | 이탈리아, 독일, 필리핀, 페루, 인도네시아, 인도, 러시아, 태국, 칠레, 남아프리카 |
| 핵심 부품: | 다른 것 | 항구: | 중국 항구 |
제품 설명
제품 설명

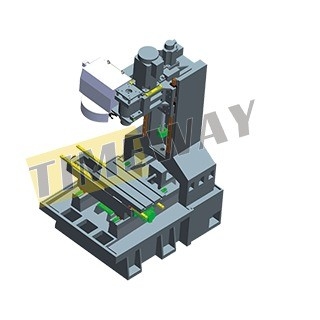

1. 침대 & 기둥의 주요 구조는 높은 튼튼성 Cast 철을 채택, 높은 효율적인 진압 열 처리를 통해, 정확성의 안정성과 내구성을 보장합니다.
2기둥 디자인은 높은 튼튼성과 안정성을 가진 넓은 스판을 가진 구조를 채택합니다.
3기둥의 뒷쪽에 있는 반중력 시스템은 양축적 지향을 가지고 있으며, 스핀들 박스의 움직임을 더 안정적으로 만들고 진동의 부정적인 영향을 효과적으로 억제합니다.
43축은 P3 레벨 정밀 공 나사, 두 배 견과류 세척기의 사전 강화를 통해 위치의 안정성을 실현하고 위치의 정확성을 반복합니다.
53 축 모두 고 정밀 선형 롤링 가이드가 장착되어 있으며, 공급 속도를 높이고 처리 정밀도를 보장합니다.

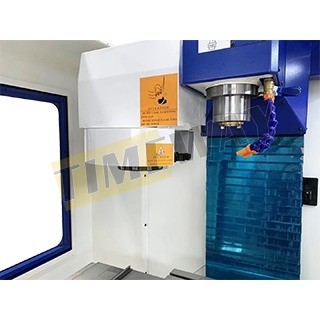

6. 정밀 고속 스핀들 단위와 AC 서보 모터는 동기 벨트, 낮은 소음, 작은 진동 및 낮은 열 값, 캔 밀링, 드릴링, 리밍, 보어링 및 탭에 의해 연결되어 있습니다.
7긴 수직 이동 ((Z 축 이동 500mm). 또한 분할을위한 선택적 인 4 축을 장착 할 수 있습니다.
8금속판 통합 설계, 완전 폐쇄 안전 보호, 전체적으로 좋은 고 밀폐 성능.
2기둥 디자인은 높은 튼튼성과 안정성을 가진 넓은 스판을 가진 구조를 채택합니다.
3기둥의 뒷쪽에 있는 반중력 시스템은 양축적 지향을 가지고 있으며, 스핀들 박스의 움직임을 더 안정적으로 만들고 진동의 부정적인 영향을 효과적으로 억제합니다.
43축은 P3 레벨 정밀 공 나사, 두 배 견과류 세척기의 사전 강화를 통해 위치의 안정성을 실현하고 위치의 정확성을 반복합니다.
53 축 모두 고 정밀 선형 롤링 가이드가 장착되어 있으며, 공급 속도를 높이고 처리 정밀도를 보장합니다.
6. 정밀 고속 스핀들 단위와 AC 서보 모터는 동기 벨트, 낮은 소음, 작은 진동 및 낮은 열 값, 캔 밀링, 드릴링, 리밍, 보어링 및 탭에 의해 연결되어 있습니다.
7긴 수직 이동 ((Z 축 이동 500mm). 또한 분할을위한 선택적 인 4 축을 장착 할 수 있습니다.
8금속판 통합 설계, 완전 폐쇄 안전 보호, 전체적으로 좋은 고 밀폐 성능.

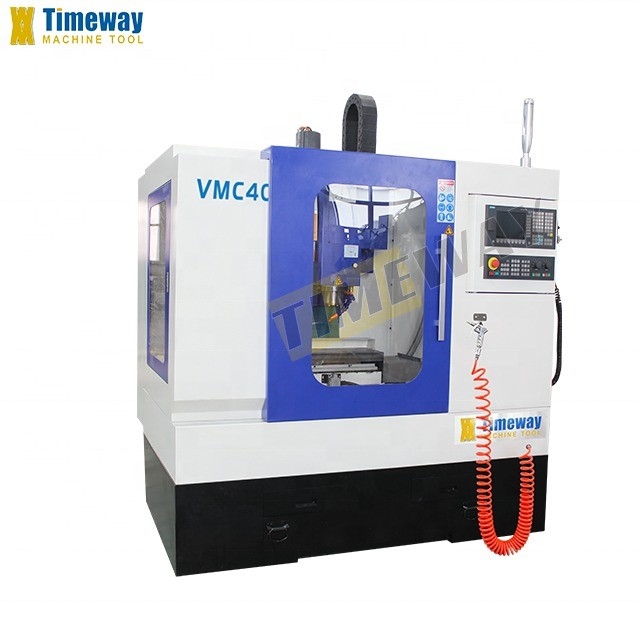

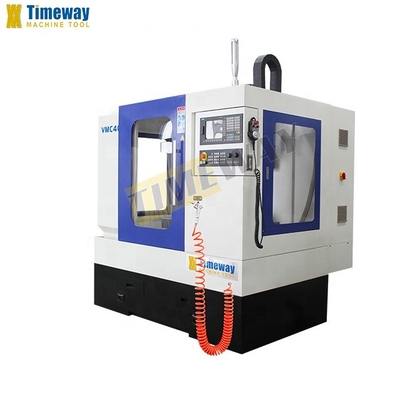

사양 | 단위 | VMC400 | ||
작업 테이블 크기 | mm | 760x210 | ||
T 슬롯 | mm | 14x3x63 | ||
최대 로딩 용량 | 1kg | 200 | ||
X 여행 | mm | 400 | ||
Y 여행 | mm | 230 | ||
Z 여행 | mm | 500 | ||
스핀드 코에서 테이블 표면까지의 거리는 | mm | 110-610 | ||
스핀들 축에서 기둥까지의 거리 | mm | 320 | ||
스핀드 톱니 | ISO30 | |||
최대 스핀드 속도 | rpm | 8000 | ||
압력 | MPa | 0.6 | ||
스핀들 | 스핀드 서보 모터 전력 | kw | 2.2 | |
스핀드 모터 토크 | N.m | 27 | ||
X/Y/Z 축 | 모터 드라이브 토크 | N.m | 4 | |
공급 속도 | mm/min | 5000 | ||
급식 속도 | mm/min | 12000 | ||
냉각물 펌프 | 냉각 액체의 모터 파워 | w | 120 | |
명목 흐름 | L/min | 25 | ||

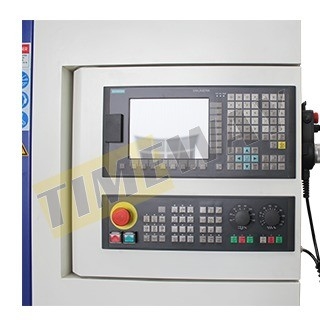

컨트롤러 | - | 시누메릭 808D | ||
평면 화면 | - | 7.2" LCD 평면 화면 | ||
제어 축 | 다축 공급 제어기 | - | 3 축 (X/Y/Z) | |
최소 명령어 인크림트 | mm | 0.001 | ||
최소 입력 인크림트 | mm | 0.001 | ||
위치 정확성 | mm | ±0.02 | ||
반복 정확성 | mm | ±0.01 | ||
북서부/G.W | 1kg | 1150/1250 | ||
포장 크기 | cm | 146x194x218 | ||

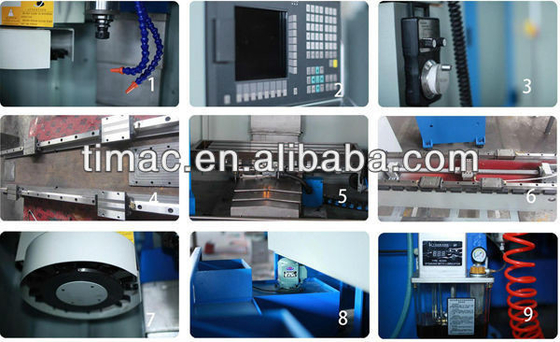

합성 모래 발사 X、Y、Z 레일은 수입된 선형 가이드웨이를 채택합니다 X、Y、Z 레일은 스테인리스 스틸 망원경 덮개를 채택 띠로 움직이는 스핀들, 직접 움직이는 스핀들 선택 타이완 생산의 공기 실린더 타이완 TAC, 카루셀 타입 및 디스크 타입은 선택적으로 제공됩니다. 납 스루프용 수입 굴착기 수입 결합 주력 균형 시스템 옵션으로 무거운 주사 또는 질소 균형 시스템 전체 포장 딱딱한 탭 스핀드 중앙 공기 폭발 작업등 조종등 USB 및 LAN 인터페이스 수동 펄스 제너레이터 (MPG) 중앙 자동 윤활 시스템 냉각 시스템 전기 캐비닛용 열 교환기 평준화 블록 및 볼트 도구 상자 및 도구 CNC 컨트롤러 | 4 축 전선 NC 회전 테이블 직동 스핀들 원형 냉각 용액 노즐 스핀들 (CTS) 을 통한 냉각 액체 스핀드 오일 냉각기 에어컨 (A/C) 전기 캐비닛 자동 도구 길이 측정 시스템 자동 작업 부품 측정 시스템 스크루형 칩 컨베이어 체인형 칩 컨베이어 고압 물 빨래 시스템 안전문 오일 스키머 |
