상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수평 |
| 크기 (L*W*H): | 3500x2900x3280 | (t)에 짓누르세요: | 5.5 Ｔ |
| 테이블 사이즈 (밀리미터): | 500x500 | CNC 제어 시스템: | GSK, FANUC, 미츠비시, KND, 시멘스 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 600 |
| 테이블 이동거리(Y)(mm): | 650 | 테이블 이동거리(Z)(mm): | 550 |
| 위치 결정 정밀도 (밀리미터): | 0.04 밀리미터 | 반복성 (X/Y/Z) (밀리미터): | 0.008 |
| 스핀들 모터 전원(kW): | 11 | 맥스. 표 로드(KG): | 500 킬로그램 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 16, 24 |
| 주요 판매점: | 다기능 | 보증: | 1년 |
| 전압: | 고객의 요구조건 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 쓰기 가능한 크기: | 500x500 |
| 작업대 인덱싱: | 0.001 | 작업대의 T-슬롯 (번호-크기x거리): | 1980년 5월 14일 |
| 작업대 회전 속도: | 16.6 | 작업대 적재 용량: | 500 |
| 잠금력(35kg/cm2): | 2500 | x 축 교통: | 600 |
| Y 축 여행: | 620 | Z축 이동: | 550 |
| X/Y/Z축 급속 이송 속도: | 11/28/18 | 적용 가능한 산업: | 식물을 제조한 기계류 정비소 |
| 전시실 위치: | 필리핀, 모로코, UAE, 콜롬비아, 방글라데시 | 핵심 부품: | 모터 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
사양 | 단위 | HMC500 | HMC630 |
착용 가능한 크기 | mm | 500×500 | 630x630 |
작업 테이블 번호 | pcs | 1 | 1 |
작업 테이블 인덱싱 | ° | 00.001° | 00.001° |
작업 테이블의 T 슬롯 (No-sizexdistance) | - | 5/14/80 | 5/18/122 |
작업 테이블 회전 속도 | rpm | 16.6 | 11.1 |
작업 테이블 부하 용량 | 1kg | 500 | 800 |
잠금 힘 (35kg/cm2) | 1kg/m | 2500 | 4000 |
X축 이동 | mm | 600 | 1200 |
Y축 이동 | mm | 620 | 800 |
Z축 이동 | mm | 550 | 700 |
스핀들 중심에서 작업 테이블까지의 거리는 | mm | 150~750 | -60-740 |
스핀드 코에서 워크블 센터까지의 거리는 | mm | 150-700 | 215-880 |
스핀드 톱니 | - | BT2 | BT2국제산업 |
최대 스핀드 속도 | rpm | 8000 | 6000 |
ATC 스타일/스테이션 | - | 24 (디스크) | 24 (디스크) |
최대 도구 지름 | mm | Φ78/Φ125 | Φ78/Φ125 |
최대 도구 길이 | mm | 300 | 300 |
최대 도구 무게 | 1kg | 8 | 8 |
도구 변경 시간 | 초 | 7 | 7 |
X/Y/Z축 공급속도 | mm/min | 1-8000 | 1-8000 |
X/Y/Z축 급식속도 | m/min | 30/30/30 | 20/12/20 |
X/Y/Z축 가이드웨이 타입 | - | 선형 | X/Z: 선형/Y: 슬라이딩 |
X/Y/Z축 위치 정밀도 | mm | 0.01 | 0.01 |
X/Y/Z축 재정치 정확도 | mm | 0.008 | 0.006 |
B축 위치 정밀도 | 초 | 10인치 | 10인치 |
주전자 전력 | kw | 11 | 15/18.5 |
X/Y/Z축 피드 모터 토크 | NM | 11/28/18 | 16/18/20 |
B축 피드 모터 토크 | NM | 15 | 15 |
전력 | kva | 50 | 50 |
공기 압력 | 1kg/cm2 | 8 | 8 |
CNC 시스템 | - | FANUC | FANUC |
기계 무게 | 1kg | 7000 | 8000 |
기계 차원 (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 |
√ FANUC 0i MF CNC 시스템 √ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================

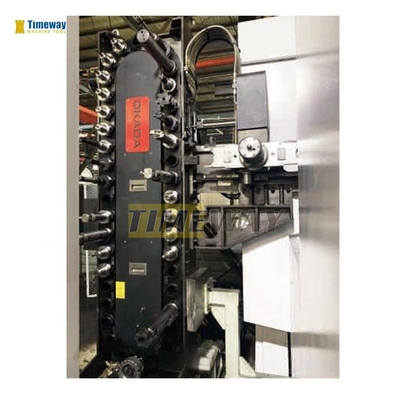

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 서비스 수명.
================================================================================================================================================================================================================================================================================================================

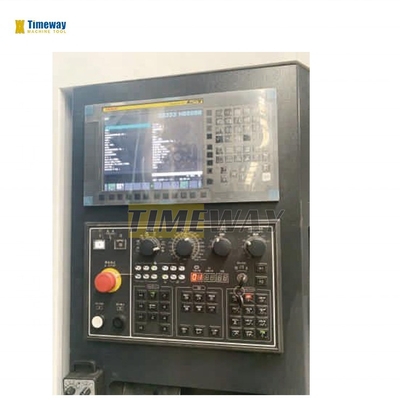

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
왜 우리 를 선택 합니까?
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
