>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 4300x2700x3300 | (t)에 짓누르세요: | 3 Ｔ |
| 테이블 사이즈 (밀리미터): | 320x800 | CNC 제어 시스템: | GSK, FANUC, 미츠비시, KND, 시멘스 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 1000 |
| 테이블 이동거리(Y)(mm): | 600 | 테이블 이동거리(Z)(mm): | 1400 |
| 위치 결정 정밀도 (밀리미터): | 0.04 밀리미터 | 반복성 (X/Y/Z) (밀리미터): | 0.008 |
| 스핀들 모터 전원(kW): | 18.5 | 맥스. 표 로드(KG): | 1500 Kg |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 16, 24 |
| 주요 판매점: | 다기능 | 보증: | 1년 |
| 전압: | 고객의 요구조건 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 테이블 직경: | 900 |
| 표 길이: | 1300/1600/1800/2000/2200 | T-슬롯(개수/폭/피치): | 5/22/165 |
| 부하 용량: | 1500/1700/2000/2500/3000 | 종방향 이동 (X): | 1300/1600/1800/2000/2200 |
| 크로스 트래블(Y): | 1000 | 수직 이동 (Z): | 600 |
| 작업 조각의 최고 높이: | 1400 | 스핀들 코에서 테이블까지의 거리: | 680 |
| 스핀들 테이퍼 및 직경: | 180-780 | 적용 가능한 산업: | 식물을 제조한 기계류 정비소 |
| 전시실 위치: | 필리핀, 모로코, UAE, 콜롬비아, 방글라데시 | 핵심 부품: | 모터 |
| 항구: | 중국 항구 | ||
제품 설명

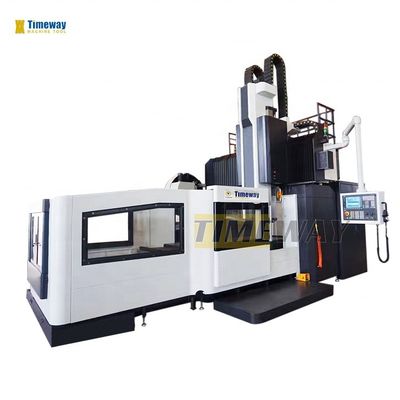

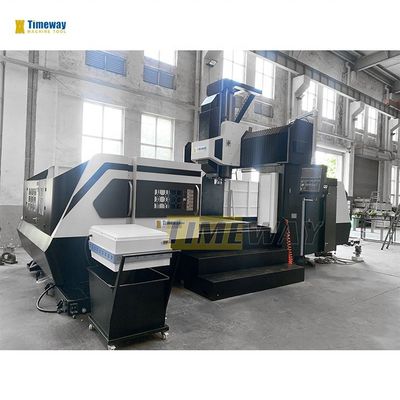

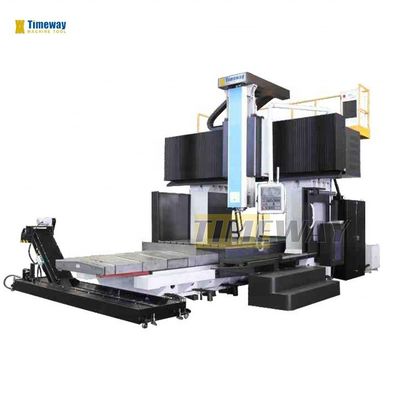

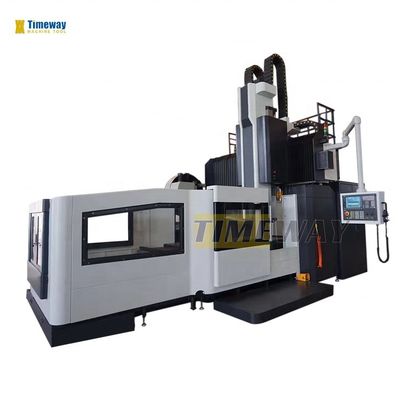

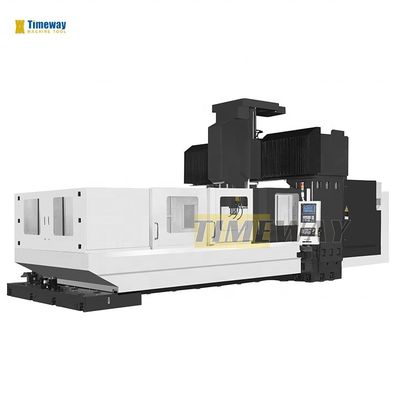

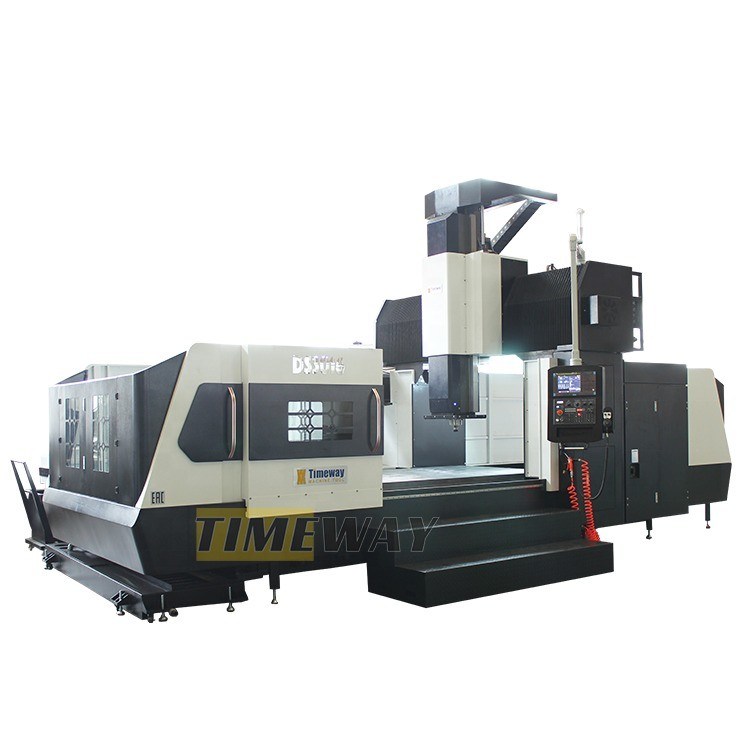

CNC 가공 센터 큰 크기의 갱트리 타입 프레싱 머신 갱트리 가공 센터
제품 설명
사양 | 단위 | GMC1000 | GMC1400 | GMC1600 |
테이블 너비 | mm | 900 | 1000 | 1200 |
테이블 길이 | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
T 슬롯 (번호/폭/피치) | mm | 5/22/165 | 7/22/150 | 7/22/170 |
충전 용량 | 1kg | 1500/1700/2000/2500/3000 | 3000/3500/4000/4500 | 3000/4000/5000 |
길쭉한 이동 (X) | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
크로스 여행 (Y) | mm | 1000 | 1400 | 1650 |
수직 이동 (Z) | mm | 600 | 800 | 800 |
랜트리 너비 | mm | 1400 | 1400 | 1650 |
작업 조각의 최고 높이 | mm | 680 | 935 | 1060 |
스핀드 코에서 테이블까지의 거리는 | mm | 180~780 | 60-860 | 60-860 |
스핀드 톱니 & 지름 | - | BT2사용품 | BT2국제산업법 | BT2국제산업법 |
스핀드 속도 | rpm | 8000 | 6000 | 6000 |
X/Y/Z축 공급속도 | m/min | 10/10/10 | 10/10/10 | 10/10/10 |
X/Y/Z축 급식속도 | m/min | 20/20/20 | 여호와 의 증인, 15/1 | 여호와 의 증인, 15/1 |
X/Y/Z축 피드 모터 토크 | N.m | 18/20/18 | 38/30/30 | 38/30/30 |
X/Y/Z축 위치 정밀도 | mm | 0.005 | 0.005 | 0.005 |
X/YZ축 반복 정확도 | mm | 0.003 | 0.003 | 0.003 |
주전자 전력 | kw | 7.5 | 22 | 22 |
도구 매거진 용량 | T | 24 (디스크) | 24 (디스크) | 24 (디스크) |
X/Y축 가이드웨이 타입 | - | 선형 | 선형 | 선형 |
Z축 가이드웨이 타입 | - | 선형 | 슬라이딩 | 슬라이딩 |
기계 무게 | 톤 | 12/14/16/18/20 | 18/21/24/27 | 20/25/29 |
기계 길이 | mm | 4300/4900/5300/5700/6100 | 5400/6400/7400/8400 | 5400/7400/9400 |
기계의 너비와 높이 | mm | 2700x3300 | 2700x3500 | 3300x3500 |
√ FANUC 0i MF CNC 시스템 √ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 미쓰비시/시멘스/파고르/GSK/HNC/KND _ 4 축 _ 직동 스핀들 (10000, 12000, 15000rpm) _ 원형 냉각 용액 노즐 스핀들 (CTS) 을 통해 냉각 액체 스핀들 오일 냉각기 에어컨 _ 체인형 칩 컨베이어 물총 안전문 도구 측정 시스템 워크피스 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 서비스 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
고객 들 의 긍정적 인 의견
비디오 설명
회사 소개
공장 표시
고객 방문:
전시회:
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
