둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT40 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수직 |
| 크기 (L*W*H): | 2400x1900x2400mm | (t)에 짓누르세요: | 3.5 Ｔ |
| 테이블 사이즈 (밀리미터): | 420x800 | CNC 제어 시스템: | 지멘스 |
| 감원의 수: | 3 | 표 여행 (X) (밀리미터): | 600 |
| 테이블 이동거리(Y)(mm): | 450 | 테이블 이동거리(Z)(mm): | 500 |
| 위치 결정 정밀도 (밀리미터): | ±0.01 | 반복성 (X/Y/Z) (밀리미터): | ±0.008 |
| 가늘고 긴 속도(r.p.m)의 범위: | 1 - 8000rpm | 스핀들 모터 전원(kW): | 5.5/7.5 |
| 맥스. 표 로드(KG): | 400 KG | 공급속도 (분 밀리미터 /): | 1 - 10000mm/분 |
| 민. 공구 교체의 타임즈 지: | 2 | 공구 매거진 능력: | 16 |
| 주요 판매점: | 자동 | 보증: | 1Year |
| 전압: | 220-460V, 50/60Hz | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | T-슬롯: | 5-18-80mm |
| 스핀들 코에서 테이블까지의 거리: | 100-600mm | 옵션 CNC 시스템: | 파누크/미쓰비시/파고르 |
| ATC 스타일: | 크라우젤(도구 16개) | 도구 무게: | 8KG |
| Max. 최대. Tool Diameter 공구 직경: | 78/120mm | 최대 도구 길이: | 300mm |
| 전원 공급: | 18kva | 공기가 필요합니다: | 6-8kg/cm2 |
| 색상: | 고객들의 요구조건 | 적용 가능한 산업: | 기계 수리점, 제조 공장, 가정용, 인쇄점, 에너지 및 광산 |
| 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 페루, 멕시코, 러시아, 스페인, 태국, 남아프리카, 우즈베키스탄, 호주 | 빨리감기 속도 (분 Ｍ /): | 15/15/15 |
| 핵심 부품: | 지멘스 CNC 시스템 | ||
제품 설명
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.

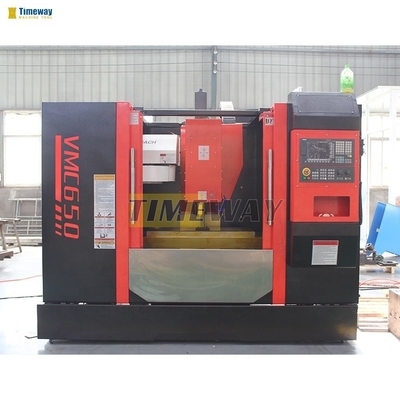

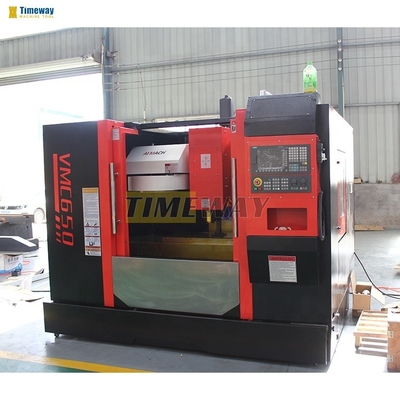

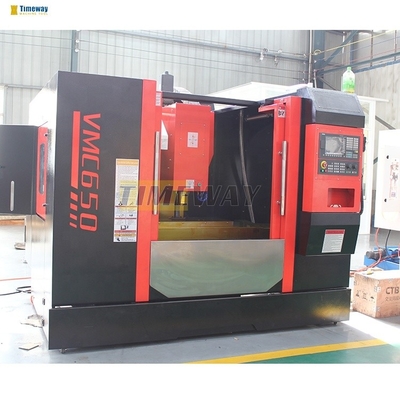

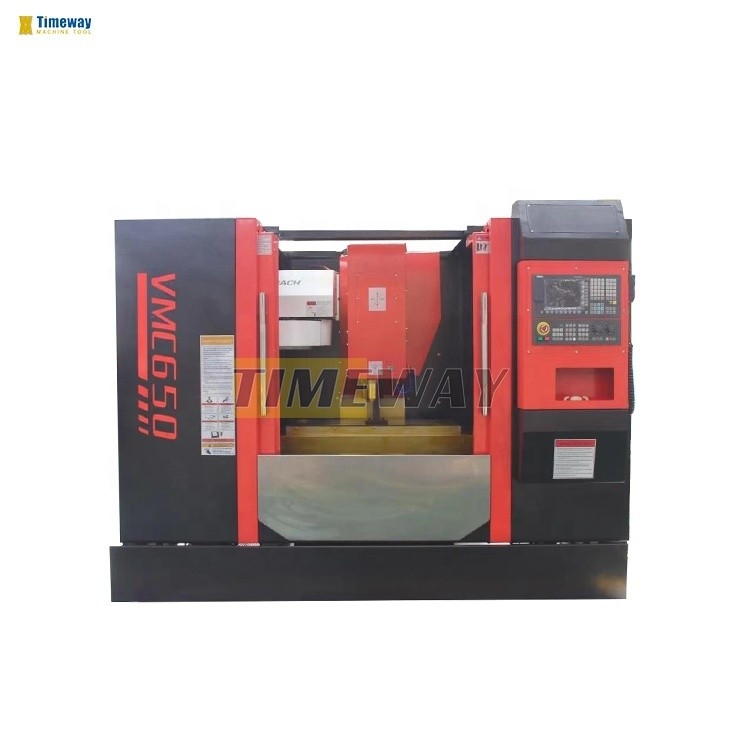

사양 | 단위 | VMC650 |
X/Y/Z축 가이드웨이 타입 | / | 슬라이딩 가이드 레일 |
용량 | ||
X축 이동 | mm | 700 |
Y축 이동 | mm | 450 |
Z축 이동 | mm | 450 |
표 | ||
테이블 크기 | mm | 1000×420 |
충전 용량 | 1kg | 400 |
T 슬롯 (수/폭/피치) | mm | 5-18-80 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 130-630 |
스핀들 | ||
스핀들 중심에서 기둥까지의 거리 | mm | 495 |
스핀드 톱니 | / | BT2 |
스핀드 속도 | r/min | 8000 |
주전자 전력 | kw | 7.5/11 |
3축 (X/Y/Z) | ||
X/Y/Z 축의 세로 모터 파워 (미츠비시) | kw | 2/2/3 |
X/Y/Z축 서보모터 (FANUC) | Nm | β12/β12/β22 |
X/Y/Z축 급식속도 | m/min | 여호와 의 증인, 15/1 |
X/Y/Z축 절단 공급 속도 | mm/min | 0-10000 |
정확성 | ||
X/Y/Z축 위치 정밀도 | mm | ±0.01 |
X/Y/Z축 반복 위치 정밀도 | mm | ±0.008 |
도구 매거진 (ATC) | ||
ATC 스타일 | / | 디스크 |
항공항공관리능력 | 도구 | 24 |
도구 변경 시간 (기구에서 도구로) | 초 | 1.4 |
최대 도구 무게 | 1kg | 8 |
최대 도구 지름 | mm | Φ78/Φ120 (공) |
최대 도구 길이 | mm | 300 |
다른 것 | ||
전원 공급 | KVA | 18 |
공기 압력이 필요합니다 | 1kg/cm2 | 6~8 |
Z축 균형 시스템 | / | 중형 캐스팅 |
기계 무게 | 1kg | 3500 |
전체 차원 (LxWxH) | mm | 2400 × 1900 × 2400 |
CNC 시스템 | / | FANUC/MITSUBISHI |

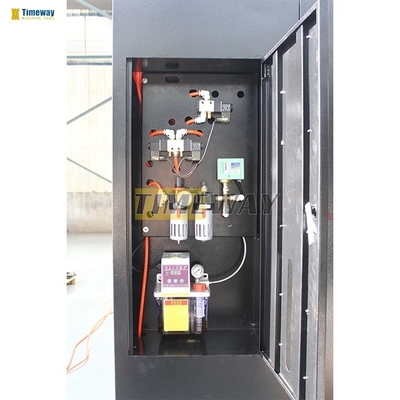

√ 시멘스 808D CNC 시스템 √ X/Y/Z: 슬라이딩 가이드 레일 √ 타이완 BT40 스핀들, 8000rpm √ 타이완 디스크형 ATC 24개 도구 √ 전체 장막 √ 수동 펄스 생성기 (MPG) √ USB 및 LAN 인터페이스 √ 작업등 √ 조종등 √ 냉각 시스템 √ 중앙화 된 자동 윤활 시스템 √ 스핀드 공기 폭발 √ 공기 총 √ 밀링 아버 & 턱 √ 전기 캐비닛용 열 교환기 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | - 미쓰비시/파누크/파고르/GSK/HNC/KND - 4 축 - 직동 스핀들 (10000, 12000, 15000rpm) - 원형 냉각 용액 노즐 - 스핀들 (CTS) 을 통한 냉각 액체 - 스핀드 오일 냉각기 - 에어컨 - 체인형 칩 컨베이어 - 물총 - 안전문 - 도구 측정 시스템 - 작업 조각 측정 시스템 |
기계 세부 정보
================================================================================================================================================================================================================================================================================================================
>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.
>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================
>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================
>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 시멘스 CNC 시스템은 표준으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
왜 우리 를 선택 합니까?
CNC 수직 가공 센터를 위한 레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
