상세 정보 |
|||
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 | 가늘고 긴 속도(r.p.m)의 범위: | 0 - 1870 분당 회전수 |
---|---|---|---|
기계가공 능력: | 미디움 듀티 | 베드 (밀리미터)의 폭: | 780 |
종류: | 수평 | 전압: | 220V/380V |
크기 (L*W*H): | 5000/6500x2100x1800mm | 무게 (kg): | 16500 킬로그램 |
보증: | 1년 | 주요 판매점: | 다기능, 자동, 높은 안전 수준, 높은 정확도, 작동이 쉬움 |
판매 유형: | 새로운 제품 2020 | 기계 시험 보고: | 제공 |
비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
맥스. 중량의 제조 공정에 있는 제품(KG): | 6000 킬로그램 | 가늘고 긴 테이프녹화자: | ISO40 |
절단 토크: | 456나노미터 | 급속 이송 속도(mm/min): | 0 - 1870mm/분 |
공급속도 (분 밀리미터 /): | 0 - 1870mm/분 | 절삭 공구대 정거장: | 4 |
CNC 또는 아니: | 전혀 | 기계 종류: | 오일 컨트리 선반 |
맥스. 베드 위에서 흔들리세요: | 1200 밀리미터 | 맥스. 크로스슬라이드 위에서 흔들리세요: | 710 밀리미터 |
중심 거리: | 1500/3000mm | X-축 여행: | 520 밀리미터 |
맥스. 부하 용량: | 6000 킬로그램 | 주축 구경: | 520 밀리미터 |
척 사이즈: | 1000 밀리미터 | 주 엔진 전력: | 22 kW |
제품 설명
제품 설명

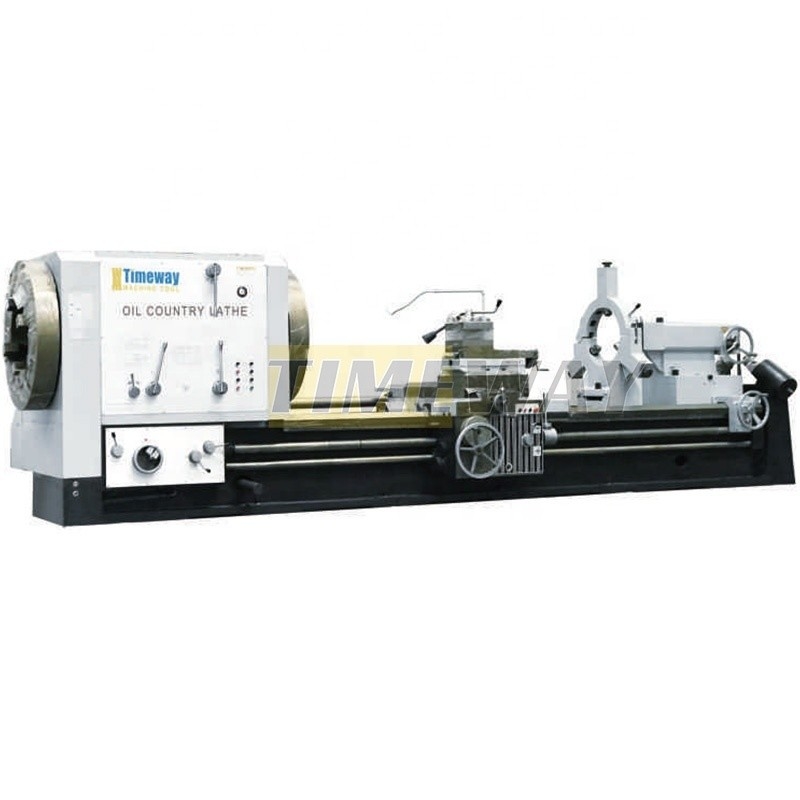

석유 국가 턴트 Q-390,Q-440,Q-520
* 몇 년의 개선 및 실행 후,이 파이프 힌팅 턴은 이미 성숙한 구조와 안정적인 성능을 가진 고성능 턴입니다.
* 톱니가 주로 석유 분야에서 사용되며, 드릴 파이프, 드릴 칼라, 결합, 케이스 등을 가공 및 수리하기에 적합합니다.* 동시에 셰프트의 복잡한 모양을 처리하기에 적합, 디스크 부품, 내부 및 외부 원통 표면 회전, 피침 표면, 끝 면과 같은.
* 스핀드 박스는 열 변형이 균일하도록 대칭 구조를 채택하고 스핀드 중심의 오차를 피합니다. 열 변형을 줄이기 위해,머리가 오일 바드 사이클로 윤활.


사양 | 단위 | Q-390 | Q-440 | Q-520 |
맥스, 침대 위로 돌라 | mm | 1000 | 1000 | 1200 |
크로스 슬라이드 | mm | 610 | 610 | 710 |
중앙 사이의 거리는 | mm | 1500/3000 | 1500/3000 | 1500/3000 |
파이프 스레딩 범위 | mm | 190~380 | 270-430 | 330-510 |
침대 너비 | mm | 755 | 755 | 755 |
X축 이동 | mm | 520 | 520 | 520 |
Z축 이동 | mm | 1350/2850 | 1350/2850 | 1350/2850 |
최대 부하량 | 1kg | 6000 | 6000 | 6000 |
스핀들 뚫기 | mm | 390 | 440 | 520 |
스핀드 속도 단계 | 단계 | 9 | 9 | 9 |
스핀드 속도 | rpm | 6-205 | 4.9-180 | 4.9-180 |
턱 크기 | mm | 850 | 1000 | 1000 |
차크 타입 | - | 전기 4턱 | 전기 4턱 | 전기 4턱 |
타워 타입 (수동) | - | V4 | V4 | V4 |
도구 턱 크기 | mm | 45x45 | 45x45 | 45x45 |
X축 공급 범위 (단계) | mm/r | 0.05-0.75(32) | 0.05-0.75 (32) | 0.05-0.75 (32) |
X축 급식속도 | mm/min | 1870 | 1870 | 1870 |
Z축 공급 범위 (단계) | mm/r | 0.1-1.5 ((32) | 0.1-1.5 (32) | 0.1-1.5 (32) |
Z축 급식속도 | mm/min | 3740 | 3740 | 3740 |
메트릭 스레드 및 범위 | mm | 1-15(23) | 1-15 (23) | 1-15 (23) |
인치 가닥 및 범위 | TPI | 2-28(22) | 2-28 (22) | 2-28 (22) |
꼬리줄기 깃 지름 | mm | 140 | 160 | 160 |
꼬리 깃털 | - | MT6 | MT6 | MT6 |
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 |
주전자 전력 | kw | 22 | 22 | 22 |
빠른 모터 전력 | kw | 1.5 | 1.5 | 1.5 |
냉각 액체의 모터 파워 | kw | 0.125 | 0.125 | 0.125 |
기계 차원 (LxWxH) | mm | 4900/6400x2100x1700 | 5000/6500x2100x1700 | 5000/6500x2100x1800 |
기계 무게 | 1kg | 12800/14300 | 13000/14500 | 15000/16500 |

·전기 턱 · 휴식을 취하십시오. · 죽은 중심 · 4역 도구 포스트 · 톱니 회전 고정 · 냉각 시스템 · 작업등 · 일반 도구 · 평준화 윙과 볼트· 운영 설명서 (영어) | ·2축 또는 3축 디지털 표시기 · 턱 보호 · 도구 기둥 보호 · 긴 파이프에 대한 후방 지원 |
