둥근 조각을 가공하기 위한 4 축으로 장착되어 있다.
B+C 축 크레드형 NC 회전 테이블을 장착합니다.
A+C 축 NC 회전 테이블을 장착합니다.
회전머리 (B축) + NC 회전 테이블 (C축) 를 장착합니다.
|
상세 정보 |
|||
| 종류: | 수직 | 가늘고 긴 속도(r.p.m)의 범위: | 0 - 8000 |
|---|---|---|---|
| 감원의 수: | 3 | 축의 번호: | 싱글 |
| 기계가공 능력: | 미디움 듀티 | 가늘고 긴 테이프녹화자: | BT40 |
| 표 여행 (X) (밀리미터): | 1300 | 테이블 이동거리(Y)(mm): | 700 |
| 테이블 이동거리(Z)(mm): | 600 | 위치 결정 정밀도 (밀리미터): | 0.008 |
| 반복성 (X/Y/Z) (밀리미터): | 0.005 | 크기 (L*W*H): | 3820*2560*3100 |
| CNC 제어 시스템: | 화낙 | 주요 판매점: | 높은 정확도 |
| 무게 (kg): | 11000 | 스핀들 모터 전원(kW): | 15 |
| 보증: | 1년 | 맥스. 표 로드(KG): | 14000 킬로그램 |
| 판매 유형: | 뜨거운 제품 2022 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |

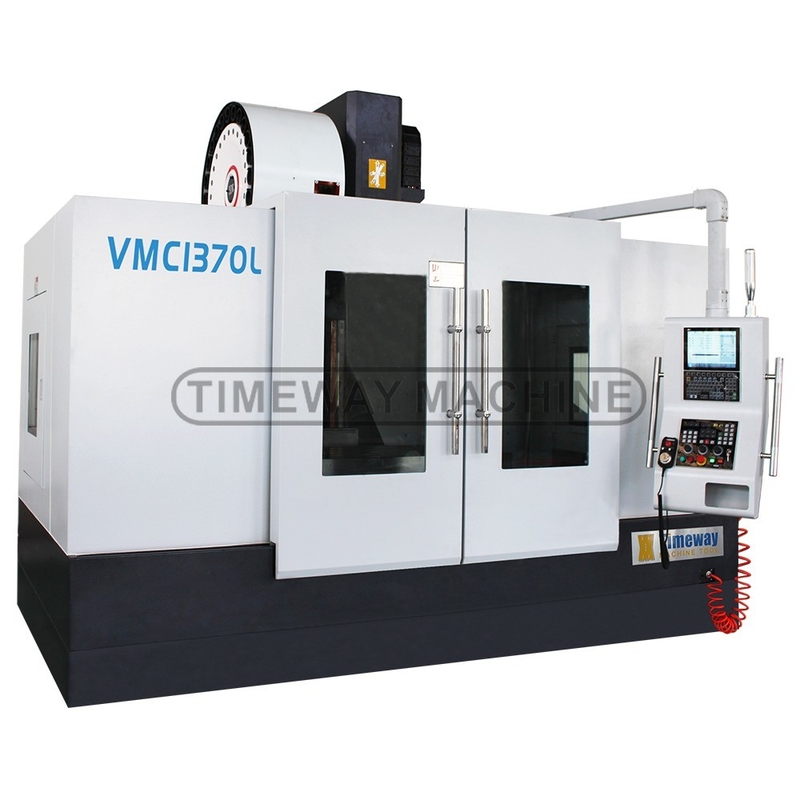

| 이름: | 수직 밀링 머신 | 기계 종류: | CNC 공장 기계 |
| 시엔시 컨트롤러: | 화낙 지멘스 신텍 KND GSK | 테이블 사이즈: | 700*1360mm |
| 모델: | VMC1370L | 색상: | 고객 요청 |
| 종단 여행: | 1300 밀리미터 | 교차하는 여행: | 700 밀리미터 |
| 수직 왕복거리: | 600 밀리미터 | 방추 속도: | 8000rpm |
| 조건: | 새로운 | 적용 가능한 산업: | 건축 자재 매장, 제조 공장, 기계 수리 매장, 가정용, 소매, 에너지 및 광업, 광고 회사 |
| 전시실 위치: | 아무 것도 | 핵심 부품: | 베어링, 모터, 펌프, 기어 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
수직 가공 센터의 응용:
VMC 시리즈 수직 가공 센터는 CNC (컴퓨터 수치 제어 장치) 에 의해 제어되는 수직 가공 센터이며 절단 처리를 수행합니다.탭 및 밀링; 그것은 복잡하고 정밀하고 작은 대량 및 다종류 부품의 처리를 해결할 수 있습니다.
사양
사양 | 단위 | VMC1370L | VMC1580L | VMC1690L | VMC1890L | |||
테이블 크기 | mm | 700x1360 | 800x1700 | 900x1800 | 900x2000 | |||
T 슬롯 (번호/폭/피치) | mm | 5/18/122 | 5/22/135 | 5/22/165 | 5/22/165 | |||
충전 용량 | 1kg | 1200 | 1500 | 1600 | 1600 | |||
길쭉한 이동 (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
크로스 여행 (Y) | mm | 700 | 800 | 900 | 900 | |||
수직 이동 (Z) | mm | 600 | 700 | 600 | 720 | |||
스핀드 코에서 테이블까지의 거리는 | mm | 150~750 | 130-830 | 105-705 | 115-835 | |||
스핀들 중심에서 기둥까지의 거리 | mm | 785 | 810 | 950 | 950 | |||
스핀드 톱니 | - | BT2국제산업 | BT2국제산업 | BT2국제산업 | BT2국제산업 | |||
스핀드 속도 | rpm | 8000 | 8000 | 6000 | 6000 | |||
X/Y/Z축 급식속도 | m/min | 24/24/18 | 24/24/18 | 20/20/15 | 20/20/15 | |||
X/Y/Z축 피드 모터 토크 | N.m | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
X/Y/Z축 위치 정밀도 | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
X/YZ축 반복 정확도 | mm | 0.005 | 0.005 | 0.005 | 0.005 | |||
주전자 전력 | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
공기 압력 소스 | 1kg/cm2 | 8 | 8 | 8 | 8 | |||
전체 전력 | KVA | 30 | 30 | 35 | 40 | |||
도구 매거진 용량 | T | 24 (디스크) | 24 (디스크) | 24 (디스크) | 24 (디스크) | |||
가이드웨이 타입 | - | X: 선형, Y: 선형, 네 레일, Z: 슬라인딩 | ||||||
기계 세부 정보
================================================================================================================================================================================================================================================================================================================

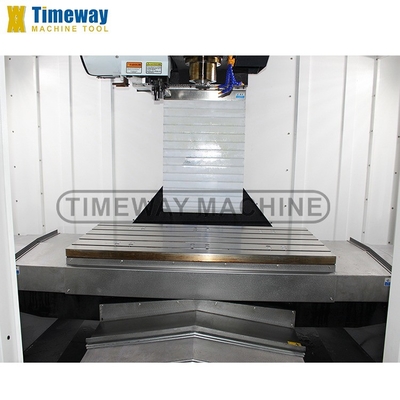

>> 단단하고 얇은 땅 작업 테이블 표면은 높은 딱딱성을 보장합니다.
>> 옵션 타이완 TJR NC 회전 테이블 4 축을 위해 둥근 조각을 처리하고 4 축 연결을 실현합니다.
================================================================================================================================================================================================================================================================================================================
>> 큰 작업 공간은 다른 크기 조각의 처리 요구 사항을 충족 할 수 있습니다.

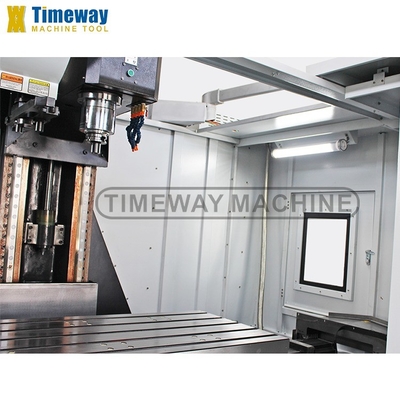

>> 스테인레스 스틸 망원경 덮개는 기계 가이드와 볼 스크루를 손상으로부터 효과적으로 보호 할 수 있습니다.
================================================================================================================================================================================================================================================================================================================

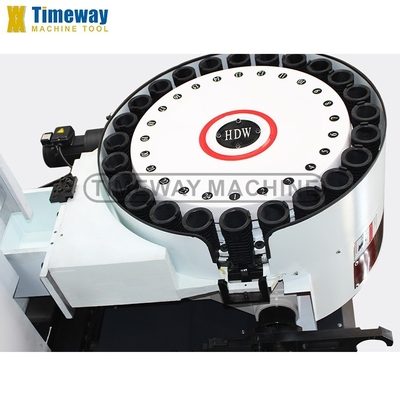

>> 타이완 BT40 디스크 타입 도구 매거진을 선택높은 동심성, 낮은 소음, 빠른 도구 변경, 높은 정확성, 긴 수명.
================================================================================================================================================================================================================================================================================================================

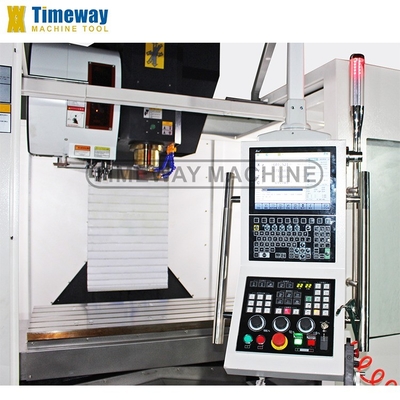

>> 안정적인 CNC 시스템은 CNC 수직 가공 센터의 모든 작업 성능을 보장합니다.
>> 미쓰비시 CNC 시스템은 선택적으로 제공됩니다.
================================================================================================================================================================================================================================================================================================================
>> 체인형 칩 컨베이어는 선택적입니다.
부속품
표준 액세서리:
√ FANUC 0i MF CNC 시스템
√ X/Y: 선형 안내 레일, Z: 슬라이딩 안내 레일
√ 타이완 BT50 스핀들, 6000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
√ 타이완 BT50 스핀들, 6000rpm
√ 타이완 디스크형 ATC 24개 도구
√ 전체 장막
√ 수동 펄스 생성기 (MPG)
√ USB 및 LAN 인터페이스
√ 작업등
√ 조종등
√ 냉각 시스템
√ 중앙화 된 자동 윤활 시스템
√ 스핀드 공기 폭발
√ 공기 총
√ 밀링 아버 & 턱
√ 전기 캐비닛용 열 교환기
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
선택용 액세서리:
미쓰비시/시멘스/파고르/GSK/HNC/KND
_ 4 축
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템
_ 4 축
_ 직동 스핀들 (10000, 12000, 15000rpm)
_ 원형 냉각 용액 노즐
스핀들 (CTS) 을 통해 냉각 액체
스핀들 오일 냉각기
에어컨
_ 체인형 칩 컨베이어
물총
안전문
도구 측정 시스템
워크피스 측정 시스템
