상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | BT50 |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수평 |
| 크기 (L*W*H): | 4860*3600*3460 | (t)에 짓누르세요: | 12 Kg |
| 테이블 사이즈 (밀리미터): | 630*630 | CNC 제어 시스템: | GSK |
| 표 여행 (X) (밀리미터): | 1100 | 테이블 이동거리(Y)(mm): | 800 |
| 테이블 이동거리(Z)(mm): | 1100 | 위치 결정 정밀도 (밀리미터): | 0.008 |
| 반복성 (X/Y/Z) (밀리미터): | 0.005 | 가늘고 긴 속도(r.p.m)의 범위: | 0 - 6000 r.p.m |
| 맥스. 표 로드(KG): | 1500 Kg | 공급속도 (분 밀리미터 /): | 1 - 8000mm/분 |
| 민. 공구 교체의 타임즈 지: | 3 | 공구 매거진 능력: | 24 |
| 주요 판매점: | 자동 | 보증: | 1년 |
| 판매 유형: | 새로운 제품 2024 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 기계가공 능력: | 무거운 짐 | 축 구멍(MM): | 0 |
| 절단 토크: | 12Nm(12Nm) | 급속 이송 속도(mm/min): | 0~3000mm/분 |
| 제품 이름: | 수평 CNC 밀링 머신 | 기계 종류: | 수평 머신 센터 |
| 모델: | HMC630 | 색상: | 고객의 요구조건 |
| 제어 시스템: | (선택적인) 지멘스 GSK 화낙 | 방추 속도: | 6000rpm |
| 판매 후 서비스 제공: | 1년 | X/Y/Z 축 이동: | 1100/800/1100mm |
| 작업대 사이즈: | 630*630mm | 모터: | 11kW |
제품 설명
제품 설명

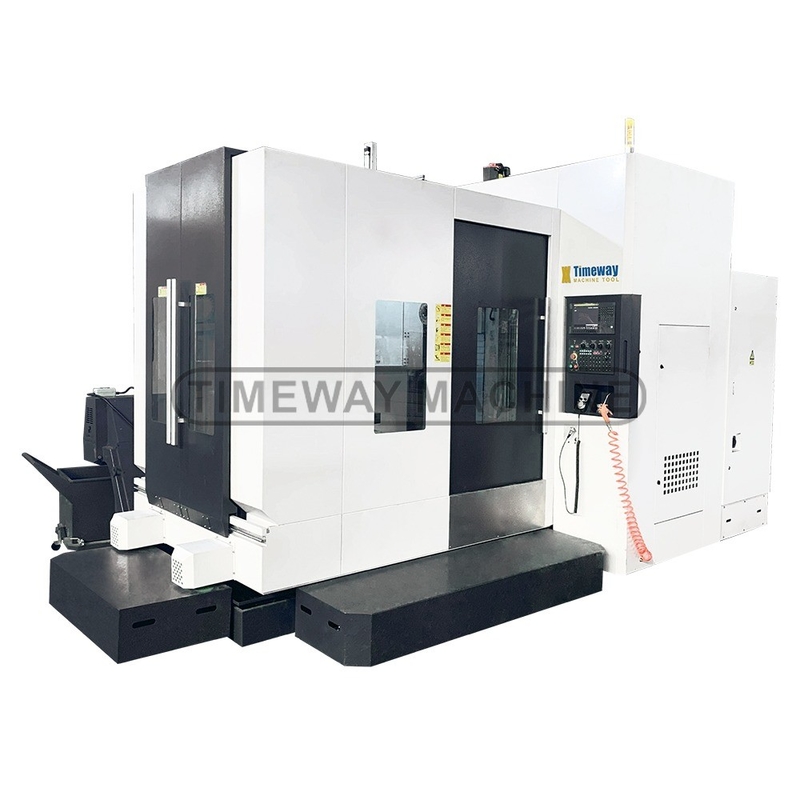

CNC 수평 가공 센터 (HMC) 양성 T형
HMC630
3축의 무거운 롤러 가이드 통합 고속 기계 스핀드, 알루미늄 부품에서 고속, 고 정밀에서 무거운 절단 처리 처리 처리 할 수 있습니다,주름 및 다른 재료 가공에 사용되는 철강 부품응용 분야: 자동차, 항공우주, 석유, 전기, 기관차, 플라스틱 기계, 건설 기계 및 기타 정밀 가공 산업.
1.내부 강화 된 프레임 설계는 베이스가 모양을 변경하지 않고 강한 진동 흡수 능력을 보장하며 절단 경직성을 크게 향상시킵니다.
2.안정적인 삼각형 구조 + 이중 강화판, 기둥의 전반적인 딱딱성을 향상시킵니다.3.표준 3 축 나사 홀크롤 냉각은 나사의 온도 상승을
70%입니다.
70%입니다.
4.Z축 가이드 레일은 긴 스펜으로 안정적인 지원을 제공합니다.
사양
사양 | 단위 | HMC630 |
기계 구조 | - | 양성 T형 |
X축 이동 | mm | 1100 |
Y축 이동 | mm | 800 |
Z축 이동 | mm | 1100 |
B축 서보 모터 토크 (FANUC) | - | 비스22 |
테이블 크기 | mm | 630x630 |
테이블 인덱싱 | ° | 1°x360 |
T 슬롯 (수/폭/피치) | - | 5-18-100 |
테이블 회전 속도 | rpm | 16.6 |
충전 용량 | 1kg | 1500 |
잠금 힘 ((35kg/cm2) | 1kg/m | 5000 |
테이블에 스핀드 중심에서 거리가 | mm | 50-850 |
스핀드 코에서 테이블 중심까지의 거리 | mm | 125-1225 |
스핀드 톱니 | - | BT2국제산업 |
스핀드 속도 | rpm | 6000 |
X/Y/Z축 서보모터 (FANUC) | - | 비스30/비스30/비스30 |
X/Y/Z축 절단 공급 속도 | mm/min | 1-8000 |
X/Y/Z축 급식속도 | m/min | 24/24/24 |
X/Y/Z축 레일 타입 | - | X/Z:선형Y: 슬라이딩 |
X/Y/Z축 위치 정밀도 | mm | 0.008 |
X/Y/Z축 재정치 정확도 | mm | 0.005 |
B축 위치 정밀도 | " | 10' |
항공항공관리능력 (스타일) | 도구 | 24 (디스크) |
도구 변경 시간 (기구에서 도구로) | 초 | 5 |
최대 도구 무게 | 1kg | 18 |
최대 도구 지름 | mm | 112/200 |
최대 도구 길이 | mm | 300 |
전원 공급 | KVA | 40 |
공기 압력이 필요합니다 | 1kg/cm2 | 8 |
기계 무게 | 1kg | 12000 |
기계 차원 (LxWxH) | mm | 4860 × 3600 × 3460 |
부속품
· 시멘스 808D 제어 ·수동 펄스 제너레이터 (MPG) · USB 및 LAN 인터페이스 · 작업등 · 조종등 · 냉각 시스템 · 자동 윤활 시스템 · 평준화 윙과 볼트 · NC 회전 테이블 · 열 교환기 · 도구와 도구 상자 · 운영자 설명서 (영어) | · ZF 또는 BF 절감기 · 원형 냉각 용액 노즐 · 스핀들 (CTS) 을 통한 냉각 액체 · 스핀드 오일 냉각기 · 전기 캐비닛 에어컨 · 자동 도구 길이 측정 시스템 · 자동 작업 조각 측정 시스템 · 칩 컨베이어 (선택: 스프리얼 타입 / 체인 타입) |
상세한 사진

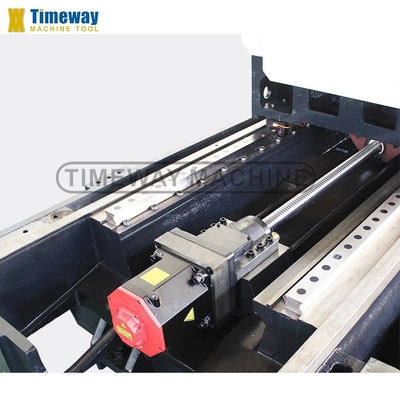

고직성 침대 설계
X, Z축 통합 베드, Y축 열 통합 폼핑 디자인, 전체 경직성은 우수하며 기계 도구의 정확성과 안정성을 향상시킬 수 있습니다.
강한 BT-50 스핀드 전송 장치
기어 스핀드 헤드는 한 조각으로 버금가는 것이 일반 결합 스핀드 구조보다 딱딱하며 기계 도구의 안정성을 향상시킵니다.그리고 더 강한 절단 능력과 더 높은 정확도를 가지고 있습니다..

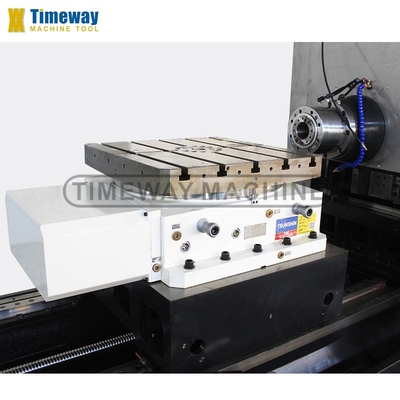

고 정밀 회전 테이블
B축 회전 작업 테이블의 디스크는시멘스AC 서보 모터. 고 정밀도와 높은 딱딱성을 보장하기 위해 수압 클램핑 시스템이 채택됩니다.

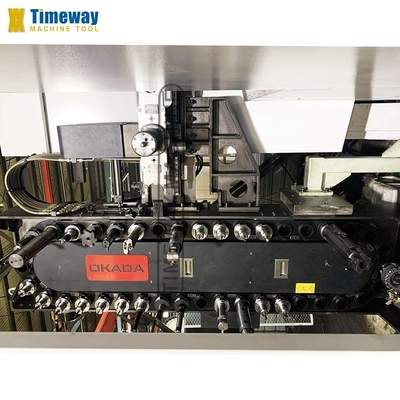

체인 타입 ATC
가장 짧은 경로 고정 주소 주소 방법을 사용하여 큰 도구의 충돌 문제를 첫 번째 설치에서만 고려 할 수 있습니다.
적용 분야
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
