세분화 된 고 정밀 베어링, 조정 가능 및 유지 보수 비용이 적은 썰매 스핀들. 썰매 스핀드는 오일 바드 윤활 및 냉각액 (N2 오일) 을 채택합니다.
작업 머리의 스핀드 속도는 무한하게 변하며 주파수 모터와 인터버를 구동하여 가공 과정에서 쉽게 조정 및 최적화 할 수 있습니다.
|
상세 정보 |
|||
| 연삭 직경(외부)(mm): | 200 | 연삭 길이(mm): | 800 |
|---|---|---|---|
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 850 | 맥스. 중량의 제조 공정에 있는 제품(KG): | 50 |
| 중심 높이 (밀리미터): | 135 | 휠 사이즈(MM): | 400 |
| 휠 속도(rpm): | 2130 | 진원도(mm): | 1.5 |
| 표면 거칠기(μm): | 0.32 | 연도: | 2022 |
| 전압: | 고객의 요구에 따라 | 크기 (L*W*H): | 3000 x 1600 x 1500mm |
| 무게 (kg): | 3000 | 전력 (kW): | 10.825 |
| 주요 판매점: | 경쟁력 있는 가격 | 보증: | 1년 |
| 전시실 위치: | 인도, 인도네시아, UAE, 독일, 멕시코, 프랑스, 호주, 모로코, 남아프리카, 이집트, 한국, 러시아, 말레이시아, 터키, 미국, 우즈베키스탄, 태국, 페루, 이탈리아, 우 | 적용 가능한 산업: | 제조 플랜트, 에너지 및 광업, 건설 공사 |
| 판매 유형: | 신제품 2019년 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 핵심 부품: | 다른 모터, 엔진 | 조건: | 새로운 |
| CNC 또는 아니: | CNC | 연삭직경: | 8-200mm |
| 헤드스탁 센터: | Mt4 | 테일스톡 센터: | Mt4 |
| 연삭용 휠 사이즈: | 400X50X203 | X축 최소 이송 단위: | 0.001 밀리미터 |
| Z축 최소 이송 단위: | 0.001 밀리미터 | 종방향 서보 모터 전력: | 1.6 kw |
| 크로스 서보 모터 파워: | 1.6 kw | 종류: | CNC |
| 부하 용량: | 50 킬로그램 | ||
제품 설명
제품 설명

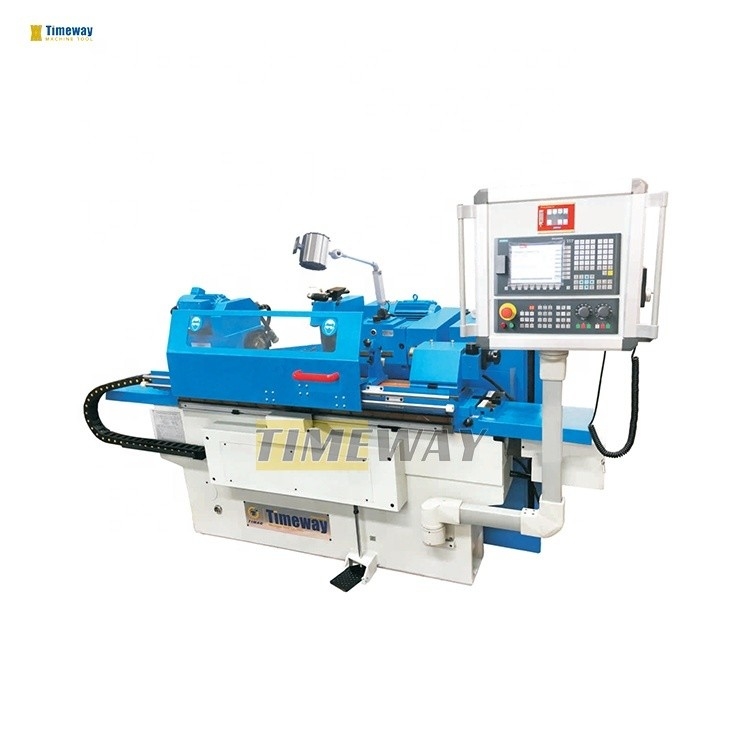

*CNC 실린더 밀러는 높은 성능과 가격 비율을 가진 실린더 부품 밀링의 대량 생산에 적합합니다.
*기계 표준은 독일 SIEMENS CNC 시스템을 채택하고 실행 시스템은 CNC 서보 드라이버와 서보 모터에 의해 구동됩니다.작업 테이블의 길쭉한 이동 (Z) 및 휠 헤드 가로 이동 (X) 이 높은 입력 정확성으로 볼 스크루 변속기를 구동하는 서보 모터에 의해 실현됩니다..
*기계 표준은 독일 SIEMENS CNC 시스템을 채택하고 실행 시스템은 CNC 서보 드라이버와 서보 모터에 의해 구동됩니다.작업 테이블의 길쭉한 이동 (Z) 및 휠 헤드 가로 이동 (X) 이 높은 입력 정확성으로 볼 스크루 변속기를 구동하는 서보 모터에 의해 실현됩니다..
*SIEMENS CNC 시스템 프로그래밍과 인간-기계 인터페이스로 간단하고 쉽게, 다른 CNC 시스템과 구성 온라인 자동 측정 장비를 갖추고 고객의 선택.
*간단하고 쉽게 작동 할 수있는 그릴러, 간단한 훈련 후, 그것은 쉽게 작동 할 수 있습니다.다른 작업 조각에 대한 자동 밀링이 실현됩니다..
* 이 기계는 테이블의 자동 이동을 가지고 있으며, 작업 조각의 여러 단계를 자동으로 깎을 수 있습니다.다단계 단축은 길쭉한 썰매와 썰매 순서와 썰매 프로세스 매개 변수에 절단 위해 임의로 배치 될 수 있습니다..
* 자동으로 휠 드레싱 및 보상 기능을 가진 CNC 제어 시스템.
*휠 헤드 스핀드는 세 개의 부싱 하이드 다이내믹 베어링에 의해 지원되며, 고 정밀 하이드 다이내믹-스태틱 베어링도 사용자에게 제공됩니다.
*프로그램 설계에 따라 기계 움직이는 부품에 대한 윤활의 시간 제공. 모든 움직이는 부품의 자동 윤활. Tailstock에는 두 가지 방법이 있습니다:하이드라ulic 및 수동.
* 작업 헤드 스핀드는 변주 주파수 모터와 주파수 인버터에 의해 구동되며 CNC 시스템의 M 코드 및 S 코드를 통해 단계없는 속도를 위해 프로그래밍됩니다.
* 작업 헤드 스핀드는 변주 주파수 모터와 주파수 인버터에 의해 구동되며 CNC 시스템의 M 코드 및 S 코드를 통해 단계없는 속도를 위해 프로그래밍됩니다.
* 바퀴 머리는 180°로 회전하여 외부 회레와 내부 회레를 변경합니다. 선택적으로 완전히 닫힌 보호 장치.
사양 | 단위 | GK-200H | UGK-200H |
지름 (O.D) | mm | 8-200 | 8-200 |
밀링 길이 (O.D) | mm | 500/800 | 500/800 |
중앙 높이 | mm | 135 | 135 |
중앙 사이의 거리는 | mm | 550/850 | 550/850 |
헤드 스톡 센터 | - | MT4 | MT4 |
Tailstock 센터 | - | MT4 | MT4 |
충전 용량 | 1kg | 50 | 50 |
밀링 휠 크기 | mm | F400x50xF203 | F400x50xF203 |
밀링 휠의 최대 주변 속도 | m/s | 38 (수역학적-수정적 45m/s) | 38 (수역학적-수정적 45m/s) |
밀링 스핀드 속도 | rpm | 2130 | 2130 |

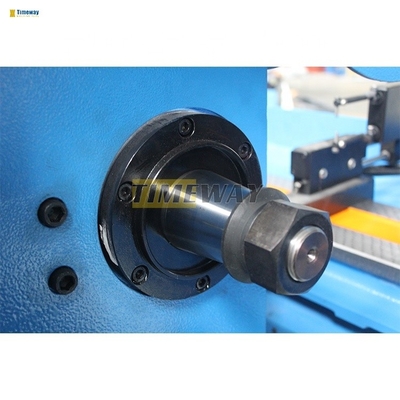

내부 밀링 스핀드 속도 | rpm | - | 16000 |
지표 (ID) | mm | - | 13-100 |
X축 미니 공급 장치 | mm | 0.001 | 0.001 |
Z축 미니 공급 장치 | mm | 0.001 | 0.001 |
전체 전력 | kw | 10.825 | 10.825 |
길쭉한 서보 모터 전력 | kw | 1.6 (6Nm) | 1.6 (6Nm) |
크로스서보 모터 전력 | kw | 1.6 (6Nm) | 1.6 (6Nm) |
둥글다 | 음 | 1.5 | 1.5 |
경직성 | 음 | 라032 | 라032 |
길쭉한 절단 직선의 균일성 | 음 | 5 | 5 |
·밀링 휠 · 밀링 휠 플랜지 · 3마리의 턱 턱 (UG), · 운전용 개 ·내부 썰기용 기판 (UG), · 밀링 휠 드레서, · 바퀴 평형 선반 · 개방형 안정적 휴식 · 죽은 센터, · 주파수 인버터, · 냉각기 시스템 · 작업등, · 평준화 윙, · 운영 설명서 (영어판) | · 바퀴 균형 스탠드 · 반지름 드레서 · 밀접한 유형의 중앙 휴식 · 디지털 판독 · 종이 필터 · 자기 분리기 |
테이블은 특정 각도를 회전 할 수 있습니다.
표준 꼬리 스톡은 손잡이 또는 발 페달에 의해 수압 제어, 때때로 꼬리 스톡의 끝에서 손 바퀴가 조정 가능한 클램핑 힘을 통해 작동 할 수 있습니다.
회전 부품의 외부 썰기
밀링 헤드는 내부에서 외부 밀링으로 변경하기 위해 180 ° 회전 할 수 있습니다.

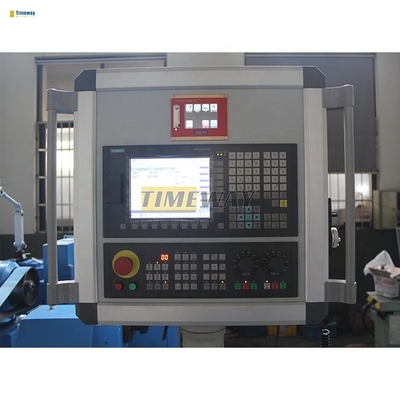

SIEMENS CNC 시스템 프로그래밍과 인간-기계 인터페이스, 간단하고 쉬운, 다른 CNC 시스템과 구성 온라인 자동 측정 도구와 함께 고객의 선택.
