상세 정보 |
|||
| 연삭 직경(외부)(mm): | 200 | 연삭 직경(내부)(mm): | 100 |
|---|---|---|---|
| 연삭 길이(mm): | 500 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 500 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 100 | 중심 높이 (밀리미터): | 135 |
| 휠 사이즈(MM): | 400 | 표 여행 (X) (밀리미터): | 500 |
| 테이블 이동거리(Y)(mm): | 205 | 표면 거칠기(μm): | 0.08 |
| 연도: | 2023 | 전압: | 고객의 요구에 따라서 |
| 크기 (L*W*H): | 235x203x205cm | 무게 (kg): | 3000 |
| 전력 (kW): | 1.1 | 주요 판매점: | 높은 생산성 |
| 보증: | 1년 | 전시실 위치: | 멕시코, 모로코, 러시아 |
| 적용 가능한 산업: | 제조 공장, 의류 매장 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 핵심 부품: | 모터, 태도, 펌프 |
| 조건: | 새로운 | CNC 또는 아니: | 일반 |
| 중심 거리: | 500/750mm | 중심 높이: | 135mm |
| 직경 연삭(OD): | 5-200mm | 직경 접지 (ID): | 25-100mm |
| 연삭 길이(OD): | 500/750mm | 연삭 길이(ID): | 125 밀리미터 |
| 부하 용량: | 100kg | 작업 헤드 회전 각도: | +90° |
| 작업 헤드 스핀들 테이퍼: | Mt4 | 주축대 방추 속도: | 25-380rpm(무단계) |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명

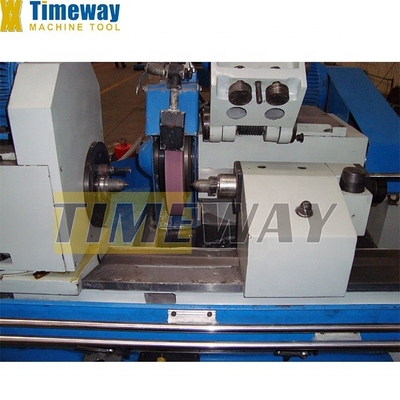

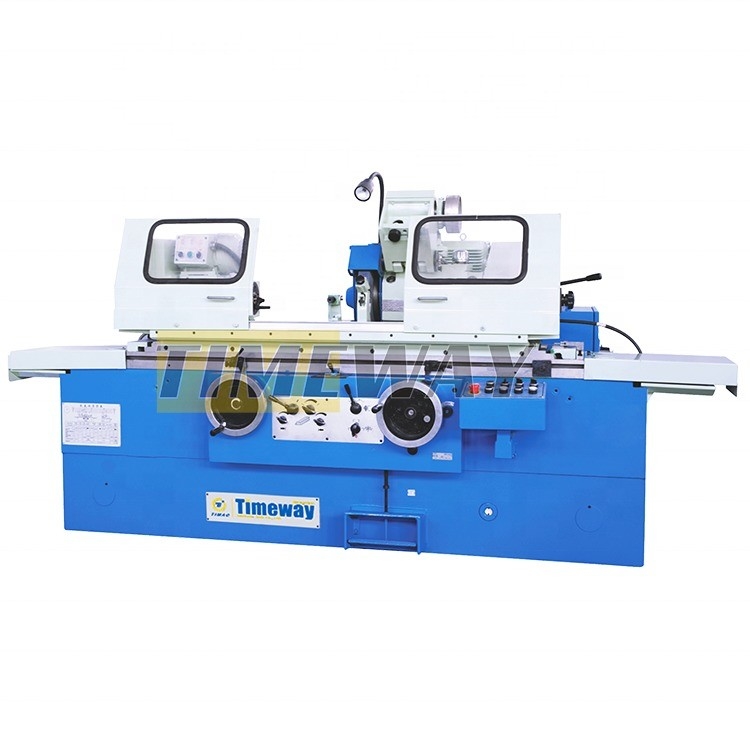

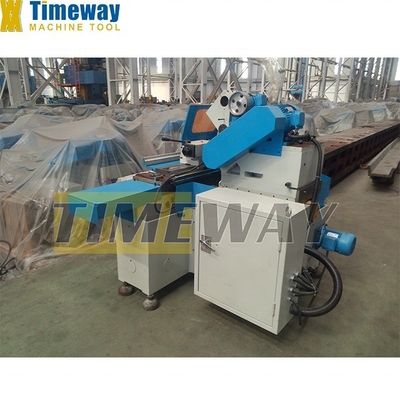

유니버설 실린더 밀러 UG-200 x 500
1작업 머리는 인버터 모터를 채택하여 단계없는 속도 조절을 실현합니다.

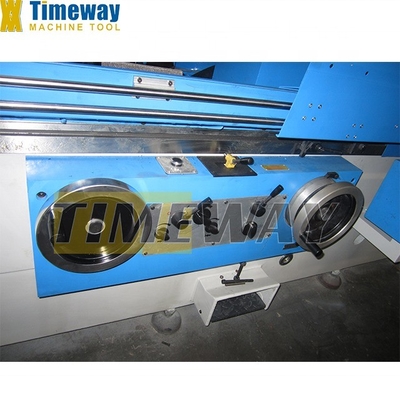

2작업 테이블의 길쭉한 움직임은 수압 또는 손바퀴에 의해 구동됩니다. 작업 테이블은 특정 정도로 회전 할 수 있습니다.
3휠 헤드 크로스 피드 자동 주기적 피드 및 빠른 피드를 실현하는 수압에 의해 구동됩니다. 그것은 또한 손바퀴를 통해 거칠고 얇은 피드를 할 수 있습니다.
4휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원됩니다. 이는 스핀드가 높은 딱딱성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.
5작업 헤드 스핀들, 휠 헤드 스핀들, 내부 맷 스핀들, 냉각 펌프, 수역학적 오일 펌프와 수정적 오일 펌프는 별도의 모터에 의해 구동된다.
2작업 테이블의 길쭉한 움직임은 수압 또는 손바퀴에 의해 구동됩니다. 작업 테이블은 특정 정도로 회전 할 수 있습니다.
3휠 헤드 크로스 피드 자동 주기적 피드 및 빠른 피드를 실현하는 수압에 의해 구동됩니다. 그것은 또한 손바퀴를 통해 거칠고 얇은 피드를 할 수 있습니다.
4휠 헤드 스핀드는 비메탈 껍질 베어링에 의해 지원됩니다. 이는 스핀드가 높은 딱딱성과 안정성을 가지고 있으며 무거운 우수한 마무리 표면을 보장합니다.
5작업 헤드 스핀들, 휠 헤드 스핀들, 내부 맷 스핀들, 냉각 펌프, 수역학적 오일 펌프와 수정적 오일 펌프는 별도의 모터에 의해 구동된다.
사양
사양 | 단위 | UG-200 | UG-320 | UG-400 |
중앙 사이의 거리는 | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
중앙 높이 | mm | 135 | 180 | 220 |
지름 (O.D) | mm | 5-200 | 8-320 | 15~400 |
지표 (ID) | mm | 25-100 | 30-100 | 16-125 |
밀링 길이 (O.D) | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
밀링 길이 (I.D) | mm | 125 | 125 | 125 |
충전 용량 | 1kg | 100 | 150 | 150 |
작업 머리의 회전 각도 | ° | +90° | +90° | 90° |
작업머리 스핀들 톱니 | - | MT4 | MT4 | MT4 |
작업 머리의 스핀드 속도 | rpm | 25-380 (단계 없이) | 25-220 (단계 없이) | 18/37/74/155 |
휠 헤드 스핀드 속도 | rpm | 1670 | 1670 | 1360 |
휠 헤드 급식 이동 | mm | 50 | 50 | 50 |
휠 헤드 크로스 이동 | mm | 205 | 246 | 310 |
휠 헤드 회전 각도 | ° | ±10° | ±30° | ±30° |
1 회당 수동바퀴의 바퀴머리 공급 (rough/fine) | mm | 2/0.5 | 2/0.5 | 2/0.5 |

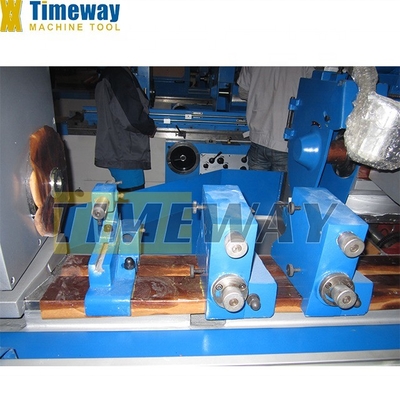

부속품
표준 액세서리:
다리판을 측정합니다
열린 안정적인 휴식,
휠 플랜지
휠 추출기,
평형 선반,
밀링 휠
냉각수 탱크
탄화탄소 중심을 터뜨렸어
운전하는 개
휠 드레서 (다이아몬드 펜 없이),
작업등
평준화 기리
내부 밀링 장착 장치 (UG)
3턱 턱 (UG)
연장축 (UG)
내부 밀링 휠 (UG)
전체 도구 세트
사용 설명서 (영어판)
열린 안정적인 휴식,
휠 플랜지
휠 추출기,
평형 선반,
밀링 휠
냉각수 탱크
탄화탄소 중심을 터뜨렸어
운전하는 개
휠 드레서 (다이아몬드 펜 없이),
작업등
평준화 기리
내부 밀링 장착 장치 (UG)
3턱 턱 (UG)
연장축 (UG)
내부 밀링 휠 (UG)
전체 도구 세트
사용 설명서 (영어판)
선택용 액세서리:
평형판,
자석 분리기,
종이 필터
중앙 썰기 장착 장치,
근접한 안정적인 휴식,
끝 휠 드레서,
반지름 바퀴 드레스
DRO.
자석 분리기,
종이 필터
중앙 썰기 장착 장치,
근접한 안정적인 휴식,
끝 휠 드레서,
반지름 바퀴 드레스
DRO.
포장 및 배달
이것은 우리 공장의 패키지의 사진입니다. 우리의 패키지가 표준화되고 중앙 집중되어 있음을 볼 수 있습니다.
