상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 6000 (선택: 8000) | 베드 (밀리미터)의 폭: | 755 밀리미터 |
| 스핀들 모터 전원(kW): | 30 | 축의 번호: | 싱글 |
| 감원의 수: | 2 | 여행 (Ｘ 주축)(MM): | 570 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 5000 밀리미터 | 위치 결정 정밀도 (밀리미터): | ±0.015 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.01 | 크기 (L*W*H): | 8300x2530x2150mm |
| 전압: | 필요에 따라 | CNC 제어 시스템: | FANUC 또는 SIEMENS |
| 절삭 공구대 정거장: | 4 | 무게 (kg): | 14800 |
| 보증: | 1년 | 주요 판매점: | 높은 정확도 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기계 종류: | 수평 CNC 톱니 |
| 침대주철: | HT300철 | 가이드웨이 경도: | HRC52 |
| 가이드웨이 구조: | V플랫형 | X/Z축 나사: | 정확성 볼 스크류 |
| 주축 속도 범위: | 5-320r/분 | 스핀들 속도 단계: | 유압 4단 변속, 무단 변속 |
| 가공 정확도: | IT6 | 경직성: | 라1.6um |
| 맥스 제조 공정에 있는 제품 길이: | 5000mm | 조건: | 새로운 |
| 축 구멍(MM): | 130 | 바이트 설치대 브랜드: | 야신 |
| 적용 가능한 산업: | 기계류 정비소 | 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 페루, 멕시코, 러시아, 스페인, 우즈베키스탄, 호주 |
| 핵심 부품: | 베어링, 모터, 펌프, 기어, PLC, 압력용기, 기타, 기어박스, CNC 시스템 | 맥스. 거꾸로 된 길이 (밀리미터): | 4800 |
| 판매 유형: | 핫 제품 2021 | 연도: | 2021 |
| 맥스. 방추 속도 (r.p.m): | 320 분당 | 항구: | 중국 공항 |
제품 설명
제품 설명
사양 | 단위 | AK-1000B | AK-1250B | AK-1600B | ||
맥스, 침대 위로 돌라 | mm | 1000 | 1250 | 1640 | ||
맥스.. 횡단 슬라이드 | mm | 630 | 880 | 1250 | ||
중앙 사이의 거리는 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||
최대 회전 길이 | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
침대 너비 | mm | 755 | 755 | 755 | ||
충전 용량 | 1kg | 6000 (선택: 8000) | 6000 (선택: 8000) | 6000 (선택: 8000) | ||
스핀드 코 | mm | A2-15 | A2-15 | A2-15 | ||
스핀들 뚫기 | mm | 130 | 130 | 130 | ||
스핀드 톱니 | - | 미트릭 140 | 미트릭 140 | 미트릭 140 | ||
스핀드 속도 (하이드로릭 4단계, 무단) | rpm | 5-320 | 5-320 | 5-320 | ||
중앙 높이 | mm | 500 | 625 | 820 | ||
턱 크기 (4-턱) | mm | 1000 | 1000 | 1000 | ||
X/Z 축 미니 먹이 단위 | mm | 00.001/0.001 | 00.001/0.001 | 00.001/0.001 | ||
X/Z축 급식속도 | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | ||
크로스 여행 (X) | mm | 570 | 570 | 630 | ||
도구 기둥 종류 | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | ||
도구 변경 시간 | s | 2.6 | 2.6 | 2.6 | ||
타워 반복 위치 정확성 | mm | 0.01 | 0.01 | 0.01 | ||
도구 섹션 크기 | mm | 40x40 | 40x40 | 40x40 | ||
꼬리줄기 깃 지름 | mm | 160 | 160 | 160 | ||
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | ||
꼬리 깃털 | - | MT6 | MT6 | MT6 | ||
CNC 시스템 | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
작업 정확성 | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
표면 거칠성 | μm | 라16 | 라16 | 라16 | ||
주전자 전력 | kw | 30 | 30 | 30 | ||
기계 무게 | 1kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
기계 길이 | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
기계 너비 | mm | 2530 | 2530 | 2780 | ||
기계 높이 | mm | 2150 | 2150 | 2600 | ||
√ FANUC/GSK/SIEMENS CNC 시스템 √ 4턱 턱 √ 4역 전기 도구 기둥 √ 작업등 √ 냉각 시스템 √ 반 닫힌 보호기 √ 수동 펄스 생성기 (MPG) √ 죽은 센터 √ 기름 총 √ 조종등 √ 자동 윤활 펌프 √ 수동으로 움직이는 꼬리 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 전기 이동 톱스톡 _ 안정적으로 쉬세요 _ 휴식을 따르세요 _ 6역 도구 기지 라이브 센터 에어컨 칩 컨베이어 완전 경비 |
기계 세부 정보

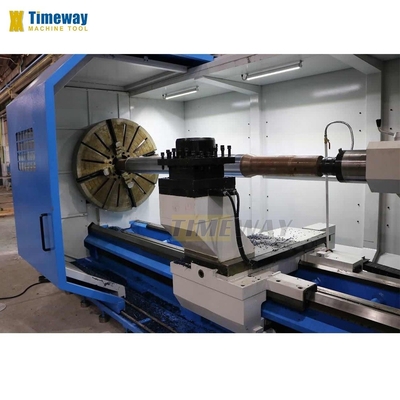

턱:
- 표준 4 턱 독립 턱 특수 모양의 부분을 클램핑.
4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.
CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
꼬리류:
수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적으로 제공됩니다.
CE 규격 전기 캐비닛:
명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.
자동 윤활 펌프:
기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
4개의 역의 수직 탑:
표준
6개의 역의 수직 탑:
선택 사항
6개의 역의 수평 타워:
선택 사항
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품:
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
