상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 | 가늘고 긴 속도(r.p.m)의 범위: | 3.15 - 315 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 970 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 22 |
| 전압: | 220V-460V | 크기 (L*W*H): | 8020x1995x2525mm |
| 무게 (kg): | 18000 킬로그램 | 보증: | 1년 |
| 주요 판매점: | 긴 서비스 라이프 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 적용: | 금속 절단 |
| 기능: | 외부, 내부, 단면, 나사산 등의 가공 | 정확성: | IT6 |
| 경직성: | 라1.6um | Max. 최대. Weight of Workpiece 공작물의 무게: | 10톤(옵션: 12톤) |
| 맞춤형 절단 길이: | 3-20m | 색상: | 맞춤 생산됩니다 |
| 급속 공급 장치: | 표준 | 모터화된 테일스톡: | 표준 |
| DRO: | 선택 사항 | 조건: | 새로운 |
| 축 구멍(MM): | 130 | 적용 가능한 산업: | 기계 수리점, 제조 공장, 농장, 소매, 에너지 및 광산 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 독일 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 4800mm | 연도: | 2020 |
| 항구: | 중국 항구 | ||
제품 설명

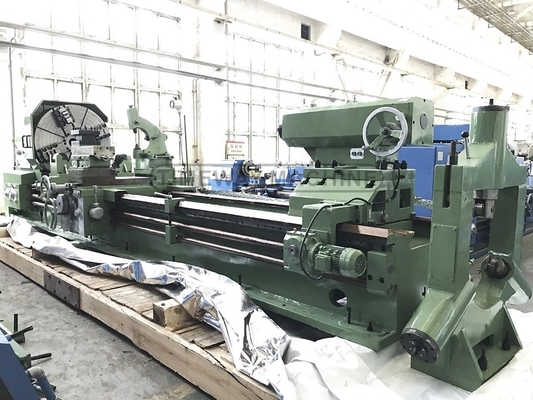

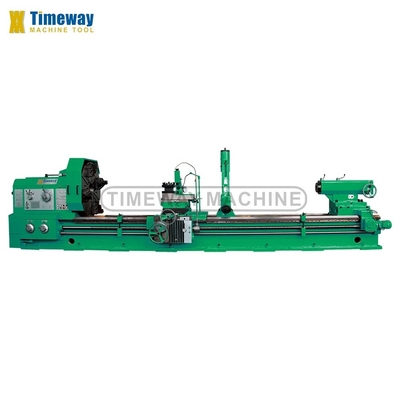

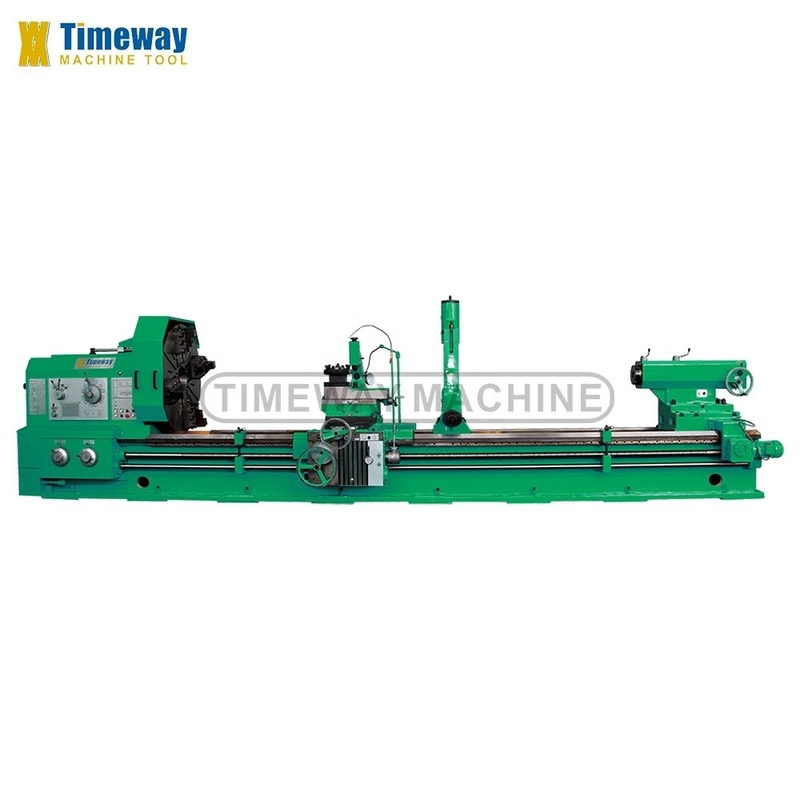

판매용 무거운 직무 수평 톱니 기계
(AL-1250C/AL-1400C/AL-1600C/AL-1800C)
특징:
1이 시리즈는 970mm 넓은 인덕션 단단한 및 땅 침대에 가이드 방법을 채택 중중용 턴,그래서
탁월한 안정성, 높은 경직성, 그리고 최대 10톤의 중간에 있는 베어링.
2주요 스핀드는 정밀 롤러 베어링의 3 포인트 지원 구조입니다.와 함께
테플론 벨트 코팅, 회전 스톡 펜 구조, 마찰과 열 발생을 최소화
3이 기계들은 외부와 내부의 실린더를 회전하는 등 다양한 회전 작업에 적합합니다.
표면, 끝면, 메트릭 또는 인치 스레드 및 지름 크기의 스레드 등을 회전하는 것
4모터 단축 모터 회전 상단 슬라이드 독립적으로 수행 할 수 있으며, 긴 모터 모터 모터
회전더 나아가 이 기계들은 상단 슬라이드 (top slide) 를 통해
또한 수행뚫기, 트레판링, 굴착 등
파라미터:
| 사양 | 알-1250C | AL-1400C | AL-1600C | AL-1800C | ||
| 용량 | 침대 위로 흔들고 | 1250 | 1400 | 1600 | 1800 | |
| 크로스 슬라이드 | 865 | 1010 | 1210 | 1280 | ||
| 작업 조각의 최대 길이 | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||||
| 회전 길이가 최대 | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||
| 침대 너비 | 970 | |||||
| 스핀드의 최대 토크 | 12590 | |||||
| 최대 절단 힘 | 45000 | |||||
| 최대 로지투디널 힘 | 18000 | |||||
| 작업 조각의 최대 무게 | 10000 | |||||
| 스핀들 | 스핀들 구멍의 지름 | 130 | ||||
| 스핀드 톱니 | 메트릭140 | |||||
| 앞을 돌리는 번호 | 21종 | |||||
| 역전환의 번호 | 12종 | |||||
| 스핀드 속도 | 앞으로 | 3.15-315 | ||||
| 뒤집어 | 3.5-291 | |||||
| 먹이 운동 | 회전당 공급량 | (상선/전선) 56/56 | ||||
| 회전당 먹이 | 롱투디날 | 0.1-12(0.004"-0.473" | ||||
| 트랜버스 | 0.05-6 ((0.002-"0.236") | |||||
| 상단 도구 기둥 | 0.025-3(0.001"-0.118") | |||||
| 메트릭 스레드의 번호 및 범위 | 44종: 1~120종 | |||||
| 번호와 인치 가닥 범위 | 31종: 28/4 | |||||
| 모듈 가닥의 번호 및 범위 | 45종류:0.5-60 | |||||
| 직선 가닥의 번호 및 범위 | 38종: 1/2-56 | |||||
| 도구 기둥 | 도구 턱의 크기 | 45×45 | ||||
| 도구 기둥의 스윙 범위 | ±90o | |||||
| 크로스 슬라이드의 최대 이동 | 650 | |||||
| 최고 슬라이드 이동 | 300 | |||||
| 도구 기둥의 빠른 | 길거리: 3740 가로: 1870 위 슬라이드:935 | |||||
| Tailstock | 참새의 깃털 | 220 | ||||
| 꼬리 깃털의 이동 | 300 | |||||
| 꼬리 잎의 톱니 구멍 | 모스 6번 | |||||
| 다른 것 | 주전자 전력 | 22 | ||||
| 도구 포스트 빠른 이동 모터의 힘 | 1.5 | |||||
| 냉각 펌프의 전력 | 0.15 | |||||
| 전체적으로 | 길이 | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||
| 너비 | 1995 | |||||
| 높이 | 2175 | 2325 | 2525 | 2725 | ||
표준 액세서리:
4 턱 턱, 안정적인 휴식, 후속 휴식, 죽은 중심, 오일 총, 냉각 시스템, 작업 조명, 일반 도구, 기초 볼트,운영 설명서 (영어판)
선택용 액세서리:
2/3 축 DRO, 톱니 회전 장착, 썰매 장착.
주요 구조:

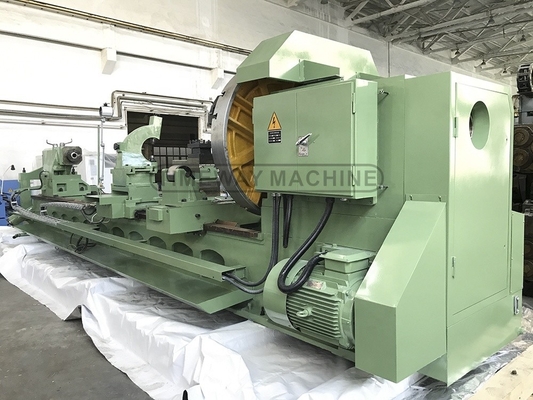

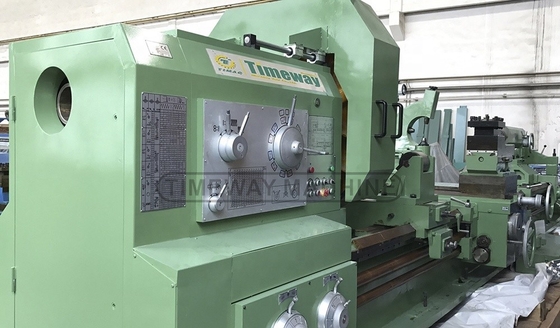

| 헤드스톡 & 척
⇒ 무거운 직무 톱니 가이드 폭 스핀드 속도 3.15-315 rpm 33 속도. ⇒ 중량 톱니바퀴는 4 턱 중량 톱니바퀴 턱, 강한 클램핑 힘으로 장착되어 있습니다. |

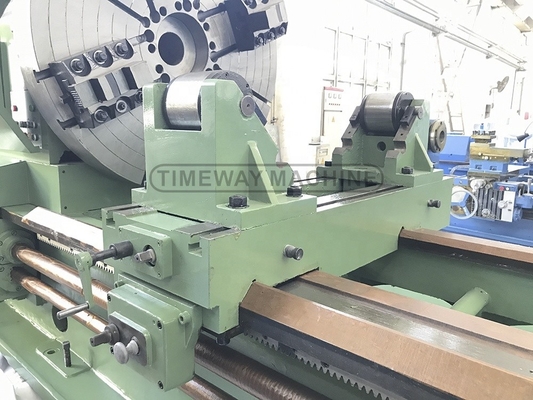

| 개방형 안정적 휴식 ⇒ 롤러 지원 (열린 유형의 안정적 휴식) 은 표준 구성입니다, 더 큰 부분을 잘라주십시오. ⇒ 롤러 지원은 기어와 래크를 통해 금속 톱니의 레일에서 오른쪽과 왼쪽으로 이동하여 노동 강도를 줄입니다. |
| 폐쇄형 안정적 휴식 ⇒ 안정적인 휴식은 3점 지지 구조를 채택하고 위치 정확도가 높습니다. |

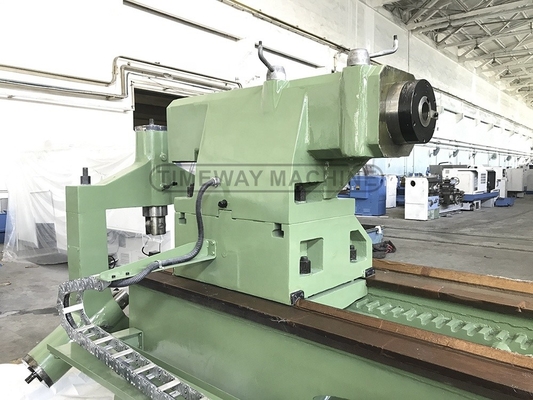

| 모터화 된 꼬리 ⇒ 수평 톱니바퀴는 모터 톱니바퀴를 장착하고, 움직임이 간단하고 쉽습니다. ⇒ 꼬리줄의 수갑은 거친 먹이와 얇은 먹이를 먹을 수 있습니다. |
페인트 스프레이 및 포장
고객은 RAL 색상에 따라 페인트로 금속 톱니의 색상을 선택할 수 있습니다. 우리의 모든 톱니는 안전 운송을 위해 진공 포장 및 나무 케이스와 함께 포장됩니다.
Q:왜 TIMEWAY MACHINE를 선택했나요?
A:1 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q:QC나 기계에 대한 안전 기준이 있나요?
A:예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q:MOQ는 얼마죠?
A:1 세트 (일부 저비용 기계만 1 세트 이상)
Q:지불 조건은?
A:(1) T/T, 30%의 사전 지불과 70%의 잔액 지불을 선박 전에 지불해야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q:보증은 어때요?
A:보증 기간은 배달 후 1 년입니다. 심지어 기간을 넘어, 우리는 기계에 대한 평생 서비스를 제공 할 것입니다.
