상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 600 |
|---|---|---|---|
| 구조: | 비스듬한 베드 선반 | 기계가공 능력: | 미디움 듀티 |
| 베드 (밀리미터)의 폭: | 500 밀리미터 | 스핀들 모터 전원(kW): | 15 |
| 축의 번호: | 싱글 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 210 밀리미터 | 여행 (Ｚ 주축)(MM): | 550 밀리미터 |
| 위치 결정 정밀도 (밀리미터): | ±0.002 | 반복성 (X/Y/Z) (밀리미터): | ±0.003 |
| 크기 (L*W*H): | 2270x1470x1650mm | 전압: | 필요에 따라 |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 8 |
| 무게 (kg): | 3700 | 보증: | 1년 |
| 주요 판매점: | 에너지 절약 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 기계 종류: | CNC | 베드 위에서 흔들리세요: | 500 밀리미터 |
| 방추 속도: | 2500rpm | 캐리지 위의 최대 회전 직경: | 270 밀리미터 |
| 맥스. 바 능력: | 51 밀리미터 | 맥스. 회전하는 길이: | 530 밀리미터 |
| 중심 거리: | 600 밀리미터 | X-축 여행: | 210 밀리미터 |
| Z축 이동: | 550 밀리미터 | 와르라니: | 1년 |
| 조건: | 새로운 | 적용 가능한 산업: | 레스토랑, 가정용, 소매, 의류 매장 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 독일, 멕시코, 스페인, 남아프리카, 호주 | 판매 유형: | 일반 제품 |
| 핵심 부품: | 모터, 엔진 | 맥스. 거꾸로 된 길이 (밀리미터): | 530 |
| 연도: | 2022 | 맥스. 방추 속도 (r.p.m): | 2500 r.p.m |
| 축 구멍(MM): | 62 | 항구: | 천진항 |
제품 설명

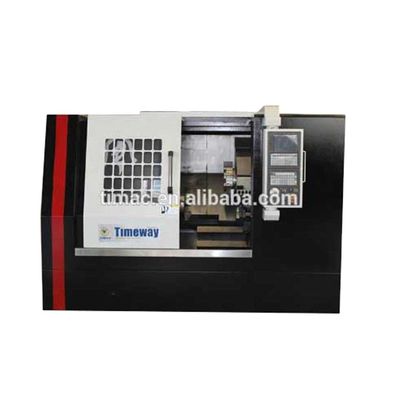

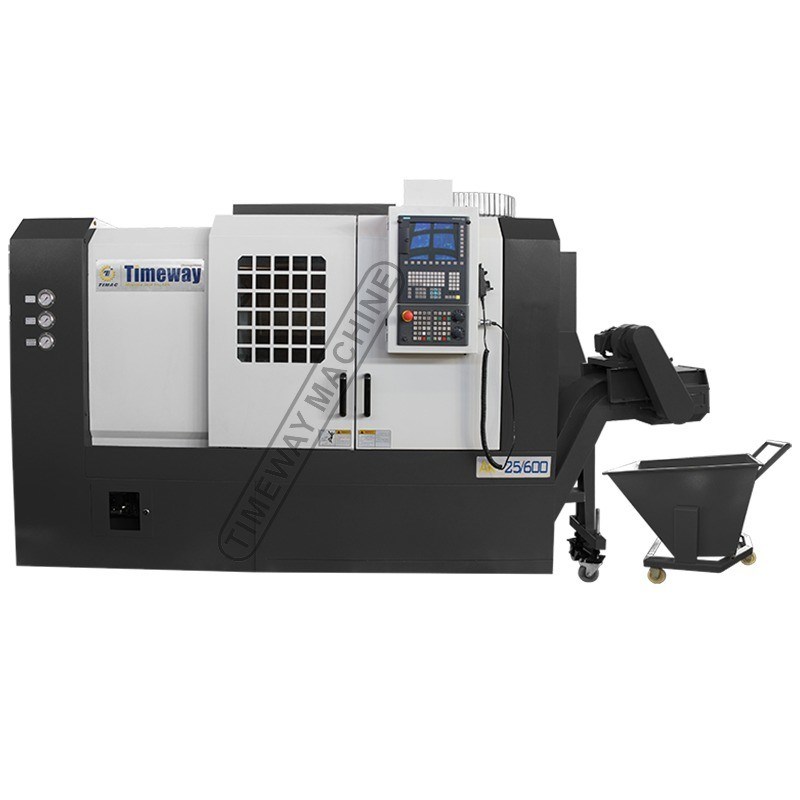

완전한 기능 CNC 톱니
특징:
1- 네.경제적인 완전한 기능 CNC 톱니각종 복잡한 축을 돌리기 위해 적합한 반 폐쇄 루프 CNC 기계 도구입니다.
장갑 및 디스크 모양의 작업 조각, 내부 및 외부 원통형, 피침형 및 기타 둘레의 회전과 같이
표면 및 각종 메트릭, 인치, 모듈 및 지름 피치 스레드;
2그들은 또한 오일 굴곡 및 키웨이 부러싱, 끝으로 향, 굴곡 및 캄퍼링 등에 사용될 수 있습니다.
3가장 무거운 절단 조건에서 최대 경직성을 제공하기 위해 FEA 기술을 사용하여 개발 된 독특한 구조;
4가공 정확도는 IT5~IT6 정도이며, 금속 절단 및 금속 절단용의 표면 거름은 Ra0.4um 정도입니다.
철금속의 Ra0.8um;
5그것은 특히 고 정밀 작업 조각의 가공에 적합하며 또한 대량으로 부품 가공에 널리 사용됩니다.
자동차, 오토바이, 철도, 항공기, 가전제품, 베어링, 하드웨어 등 분야에서
파라미터:
| 사양 | 단위 | AKJ-25 | |
| 용량 | 침대 위로 흔들고 | mm | 500 |
|
| 맥스, 다이어트를 돌리고 있어 | mm | 370 |
|
| 맥스. 다이어트를 돌리는. | mm | 270 |
|
| 최대 회전 길이 | mm | 530 |
|
| 중앙 사이의 거리는 | mm | 600 |
|
| 최대 바 용량 | mm | 51 |
| 여행 및 먹이 | X축 이동 | mm | 210 |
|
| X축 서보 모터 | kw | 1.2 |
|
| X축 서보 모터 토크 | Nm | 7 |
|
| Z축 이동 | mm | 550 |
|
| Z축 서보 모터 | kw | 1.4 |
|
| Z축 서보 모터 토크 | Nm | 11 |
|
| 빠른 경로 (X- 그리고Z- 축) | m/min | 12/16 |
| 스핀들 | 스핀드 속도 | rpm | 2500 |
|
| 스핀드 코 |
| A2-6 |
|

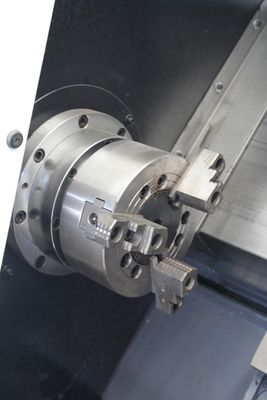

| 턱 크기 | 인치 | 8인치 |
|
| 스핀들 볼 (dia) | mm | 62 |
|
| 주 스핀드 모터 | kw | 15 |

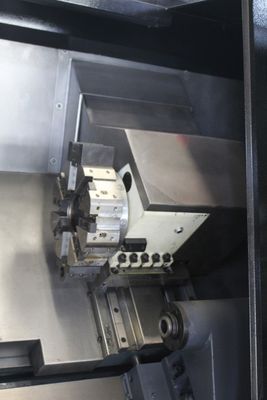

| 타워 | 역 수 |
| 8 |
|
| 도구 턱 크기 | mm | 25×25 |
|
| 지루한 술집 칼날 | mm | 40 |
| Tailstock | 최대 여행 | mm | 380 |
|
| 퀸 디아 | mm | 85 |
|
| 깃털 여행 | mm | 100 |
|
| 깃털 톱니 구멍 |
| MT-5 |
| 다른 것 | 기계 무게 | 1kg | 3700 |
|
| 기계 높이 | mm | 1810 |
|
| 바닥 면적 (L×W) | mm | 2555×1490 |
*** 표준 액세서리:

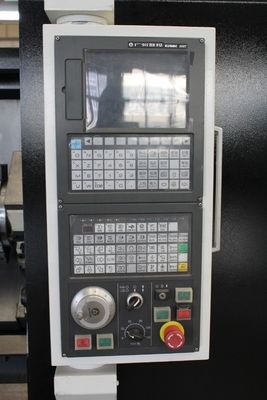

FANUC 0i TD 제어기; FANUC 서보 메인 모터, FANUC 서보 타입 공급 모터 두 축 X,Z;8∙h수력고체턱; 8 역 h수력도구탑; 수압 후두; 자동 윤활기 장치; 냉각 시스템; 일반 도구; 자동 칩 컨베이어; 운영 수동난(영어판)
* AKJ-15, AKJ-25 시리즈 경제형 슬랜트 베드 CNC 라트
* AK-15B 시리즈 슬랜트 베드 CNC 라트
* AK-25 시리즈 슬랜트 베드 CNC 라트
* AK-15M, AK-25M 시리즈 CNC 턴링 센터 (C 축)
* AK-25DS 시리즈 두 개의 스핀들 CNC 톱니
