상세 정보 |
|||
| 종류: | 수직 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1650 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 맥스. 중량의 제조 공정에 있는 제품(KG): | 8000 |
| 베드 (밀리미터)의 폭: | 1400 밀리미터 | 스핀들 모터 전원(kW): | 37 |
| 축의 번호: | 트윈 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 995mm(995mm) | 여행 (Ｚ 주축)(MM): | 800 밀리미터 |
| 위치 결정 정밀도 (밀리미터): | ±0.015 | 반복성 (X/Y/Z) (밀리미터): | ±0.008 |
| 크기 (L*W*H): | 4350x4000x4500mm | 전압: | 380V 50HZ |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 4 |
| 무게 (kg): | 16500 | 보증: | 1년 |
| 주요 판매점: | 자동 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 맥스. 절단 직경: | 1600 밀리미터 | 작업 조각의 최고 높이: | 1000mm |
| Max. 최대. Weight of Workpiece 공작물의 무게: | 8000 킬로그램 | 작업대 지름: | 1400 밀리미터 |
| 방추 속도: | 315rpm | 전력량: | 60 kw |
| CNC 시스템: | FANUC 0i-mate TD | 맥스. 스윙지름: | 1650MM |
| 무게: | 16500 킬로그램 | 조건: | 새로운 |
| 적용 가능한 산업: | 건축 자재 상점, 기계 수리 공장, 제조 공장, 건설 공사, 에너지 및 광업, 식품 및 음료 상점 | 전시실 위치: | 미국, 프랑스, 독일, 브라질, 러시아, 한국, UAE, 남아프리카, 호주 |
| 판매 유형: | 일반 제품 | 핵심 부품: | 베어링, 모터, 펌프, 기어 |
| 연도: | 최신 날짜 | 맥스. 방추 속도 (r.p.m): | 315 분당 |
| 축 구멍(MM): | 1600 | 맥스. 거꾸로 된 길이 (밀리미터): | 1650 |
제품 설명
제품 설명

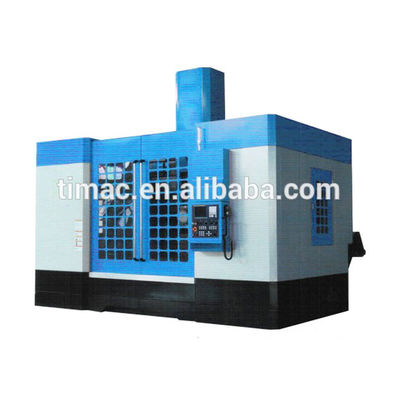

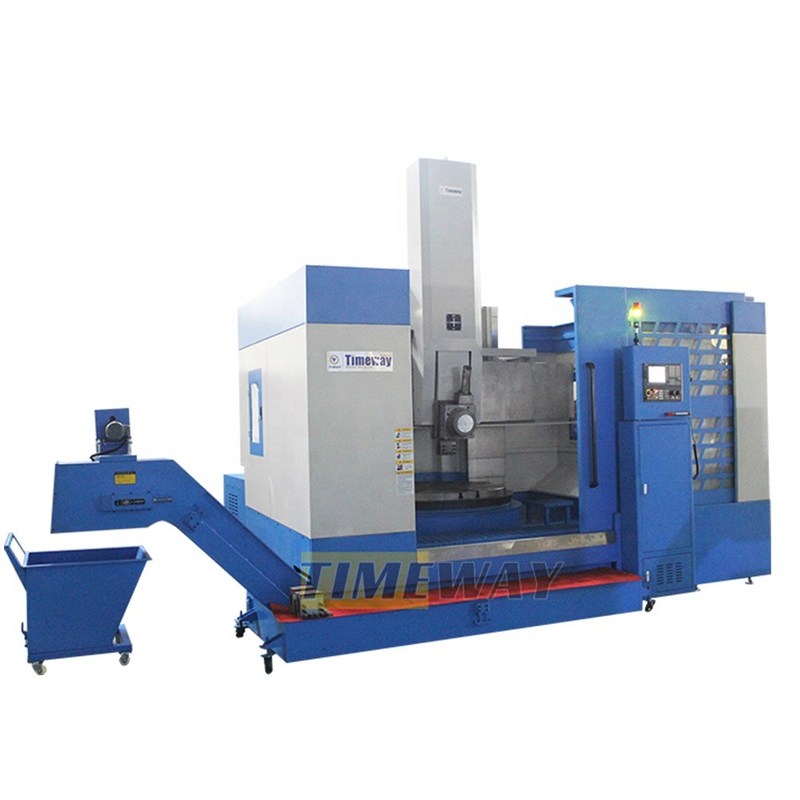

CNC 수직 톱니
특징
주요 주조는 고품질의 철강으로 만들어집니다. 스트레스 노화 치료, 장기 사용 중에 변형을 보장합니다. X / Z 축은 큰 박스 길이 가이드웨이,크게 기계 도구의 안정성을 증가. 모든 구조 부품은 갈비형 구조 강화, 전반적인 딱딱성을 향상. 모든 축과 기둥의 가이드 라인은 진압 후 땅 과정입니다.소화 경도는 45~55HRC까지. 슬라이드 가이드웨이 페이스트 고성능 및 착용 저항 부드러운 벨트, 경직 저항 손실.
사양
사양 | 단위 | VLK-1250 | VLK-1600 |
최대 스윙 지름 | mm | Φ1300 | Φ1650 |
최대 절단 지름 | mm | Φ1250 | Φ1600 |
최대 절단 높이 | mm | 1000 | 1000 |
작업 조각의 최대 무게 | 1kg | 5000 | 8000 |
스핀드 속도 | rpm | 500 | 315 |
작업 테이블 크기 | mm | Φ1100 | Φ1400 |
원동력 | kw | 25/30 | 30/37 |
X축 이동 | mm | -20~785 | -20~995 |
Z축 이동 | mm | 650 | 800 |
광선 이동 | mm | 650 | 650 |
도구 수 | - | 4 | 4 |
도구 턱의 크기 | mm | 16/32/40 | 16/32/40 |
CNC 시스템 | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
전체 전력 | kw | 45 | 60 |
바닥 면적 | mm | 4000x3100 | 4350x4000 |
기계 높이 | mm | 4100 | 4500 |
기계 무게 | 1kg | 12000 | 16.5 |
표준 구성
* 표준 구성
* 완전히 닫힌 보호 보호
* 에어컨이 있는 전기 캐비닛
* 오일 냉장고
* 칩 컨베이어와 철폐차
* 전기 도구 탑 4 역
* 평준화 블록
* 세 가지 색상 경고등
* 자동 윤활 시스템
* 작동등
* 수압 시스템
* 냉각 액체 시스템
* 완전히 닫힌 보호 보호
* 에어컨이 있는 전기 캐비닛
* 오일 냉장고
* 칩 컨베이어와 철폐차
* 전기 도구 탑 4 역
* 평준화 블록
* 세 가지 색상 경고등
* 자동 윤활 시스템
* 작동등
* 수압 시스템
* 냉각 액체 시스템
상세한 사진

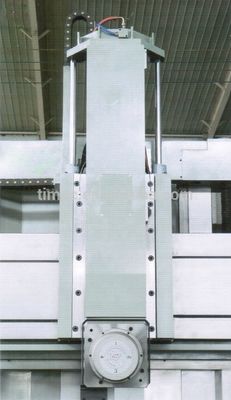

수직 도구 기둥
*중간 위치에서 이중 균형 실린더와 모터의 구조를 채택하여 ram의 올림 안정성을 보장하고 작업 조각의 효율적인 가공 정확성을 보장합니다.X/Z 축은 강박 윤활을 채택, 윤활 시스템은 기계 시작 후 시간에 윤활 수 있습니다.

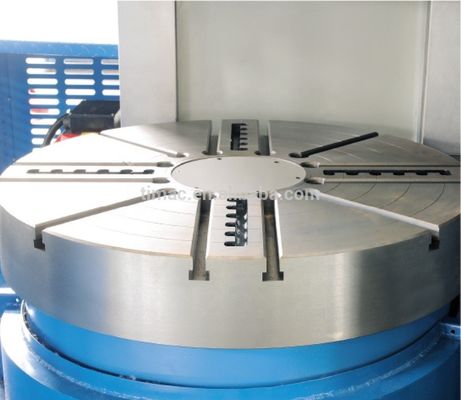

작업 테이블 드라이브
* 낮은 속도와 높은 속도를 가진 2단 모터를 사용하여 직선 좁은 V 벨트 드라이브 작업 회전을 통해 전송하여 작업 테이블이 높은 속도를 얻습니다.
리프팅 스크루
* 이중 호스팅 구조를 사용하여, AC 모터 드라이브는 기어 박스를 통해 기둥의 양쪽에 나사, 오래된 유형의 CNC 수직 턴의 리프팅 메커니즘과 비교합니다.가로 빔의 수평 정확도는 더 안정적입니다..

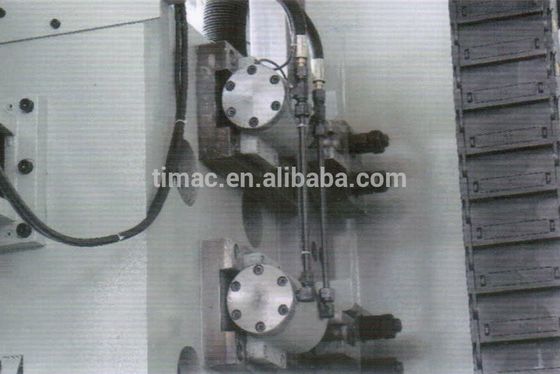

포지셔닝 클램핑
* 기계는 빔의 뒷면에 4개의 클램핑 포인트를 가지고 있습니다. 클램핑 메커니즘과 빔 리프팅 모터는 서로 연결됩니다. 4개의 클램핑 포인트가 균등하게 분포되어 있으며 클램핑 힘의 균형,빔을 꽉 고정 시 빔을 꽉 고정 시 꽉 고정 시 꽉 고정 시.
먹이 단위
* 도구 기둥 수평 공급 (X 축) 및 램 수직 공급 (Z 축) 는 변속기 감소기 구슬 나선 운전을 통해 AC 서보 모터에 의해 구동됩니다.유연한 접착 연결을 통해 줄기기와 나사, 높은 전송 효율, 작은 전송 오류, 높은 전송 정확도.
4 역 전기 도구 포스트
* 높은 위치 정확성, 큰 클램핑 힘, 큰 로딩 용량, 안정적이고 신뢰할 수 있습니다.
* 독보적인 구두 컷어 홀더, 더 정확한 위치, 더 큰 클램핑 힘.
* 독보적인 구두 컷어 홀더, 더 정확한 위치, 더 큰 클램핑 힘.
