제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY
모델 번호: AK-1000, AK-800

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $38,999.00/sets 1-1 sets
포장 세부 사항: 나무상자 또는 합판상자, 팔레트
공급 능력: 800개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 1500
구조: 플랫 베드 선반 기계가공 능력: 무거운 짐
맥스. 중량의 제조 공정에 있는 제품(KG): 3000 베드 (밀리미터)의 폭: 600 밀리미터
스핀들 모터 전원(kW): 15 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 420mm
여행 (Z 주축)(MM): 1500mm 위치 결정 정밀도 (밀리미터): ±0.001
반복성 (X/Y/Z) (밀리미터): ±0.008 크기 (L*W*H): 4105x2219x2010mm
전압: 200V - 460V CNC 제어 시스템: 지멘스 808d
절삭 공구대 정거장: 4 무게 (kg): 5300
보증: 1년 주요 판매점: 긴 서비스 라이프
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 색상: 맞춤형 옵션
가늘고 긴 테이프녹화자: 미터법 120(미터법 150 선택 가능) 기계 종류: CNC 중장비 수평 선반
스핀들 속도(수동 4단계): 8-800(단계별 무단계) 스핀들 속도(자동 4단계): 8-800(단계별 무단계)
스핀들 속도(수동): 6-750(18단계) X축 급속이송속도: 4000mm/분
Z축 급속이송속도: 5000 밀리미터 / 분 가공 정확도: IT6
평활도: 라1.6um 조건: 새로운
바이트 설치대 브랜드: 야싱 적용 가능한 산업: 제조 공장, 건설 작업
전시실 위치: 캐나다, 영국, 미국, 이탈리아, 프랑스, ​​독일, 브라질, 페루, 파키스탄, 멕시코, 러시아, 스페인, 칠레, UAE, 알제리, 우즈베키스탄, 호주 맥스. 방추 속도 (r.p.m): 800 분당
축 구멍(MM): 100 (140 선택) 맥스. 거꾸로 된 길이 (밀리미터): 1350
판매 유형: 핫 제품 2021 핵심 부품: 베어링, 모터, 펌프, 기어, 압력용기, 기어박스, CNC 시스템

제품 설명

큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 0
제품 설명
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 1
√ FANUC/GSK/SIEMENS CNC 시스템
√ 3턱 턱
√ 4역 전기 도구 기둥
√ 작업등
√ 냉각 시스템
√ 반 닫힌 보호기
√ 수동 펄스 생성기 (MPG)
√ 죽은 센터
√ 기름 총
√ 조종등
√ 자동 윤활 펌프
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
_ 4턱 턱
_ 안정적으로 쉬세요
_ 휴식을 따르세요
_ 수압 턱
펌틱 턱
_ 수압 톱스틱
_ 6역 도구 기지
라이브 센터
에어컨
칩 컨베이어
완전 경비
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 2
사양
단위
AK-800
AK-1000
맥스, 침대 위로 돌라
mm
800
1000
맥스.. 횡단 슬라이드
mm
480
680
중앙 사이의 거리는
mm
1000/1500/2000/3000/4000/5000/6000/8000/-

최대 회전 길이
mm
850/1350/1850/2850/3850/4850/5850/7850/-

침대 너비
mm
600
600
충전 용량
1kg
3000
3000
스핀드 코
mm
C11 (C15 선택)
C11 (C15 선택)
스핀들 뚫기
mm
100 (140 선택)
100 (140 선택)
스핀드 톱니
-
메트릭 120 (메트릭 150 선택)
메트릭 120 (메트릭 150 선택)
스핀드 속도 (수동 단계)
rpm
6-750 (18)
6-750 (18)
스핀드 속도 (수동 4단계 무단)
rpm
8-800
8-800
스핀드 속도 (하이드로릭 4단계, 무단)
rpm
8-800
8-800
중앙 높이
mm
400
500
턱 크기
mm
400
400
X/Z 축 미니 먹이 단위
mm
00.001/0.001
00.001/0.001
X/Z축 급식속도
mm/min
4000/5000
4000/5000
크로스 여행 (X)
mm
420
420
도구 기둥 종류
-
V4 (V6/H6/H8 선택)
V4 (V6/H6/H8 선택)
도구 변경 시간
s
2.4
2.4
타워 반복 위치 정확성
mm
0.008
0.008
도구 섹션 크기
mm
40x40
40x40
꼬리줄기 깃 지름
mm
100
100
꼬리줄기 깃 여행
mm
250
250
꼬리 깃털
-
MT6 (MT5 선택)
MT6 (MT5 선택)
CNC 시스템
-
FANUC/GSK/SIEMENS
FANUC/GSK/SIEMENS
작업 정확성
-
IT6
IT6
표면 거칠성
μm
라16
라16
주전자 전력
kw
15
15
기계 무게
1kg
4800/5300/5600/6000/6800/7600/8250/9750/-

기계 길이
mm
3605/4105/4645/5600/6430/7600/8485/10485/-

기계 너비
mm
2219
2219
기계 높이
mm
1830
2010
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 3
1.이 시리즈 CNC 톱니질 표준 철 (HT300) 을 채택 두 번째 노화 치료 후, 그것은 안정적인 성능의 특징을 가지고, 가이드 길이 너비 (600 mm), 좋은 경직성,진동 방지 능력; 중기동성 경화 (SHAW 68 이상의 경화) 로 가공되고 수입 된 가이드웨이 밀링 머신으로 가공하여 긴 서비스 수명, 높은 정밀도 및 좋은 유지보수를 보장합니다.
2.침대 (1000mm-5000mm) 는 1 조각, 6000mm 및 침대 위에 2 조각이 있습니다.
3.이 시리즈 기계 스핀들 구멍은 두 가지 종류가 있습니다, 하나는 Φ100mm, 다른 Φ140mm입니다. 스핀들 베어링은 HRB, LYC 및 ZWZ에 의해 만들어진 중국의 잘 알려진 베어링을 사용합니다.SKF 및 기타 수입 굴착기더 큰 막대기 또는 튜브 부품 처리를 충족하기 위해 Φ140mm의 구멍 지름.
4. M-코드로 제어되는 자동 수압 4계속 교환기, S-코드 선택으로 제어되는 자동 단계없는 속도 변경기; 수동 4 단계 변화 속도 변경기, 수동으로 제어되는,S-코드 선택으로 제어되는 자동 단계없는 속도 변경수동 18단계 변속 속도 수동 제어
5. 스핀들 박스는 동형 구조를 채택하여 열 변형을 균일하게하고 스핀들 중심의 오차를 피합니다. 열 변형을 줄이기 위해,머리가 오일 바드 사이클로 윤활주요 샤프트의 앞쪽 끝은 쌍방향 각성 접촉 공 베어링의 3 개의 지원 구조를 채택합니다. 정확성을 향상시키고 경직성을 높입니다.헤드 스톡의 기어 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅.
6. 주요 모터는 15 kW의 고전력 주파수 모터입니다. F400 표준 수동 3 턱 자중심 턱을 갖추고 있습니다. 최종 사용자의 요구 사항에 따라 다른 크기 수동,공기 및 수압 3 턱 및 4 턱 턱을 선택할 수 있습니다..
7. 모든 톱니 기계는 전기 타워와 함께 장착되어 있으며, 자유롭게 들어올리고, 도구 변경이 빠르고 쉽습니다. 수직 4 및 6 스테이션, 수평 6 스테이션 및 다른 전기 타워가 있습니다.
8. 배달 전 모든 턴 기계는 동적 정확성 감지 및 보상에 대한 영국 레니쇼 레이저 탐지기로 테스트됩니다.그래서 톱니 기계는 높은 위치 정확도와 반복 위치 정확도를 가지고.
9. CNC 시스템은 국제적으로 유명한 FANUC, SIEMENS 또는 중국 GSK AC 서보 제어 시스템을 사용합니다. 톱니 기계는 반 닫힌 보호 또는 완전히 닫힌 보호를 채택합니다.비상 정지 안전 버튼을 장착, 기계가 제어 회로의 특수 설계로 인해 갑자기 급격한 전력 고장 또는 다른 고장이 발생했을 때,그것은 기계와 인력의 안전을 보장하는 자가 보호 될 수 있습니다조작 패널은 지상에서 약 1500mm에 위치하고 있으며, 매우 완만하고 인체공학적이며 쾌적하고 조작이 쉽고 기계의 작동을 이해합니다.
10.톱니 기계의이 시리즈는 광범위하게 사용되고, 유연한 작동, 내부 및 외부 실린더 표면을 돌리는 것과 같은 샤프트, 세트, 디스크 부품의 복잡한 모양의 모든 종류의 처리에 적합합니다.피침형 표면, 원형 표면, 끝면, 구슬, 방, 힌팅, 특히 다종, 작은 턴 팩 처리, 프로세스 적응력, 높은 처리 효율, 낮은 폐기물 비율,좋은 제품 일관성, 프로그래밍이 쉬우며, 작업이 간단하며, 작업자의 기술적 요구 사항을 줄이는 것이 이상적인 기계 처리 매체입니다.
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 4

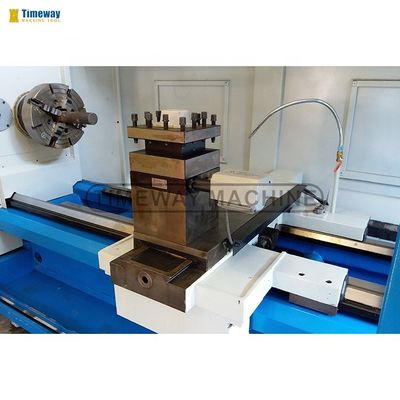

턱:

- 3 턱 턱은 빠르게 자중심 클램핑 부품에 표준으로 제공됩니다
- 선택적 4 턱 독립 턱 및 수압 턱

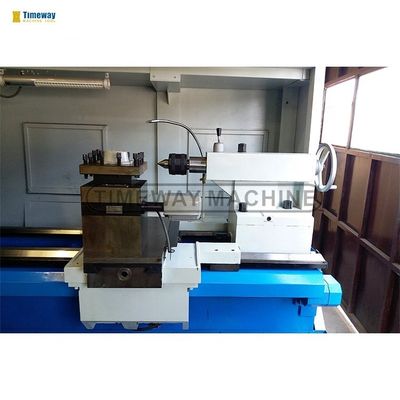

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.
- 선택적 빠른 변경 도구 포스트

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 5
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 6
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 7

수동으로 움직이는 꼬리:

유연하고 간단한 조작, 노동 강도를 줄이고 작동 즐거움을 증가.

CE 규격 전기 캐비닛:

명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.

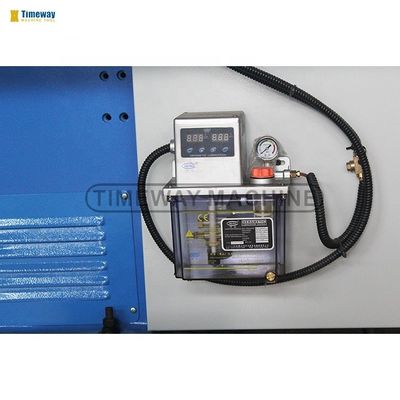

자동 윤활 펌프:

기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 8
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 9
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 10

4개의 역의 수직 탑:

표준

6개의 역의 수직 탑:

선택 사항

6개의 역의 수평 타워:

선택 사항
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 11
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 12
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 13
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 14

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 15
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 16
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 17

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 18
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 19
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 20

종합 테스트 부품:

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 21
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 22
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 23
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 24
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 25
큰 스윙 평면 베드 라트 CNC 회전 토너와 맥스. 작업 조각의 길이 1500mm 26
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
