상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 4000 | 가늘고 긴 속도(r.p.m)의 범위: | 3.15 - 315 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 755 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 22 |
| 전압: | 220V/380V/400V | 크기 (L*W*H): | 7100x2150x1700mm |
| 무게 (kg): | 11000 킬로그램 | 보증: | 1년 |
| 주요 판매점: | 경쟁력 있는 가격 | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 기계 구조: | 한 조각 |
| 가이드웨이 유형: | V플랫형 | 척 사이즈: | 1000mm |
| 베드 위에서 흔들리세요: | 1000mm | 크로스슬라이드 위에서 흔들리세요: | 615mm |
| X-축 여행: | 520 밀리미터 | Z축 여행: | 4000mm |
| 상단 도구 포스트 이동: | 300mm | 공구 섹션 크기: | 45X45mm |
| 공구대 회전 각도: | 90' | 조건: | 새로운 |
| 축 구멍(MM): | 130 | 적용 가능한 산업: | 건축 자재 상점, 기계 수리점, 제조 공장, 소매, 건설 공사 |
| 전시실 위치: | 캐나다, 터키, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 페루, 사우디 아라비아, 파키스탄, 멕시코, 러시아, 칠레, UAE, 알제리, 루마니아, 남아프리카, 호주 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 3800 밀리미터 | 연도: | 2020 |

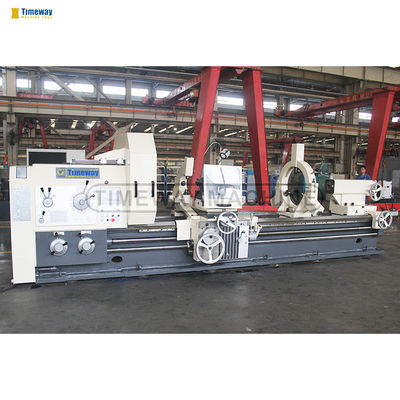

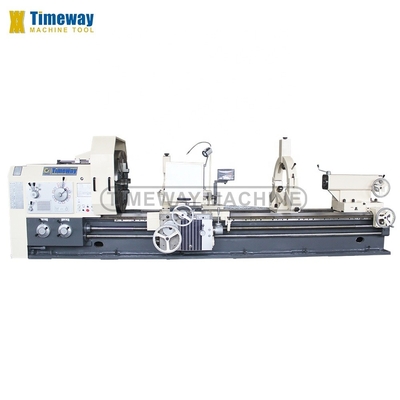

제품 설명
제품 설명
특징:
* 이 시리즈 수평 톱니바퀴는 주름, 철강 및 비철강의 크고 중형 부품을 가공하기에 적합합니다.
금속. 그것은 외곽 원, 내부 구멍, 끝 얼굴, 구획, 드릴링, boring 및 둥지를 돌릴 수 있으며, 다양한 내부 돌릴 수 있습니다
그리고 외부 스레드, 예를 들어 메트리컬, 인치, 모듈 및 지름.
* 기계는 고체, 단단한 강도, 높은 전력, 넓은 속도 범위, 그리고 높은 속도와 강력한
절단: 완성되면 둥근 면의 오류는 0.01mm 이상이고, 원통형의 차원의 오류는 300mm의 측정 길이에서 0.03mm 이상이 아닙니다.
* 침대는 주사 구조 침대로 만들어졌습니다. 내부 갈비뼈는 합리적인 배열과 높은 경직성을 가지고 있으며, 안내 레일은 중간 주파수 진압 쇄기 과정을 채택합니다.슬라이딩 가이드 표면에, 횡단 방지 안내판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태입니다.따라서 저속 크롤링의 발생을 피합니다..

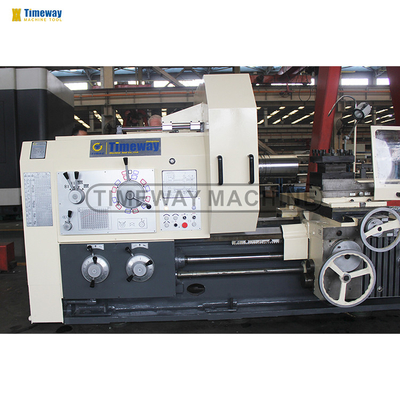

* 기계 스핀들 베어링은 유명한 브랜드 제품을 채택합니다. 스핀들 박스는 열 변형을 균일하게하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택합니다.열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 메인 샤프트의 앞쪽 끝은 두 줄의 각성 접촉 구슬 베어링의 3 개의 지원 구조를 채택합니다.정확성 향상 및 경직성 증가. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확도를 유지할 수 있습니다.
* 755mm의 침대가있는 높은 딱딱한 1 조각 유형의 침대는 기계가 강한 안정성과 높은 정밀도를 보장하며 센터 사이의 부하 용량은 최대 6000 kg까지 될 수 있습니다.선택적으로 8000kg.
* 스핀드 표준 구멍 지름은 Φ130 mm이며, A2-15 스핀드 코 연결 유형을 채택하면 스핀드의 러나웃 정확도가 더 좋습니다.
* 기계는 상위 도구 기둥에 의해 짧은 피침형 표면을 절단 할 수 있으며, 긴 피침형 표면을 상위 도구 기둥과 길쭉한 공급 장치로 함께 회전 할 수 있습니다.
* 높은 전력, 높은 강도 및 높은 속도 및 강력한 절단을위한 넓은 속도 범위, 33 회로와 3.15-315 rpm의 속도 범위.
* 가공 필요에 따라 고객은 전기 이동 스톱을 선택할 수 있으며, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킬 수 있습니다.
* 이 시리즈 수평 톱니바퀴는 주름, 철강 및 비철강의 크고 중형 부품을 가공하기에 적합합니다.
금속. 그것은 외곽 원, 내부 구멍, 끝 얼굴, 구획, 드릴링, boring 및 둥지를 돌릴 수 있으며, 다양한 내부 돌릴 수 있습니다
그리고 외부 스레드, 예를 들어 메트리컬, 인치, 모듈 및 지름.
* 기계는 고체, 단단한 강도, 높은 전력, 넓은 속도 범위, 그리고 높은 속도와 강력한
절단: 완성되면 둥근 면의 오류는 0.01mm 이상이고, 원통형의 차원의 오류는 300mm의 측정 길이에서 0.03mm 이상이 아닙니다.
* 침대는 주사 구조 침대로 만들어졌습니다. 내부 갈비뼈는 합리적인 배열과 높은 경직성을 가지고 있으며, 안내 레일은 중간 주파수 진압 쇄기 과정을 채택합니다.슬라이딩 가이드 표면에, 횡단 방지 안내판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태입니다.따라서 저속 크롤링의 발생을 피합니다..
* 기계 스핀들 베어링은 유명한 브랜드 제품을 채택합니다. 스핀들 박스는 열 변형을 균일하게하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택합니다.열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 메인 샤프트의 앞쪽 끝은 두 줄의 각성 접촉 구슬 베어링의 3 개의 지원 구조를 채택합니다.정확성 향상 및 경직성 증가. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확도를 유지할 수 있습니다.
* 755mm의 침대가있는 높은 딱딱한 1 조각 유형의 침대는 기계가 강한 안정성과 높은 정밀도를 보장하며 센터 사이의 부하 용량은 최대 6000 kg까지 될 수 있습니다.선택적으로 8000kg.
* 스핀드 표준 구멍 지름은 Φ130 mm이며, A2-15 스핀드 코 연결 유형을 채택하면 스핀드의 러나웃 정확도가 더 좋습니다.
* 기계는 상위 도구 기둥에 의해 짧은 피침형 표면을 절단 할 수 있으며, 긴 피침형 표면을 상위 도구 기둥과 길쭉한 공급 장치로 함께 회전 할 수 있습니다.
* 높은 전력, 높은 강도 및 높은 속도 및 강력한 절단을위한 넓은 속도 범위, 33 회로와 3.15-315 rpm의 속도 범위.
* 가공 필요에 따라 고객은 전기 이동 스톱을 선택할 수 있으며, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킬 수 있습니다.
사양 | 단위 | AL-1000Bx4M |
맥스, 침대 위로 돌라 | mm | 1000 |
크로스 슬라이드 | mm | 615 |
중앙 사이의 거리는 | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
최대 회전 길이 | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
침대 너비 | mm | 755 |
충전 용량 | 1kg | 6000 (선택: 8000) |
스핀드 코 | - | A2-15 (8xM22) |
스핀들 뚫기 | mm | 130 |
스핀드 톱니 | - | 미트릭 140 |
스핀드 속도 범위 | rpm | 전면 3.15-315, CW 3.5-291 |
스핀드 속도 단계 | 단계 | 앞: 21, 뒤: 12 |
X/Z축 피드 종류 | 종류 | 56/56 |
공급 범위 | mm | 길도: 0.1-12; 가로: 0.05-6; 상단 도구 기둥: 0.025-3 |
메트릭 스레드 범위 (종) | mm | 1-120 (44) |
인치 가닥 범위 (종) | TPI | 28-1/4 (31) |
모듈 스레드 범위 (종) | MP | 0.5-60 (45) |
직선 가닥 범위 (종) | DP | 1/2-56 (38) |
도구 기단에서 스핀들 중심까지의 거리 | mm | 48 |
도구 기둥 회전 각도 | ° | ±90° |
크로스 슬라이드 이동 | mm | 520 |
상단 슬라이드 이동 | mm | 300 |
도구 섹션 크기 | mm | 45x45 |
급식 속도 | mm/min | 경상선: 3740; 가로: 1870; 최고 도구 기둥: 935 |
꼬리줄기 깃 지름 | mm | 160 |
꼬리줄기 깃 여행 | mm | 300 |
꼬리 깃털 | - | MT6 |
주전자 전력 | kw | 22 |
기계 길이 | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
기계 너비 | mm | 2150 |
기계 높이 | mm | 1700 |

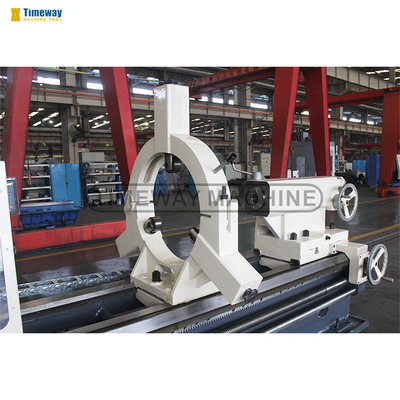

· 4턱 독립 턱 · 안정적인 휴식 (길이 3M 이상) · 휴식을 따르십시오 (길이 3M 이상) · 수동으로 움직이는 꼬리 · 꼬리 덩어리의 죽은 중심 · 4역 도구 포스트 · 냉각 시스템 · 작업등 · 도구 및 도구 상자 · 평준화 윙과 볼트 · 운영 설명서 (영어) | · 얼굴판 · 2 축 또는 3 축 디지털 표시기 · 턱 보호 · 과대 경비 · 후방 스프래시 보호 · 빠른 도구 변경 · 밀링 장착장치 |
