최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMEWAY
모델 번호: VLK1250E

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $110,000.00/sets 1-2 sets
포장 세부 사항: 팔레트
공급 능력: 300개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

종류: 수직 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 1000
기계가공 능력: 무거운 짐 맥스. 중량의 제조 공정에 있는 제품(KG): 5000
베드 (밀리미터)의 폭: 1010 밀리미터 스핀들 모터 전원(kW): 30
축의 번호: 싱글 감원의 수: 2
여행 (X 주축)(MM): 820mm 여행 (Z 주축)(MM): 650 밀리미터
위치 결정 정밀도 (밀리미터): ±0.02 반복성 (X/Y/Z) (밀리미터): ±0.01
크기 (L*W*H): 4780x2570x4400mm 전압: 380V/400V/440V
CNC 제어 시스템: 지멘스 절삭 공구대 정거장: 4
무게 (kg): 11000 보증: 1년
주요 판매점: 유연한 생산 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
CNC 또는 아니: CNC 맥스. 절단 직경: 1250 밀리미터
작업 조각의 최고 높이: 1000mm Max. 최대. Weight of Workpiece 공작물의 무게: 5000 킬로그램
작업대 지름: 1010 밀리미터 방추 속도: 1.25-200분당
전력량: 30KVA CNC 시스템: 지멘스 808d
맥스. 스윙지름 (밀리미터): 1250 보증 기간: 1Year
조건: 새로운 적용 가능한 산업: 재료사, 기계류 정비소를 구축하기
전시실 위치: 미국, 이탈리아, 독일, 멕시코, 러시아, 루마니아, 남아프리카, 호주 판매 유형: 일반 제품
핵심 부품: 태도, 모터, 펌프, 기어, PLC, 압력 용기, 기어박스 맥스. 거꾸로 된 길이 (밀리미터): 1000
맥스. 방추 속도 (r.p.m): 200회속 축 구멍(MM): 251
항구: 중국 항구

제품 설명

단일 컬럼 CNC 수직 톱니

VLK800E VLK1250E VLK1600E VLK2000



주요 전망



최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 0



요약



기계 요약

  • 기계 도구는 크고 얇고 무거운 불규칙 작업 부품을 처리하기에 적합합니다. 인어시아 무게로 인한 작업 부서의 둥근성 오류가 없습니다. 작업 부서의 둥근성 정밀도를 보장합니다.작업 조각의 무게로 인해, 그래서 작업 조각과 고정은 닫힌, 짧은 작업 조각 로딩 및 로딩 시간 및 안정성을 보장 할 수 있습니다.
  • 기둥, 빔, 그리고 램 가이드웨이는 진압 후 깎아, 슈퍼 마모 저항을 가지고 서비스 수명을 연장; 독특한 전체 폐쇄 방패는 잔해와 냉각액 스프래치를 방지,환경 보호 목적.
주요 공연

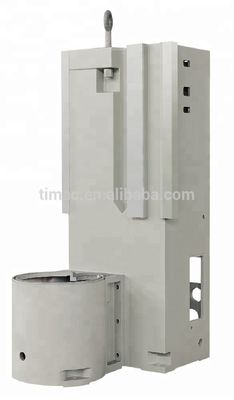

구조 와 특징



최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 1

*기둥은 좋은 열 안정성, 높은 강도 및 높은 딱딱성을 실현하기 위해 상자형 구조 및 합리적인 레이아웃 강화제의 최적화 디자인을 채택합니다.
*기둥 가이드웨이는 마감 후 磨을 채택하여 마모 저항을 향상시키고 서비스 수명을 연장합니다.가이드웨이 보호 및 부패율을 줄이기 위해 스테인레스 스틸 밀폐 덮개를 채택.



기둥 가이드웨이 너비 ((mm)

VLK800E 1070

VLK1250E 1190

VLK1600E 1460

VLK2000E 1970

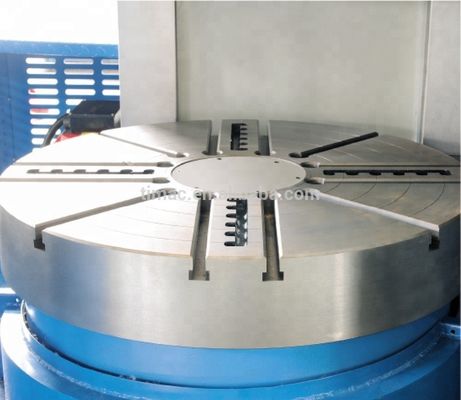

작업 테이블
최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 2



스핀드 유닛 및 빔
최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 3




먹이 단위
도구 기둥 수평 공급 (X축) 및 램 수직 공급 (Z축) 는 변속기 절감기 구슬 나선을 통해 AC 서보 모터를 통해 구동됩니다.유연한 접착 연결을 통해 줄기기와 나사, 높은 전송 효율, 작은 전송 오류, 높은 전송 정확도.

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 4



메인 드라이브 시스템

스핀드 속도 범위 (rpm)

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 5


최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 6

*주요 변속기는 기어 드라이브를 채택하고, 기어는 고강성 물질과 진압 및 밀림 프로세스를 채택하므로 고속 절단 힘, 높은 전송 정확도 및 속도를 실현 할 수 있습니다.그리고 변속기의 진동과 소음을 줄입니다.
*주 변속기는 수평 스핀드 서보 모터에 의해 제어됩니다, 네 차례의 스텝리스 속도를 실현 할 수 있습니다. 모든 재료 워크피스를 처리하기에 적합합니다.스핀들 넓은 속도 변경 및 큰 토크를 실현하기 위해 무거운 절단, 큰 지름의 작업 조각에 대한 저속 및 무거운 절단 및 작은 지름의 작업 조각에 대한 고속 절단.
*큰 기어 고등급 합금 강철을 채택하고, 고정밀 기어 썰기 기계에 의해 깎아, 스핀들 실행의 노이즈를 줄입니다.



4 역 전기 도구 포스트
1높은 위치 정확성, 큰 클램핑 힘, 큰 로딩 용량, 안정적이고 신뢰할 수 있습니다.
2- 독특한 비둘기 꼬리 컷어 홀더, 더 정확한 위치, 더 큰 클램핑 힘

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 7



전기 캐비닛
1. 전기 캐비닛을 직접 기둥 내부에 배치, 그래서 구조는 더 컴팩트, 공간을 절약. 아름다운 외관, 와이어 표시 명확하고 완전하고, 배선 및 깔끔;침대에 전기 캐비닛의 연결은 특별한 케이블 연결을 채택.
2전기 캐비닛은 에어컨, 안전 및 표준으로 장착되어 있습니다. 컨트롤러의 일정한 온도, 컨트롤러의 안정성을 보장합니다.

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 8



다른 것

 최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 9

사양 목록



기술 매개 변수

사양

단위

VLK800E

VLK1250E

VLK1600E

VLK2000E

용량

최대 회전 지름

mm

950

1250

1600

2000

최대 절단 지름

mm

800

1250

1600

2000

작업 조각의 최고 높이

mm

800

1000

1000

1250

작업 조각의 최대 무게

1kg

2000

5000

8000

12000

작업 테이블

주전자 전력

kw

22

22

30

37

작업 테이블 지름

mm

800

1010

1400

1800

작업 테이블의 최대 토크

KN.m

10

17.5

25

32

작업 테이블 속도의 범위

rpm

2-320

1.25-200

1-160

4-125

도구

툴 스테이션 번호

PC.

4

4

4

4

도구 턱의 구간

외부 회전 도구

mm

32*40

32*40

32*40

32*40

디르브 타입



전기

전기

전기

전기

X/Z축

X축 공 나사 크기

(디아.*스크루프 피치)

mm

50*10

50*10

50*10

50*10

Z축 구형 나사 크기

(디아.*스크루프 피치)

mm

50*10

50*10

50*10

50*10

최대 이동 (X/Z)

mm

-20-550/650

-20-800/650

-20-1030/800

-20-1150/800

공급 범위 (X/Z)

mm

0.1-500

0.1-500

0.1-500

0.1-500

급식 속도

mm/min

2000

2000

2000

2000

다른 것

CNC 시스템



시멘스 808D

시멘스 808D

시멘스 808D

시멘스 808D

세르보 모터 토크 (X/Z)

N.m

10

10

10

10

전력

KVA

30

37

45

52

기계의 순량

1kg

8500

11000

14500

18500

기계 차원

(L*W*H)

mm

4300*2380*4290

4780*2570*4400

5630*3010*4660

5800*3685*4940





표준 구성

  • 자동 윤활 시스템
  • 완전히 닫힌 방패
  • 에어컨을 갖춘 전기 캐비닛
  • 정밀 오일 냉각기
  • 시멘스 808D
  • 자동 칩 제거 (측면 제거)

선택적 구성

  • 시멘스 828D CNC 시스템
  • FANUC 0i-mate TD CNC 시스템
  • 특수 장착장치

스핀드 전력/토크

최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 10



기계 차원

모델

길이는 ((L)

너비 (B)

높이 ((H)

VLK800E

4300

2380

4290

VLK1250E

4780

2570

4400

VLK1600E

5630

3010

4660

VLK2000E

5800

3685

4940



최대 스윙 지름 1250mm 단일 컬럼 CNC 수직 톱니 기계 VLK1250E 11
