상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 8000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 2000 | 베드 (밀리미터)의 폭: | 550 밀리미터 |
| 스핀들 모터 전원(kW): | 11 | 축의 번호: | 1 |
| 감원의 수: | 2 | 여행 (Ｘ 주축)(MM): | 390 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 7850mm(7850mm) | 위치 결정 정밀도 (밀리미터): | ±0.01 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.006 | 크기 (L*W*H): | 10580x1800x1880 |
| 전압: | 200V-460V | CNC 제어 시스템: | 화낙 |
| 절삭 공구대 정거장: | 4 | 무게 (kg): | 10200 |
| 보증: | 1년 | 주요 판매점: | 높은 정확도 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 시엔시 컨트롤러: | FANUC 0i-TF 시스템 |
| 연장 코: | C11 | 가늘고 긴 테이프녹화자: | 미터법 120 |
| 방추 속도: | 7.5-1000 분당 회전수 | 스핀들 단계: | 기계 모델로 |
| 최소 공급 단위: | 0.001 밀리미터 | 가공 정확도: | IT6 |
| 작업 거칠기: | 라1.6um | 터릿 타입: | 6/8/10-스테이션 선택 가능 |
| 판매 후 서비스 제공: | 온라인 지원 | 조건: | 새로운 |
| 축 구멍(MM): | 100 | 바이트 설치대 브랜드: | 야신 |
| 적용 가능한 산업: | 기계 수리점, 제조 공장, 식품 및 음료 공장, 인쇄점, 에너지 및 광산 | 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 필리핀, 브라질, 멕시코, 러시아, 스페인, 칠레, 알제리, 남아프리카, 호주 |
| 판매 유형: | 일반 제품 | 핵심 부품: | 베어링, 모터, 펌프, 기어, PLC, 압력용기, 엔진, 기어박스, CNC 시스템 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 7850 | 연도: | 2021 |
| 맥스. 방추 속도 (r.p.m): | 1000rpm | 항구: | 중국 공항 |
제품 설명
제품 설명
√ FANUC/GSK/SIEMENS CNC 시스템 √ 3턱 턱 √ 4역 전기 도구 기둥 √ 작업등 √ 냉각 시스템 √ 반 닫힌 보호기 √ 수동 펄스 생성기 (MPG) √ 죽은 센터 √ 기름 총 √ 조종등 √ 자동 윤활 펌프 √ 수동으로 움직이는 꼬리 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | _ 4턱 턱 _ 안정적으로 쉬세요 _ 휴식을 따르세요 _ 수압 턱 펌틱 턱 _ 수압 톱스틱 _ 6역 도구 기지 라이브 센터 에어컨 칩 컨베이어 완전 경비 |
사양 | 단위 | AK-630B | AK-800B | AK-940B | ||
맥스, 침대 위로 돌라 | mm | 630 | 800 | 940 | ||
맥스.. 횡단 슬라이드 | mm | 340 | 510 | 650 | ||
중앙 사이의 거리는 | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
최대 회전 길이 | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
침대 너비 | mm | 550 | 550 | 550 | ||
충전 용량 | 1kg | 2000 | 2000 | 2000 | ||
스핀드 코 | mm | C11 | C11 | C11 | ||
스핀들 뚫기 | mm | 100 | 100 | 100 | ||
스핀드 톱니 | - | 미트릭 120 | 미트릭 120 | 미트릭 120 | ||
스핀드 속도 (수동 단계) | rpm | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
스핀드 속도 (수동 4단계 무단) | rpm | 7.5-1000 | 6~800 | 6~800 | ||
스핀드 속도 (하이드로릭 4단계, 무단) | rpm | 7.5-1000 | 6~800 | 6~800 | ||
중앙 높이 | mm | 315 | 400 | 470 | ||
턱 크기 | mm | 325 | 325 | 325 | ||
X/Z 축 미니 먹이 단위 | mm | 00.001/0.001 | 00.001/0.001 | 00.001/0.001 | ||
X/Z축 급식속도 | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
크로스 여행 (X) | mm | 390 | 475 | 475 | ||
도구 기둥 종류 | - | V4 (V6/H6/H10 선택) | V4 (V6/H6/H10 선택) | V4 (V6/H6/H10 선택) | ||
도구 변경 시간 | s | 2.4 | 2.4 | 2.4 | ||
타워 반복 위치 정확성 | mm | 0.008 | 0.008 | 0.008 | ||
도구 섹션 크기 | mm | 32x32 | 32x32 | 32x32 | ||
꼬리줄기 깃 지름 | mm | 100 | 100 | 100 | ||
꼬리줄기 깃 여행 | mm | 250 | 250 | 250 | ||
꼬리 깃털 | - | MT5 | MT5 | MT5 | ||
작업 정확성 | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
표면 거칠성 | μm | 라16 | 라16 | 라16 | ||
주전자 전력 | kw | 11 | 11 | 11 | ||
기계 무게 | 1kg | 3500/3700/4000/4500/5000/6100/7100/8000/10200/- | ||||
기계 길이 | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
기계 너비 | mm | 1800 | 1800 | 1800 | ||
기계 높이 | mm | 1880 | 1930 | 1930 | ||
CNC 시스템 | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
기계 세부 정보

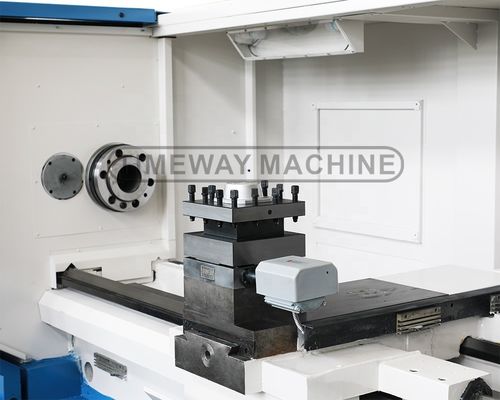

턱:
- 3 턱 턱은 빠르게 자중심 클램핑 부품에 표준으로 제공됩니다
- 선택적 4 턱 독립 턱 특수 모양의 부분을 클램핑.

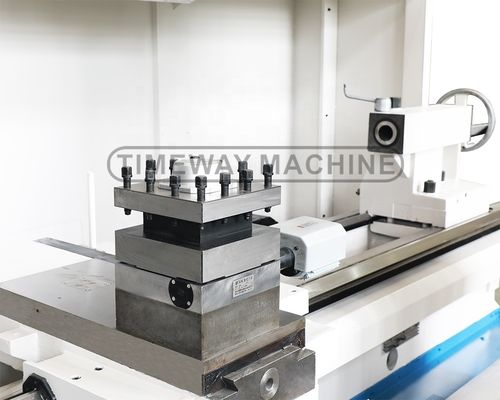

4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.

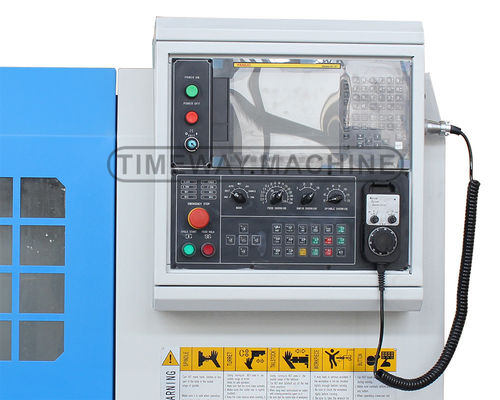

CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.

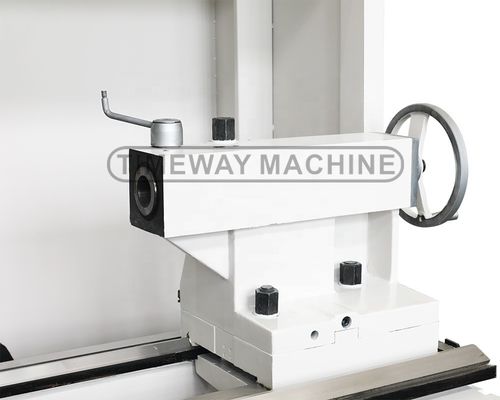

수동으로 움직이는 꼬리:
유연하고 간단한 조작, 노동 강도를 줄이고 작동 즐거움을 증가.

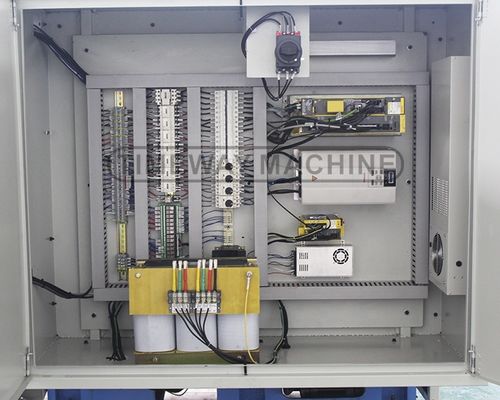

CE 규격 전기 캐비닛:
명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.
자동 윤활 펌프:
기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
4개의 역의 수직 탑:
표준
6개의 역의 수직 탑:
선택 사항
6개의 역의 수평 타워:
선택 사항
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품:
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
