제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
모델 번호: AK-1000B, AK-1250B, AK-1400B, AK-1600B

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $100,000.00/sets 1-2 sets
포장 세부 사항: 나무상자 또는 합판상자
공급 능력: 50개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 4000
구조: 플랫 베드 선반 기계가공 능력: 무거운 짐
맥스. 중량의 제조 공정에 있는 제품(KG): 6000(옵션: 8000) 베드 (밀리미터)의 폭: 755 밀리미터
스핀들 모터 전원(kW): 30 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 570 밀리미터
여행 (Z 주축)(MM): 4000mm 위치 결정 정밀도 (밀리미터): 0.01 밀리미터
반복성 (X/Y/Z) (밀리미터): 0.005 크기 (L*W*H): 6300*2530*2150
전압: 고객의 요구로서 CNC 제어 시스템: 화낙
절삭 공구대 정거장: 4 무게 (kg): 11800
보증: 1년 주요 판매점: 높은 정확도
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 CNC 또는 아니: CNC
색상: 맞춤형 옵션 척 사이즈: 1000mm
주축 구경: 130MM 가늘고 긴 테이프녹화자: 1:20(140mm)
방추 속도: 3.15-315(4교대, 무단계) 부하 용량: 6000kg (선택: 8000kg)
맥스. 스윙지름: 1250 밀리미터 주 엔진 전력: 30 kw
맥스 제조 공정에 있는 제품 길이: 4000mm 조건: 새로운
축 구멍(MM): 130 바이트 설치대 브랜드: 옌타이
전시실 위치: 캐나다, 영국, 미국, 이탈리아, 독일, 브라질, 페루, 인도네시아, 파키스탄, 멕시코, 러시아, 칠레, UAE, 루마니아, 남아프리카, 호주 연도: 다른 것
맥스. 방추 속도 (r.p.m): 320 분당 맥스. 거꾸로 된 길이 (밀리미터): 3800
적용 가능한 산업: 다른 식물을 제조한 기계류 정비소 판매 유형: 핫 제품 2021
핵심 부품: 베어링, 모터, 기어, PLC, 압력용기, 기타, 기어박스, CNC 시스템

제품 설명

6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 0
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 1
√ FANUC/GSK/SIEMENS CNC 시스템
√ 4턱 턱
√ 4역 전기 도구 기둥
√ 작업등
√ 냉각 시스템
√ 반 닫힌 보호기
√ 수동 펄스 생성기 (MPG)
√ 죽은 센터
√ 기름 총
√ 조종등
√ 자동 윤활 펌프
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
전기 이동 톱스톡
_ 안정적으로 쉬세요
_ 휴식을 따르세요
_ 6역 도구 기지
라이브 센터
에어컨
칩 컨베이어
완전 경비
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 2
사양
단위
AK-1000B
AK-1250B
AK-1400B
AK-1600B
맥스, 침대 위로 돌라
mm
1000
1250
1400
1640
맥스.. 횡단 슬라이드
mm
630
880
1030
1250
중앙 사이의 거리는
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/-
최대 회전 길이
mm
730/1300/1800/2800/3800/4800/5800/7800/9800/11800/-
침대 너비
mm
755
755
755
755
충전 용량
1kg
6000 (선택: 8000)
6000 (선택: 8000)
6000 (선택: 8000)
6000 (선택: 8000)
스핀드 코
mm
A2-15
A2-15
A2-15
A2-15
스핀들 뚫기
mm
130
130
130
130
스핀드 톱니
-
미트릭 140
미트릭 140
미트릭 140
미트릭 140
스핀드 속도 (하이드로릭 4단계, 무단)
rpm
5-320
5-320
5-320
5-320
중앙 높이
mm
500
625
700
820
턱 크기 (4-턱)
mm
1000
1000
1000
1000
X/Z 축 미니 먹이 단위
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
mm/min
3000/5000
3000/5000
3000/5000
3000/5000
크로스 여행 (X)
mm
570
570
690
630
도구 기둥 종류
-
V4/V6/V8
V4/V6/V8
V4/V6/V8
V4/V6/V8
도구 변경 시간
s
2.6
2.6
2.6
2.6
타워 반복 위치 정확성
mm
0.01
0.01
0.01
0.01
도구 섹션 크기
mm
40x40
40x40
40x40
40x40
꼬리줄기 깃 지름
mm
160
160
160
160
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
CNC 시스템
-
FANUC/GSK/SIEMENS
FANUC/GSK/SIEMENS
FANUC/GSK/SIEMENS
FANUC/GSK/SIEMENS
작업 정확성
-
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
μm
라16
라16
라16
라16
주전자 전력
kw
30
30
30
30
기계 무게
1kg
9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/-
기계 길이
mm
4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/-
기계 너비
mm
2530
2530
2780
2780
기계 높이
mm
2150
2150
2600
2600
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 3

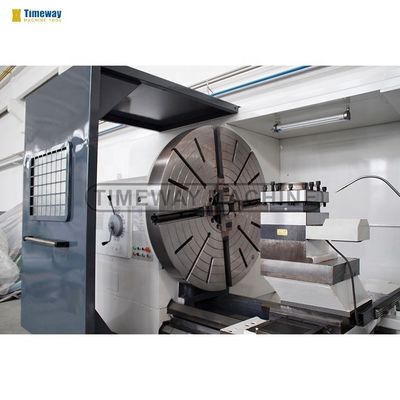

턱:

- 표준 4 턱 독립 턱 특수 모양의 부분을 클램핑.

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 4
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 5
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 6

꼬리류:

수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적으로 제공됩니다.

CE 규격 전기 캐비닛:

명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.

자동 윤활 펌프:

기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 7
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 8
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 9

4개의 역의 수직 탑:

표준

6개의 역의 수직 탑:

선택 사항

6개의 역의 수평 타워:

선택 사항
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 10
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 11
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 12
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 13

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 14
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 15
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 16

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 17
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 18
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 19

종합 테스트 부품:

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 20
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 21
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 22
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 23
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 24
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 25
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 26
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 27
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 28
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 29
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 30
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 31
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 32
6000kg 로딩 용량 야타이 평면 침대 금속 CNC 톱니바퀴 수평 제어 시스템 33
