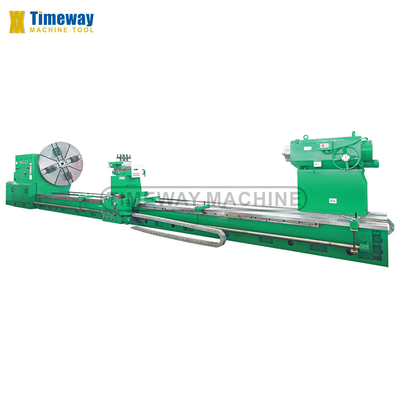

상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 10000 | 가늘고 긴 속도(r.p.m)의 범위: | 0.8 - 160 분당 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1600 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 75 |
| 전압: | 220V-440V | 크기 (L*W*H): | 13577x2515x2655mm |
| 무게 (kg): | 40000kg | 보증: | 1년 |
| 주요 판매점: | 강력한 절단력 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | TPI: | 1-14 |
| 자동 등급: | 사용 설명서 | 판매 후 서비스 제공: | 해외에 있는 기계 서비스용 엔지니어 |
| 제품 종류: | 수평 중장비 선반 | 부하 용량: | 40 톤 |
| 맥스. 크로스슬라이드 위에서 흔들리세요: | 2200mm | 중심 거리: | 3000~20000mm |
| 척의 최대 토크: | 80000N.m | 베드 폭: | 1600mm(3개 슬라이드웨이) |
| 맥스. 크로스슬라이드의 여행: | 800mm | 조건: | 새로운 |
| 적용 가능한 산업: | 제조 공장, 건설 작업 | 전시실 위치: | 캐나다, 미국, 이탈리아, 독일, 브라질, 페루, 멕시코, 러시아, 스페인, 칠레, UAE, 남아프리카, 호주 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 | 맥스. 거꾸로 된 길이 (밀리미터): | 9800mm(9800mm) |
| 축 구멍(MM): | 85 | 연도: | 2020 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
특징:
1. 기계 침대는 고도의 등급 주름과 함께 한 번 주름에 주름, 상자 모양의 통합 세 직사각형 철도 구조입니다
철 (HT 300). 두 번 노화 치료 후 안정성은 좋습니다. 안내 레일의 너비는 1600 mm, 딱딱성은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명을 보장, 높은
정확성과 좋은 유지.
2기계 도구의 주요 구동 메커니즘은 75 KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200스핀드는 0.8에서 160 r/min의 단계없는 속도 조절 범위를 얻습니다.
3. 공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀들 속도와 직접 관련이 있으며 공급 속도는 선택하기에 편리합니다.
4꼬리 스톡 펜은 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5. 전기 이동 스톱으로 장착 된 기계 도구 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6이 일련의 기계 도구는 두 가지 유형의 중앙 프레임을 제공합니다. 즉 폐쇄 된 중앙 프레임과 개방 된 중앙 프레임입니다.
7두 줄의 고 정밀 래크는 기계의 앞과 뒤에 설치되어 있습니다. 앞 래크는 카리 가급을
회전 스레드를 실현하고, 뒷줄의 래크는 모터화 된 움직임을 위해 꼬리 스톡을 구동합니다.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다. 스핀들
상자는 열 변형을 균일하게 만들기 위해 대칭 구조를 채택하고 스핀 들의 중심의 오프셋을 피합니다.
열 변형을 줄이기 위해, 머리가 오일 욕실 주기로 윤활합니다. 머리의 기어들은 꺼지고
정확한 전송 및 낮은 소음을 보장하기 위해 땅으로 연결됩니다. 잘 조립 된 스핀드는 낮은 온도의 특성을 가지고 있습니다.
상승, 작은 열 변형 및 높은 정확성, 이는 스핀드가 장기간에 걸쳐 비교적 안정적인 정확성을 유지하도록합니다.
수술
철 (HT 300). 두 번 노화 치료 후 안정성은 좋습니다. 안내 레일의 너비는 1600 mm, 딱딱성은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명을 보장, 높은
정확성과 좋은 유지.
2기계 도구의 주요 구동 메커니즘은 75 KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200스핀드는 0.8에서 160 r/min의 단계없는 속도 조절 범위를 얻습니다.
3. 공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀들 속도와 직접 관련이 있으며 공급 속도는 선택하기에 편리합니다.
4꼬리 스톡 펜은 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5. 전기 이동 스톱으로 장착 된 기계 도구 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6이 일련의 기계 도구는 두 가지 유형의 중앙 프레임을 제공합니다. 즉 폐쇄 된 중앙 프레임과 개방 된 중앙 프레임입니다.
7두 줄의 고 정밀 래크는 기계의 앞과 뒤에 설치되어 있습니다. 앞 래크는 카리 가급을
회전 스레드를 실현하고, 뒷줄의 래크는 모터화 된 움직임을 위해 꼬리 스톡을 구동합니다.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다. 스핀들
상자는 열 변형을 균일하게 만들기 위해 대칭 구조를 채택하고 스핀 들의 중심의 오프셋을 피합니다.
열 변형을 줄이기 위해, 머리가 오일 욕실 주기로 윤활합니다. 머리의 기어들은 꺼지고
정확한 전송 및 낮은 소음을 보장하기 위해 땅으로 연결됩니다. 잘 조립 된 스핀드는 낮은 온도의 특성을 가지고 있습니다.
상승, 작은 열 변형 및 높은 정확성, 이는 스핀드가 장기간에 걸쳐 비교적 안정적인 정확성을 유지하도록합니다.
수술
사양 | 단위 | AL-1600H | AL-2000H | AL-2500H | ||
맥스, 침대 위로 돌라 | mm | 1600 | 2000 | 2500 | ||
크로스 슬라이드 | mm | 1250 | 1600 | 2200 | ||
중앙 사이의 거리는 | mm | 3000~20000 | 3000~20000 | 3000~20000 | ||
턱의 최대 토크 | N.m | 80000 | 80000 | 80000 | ||
침대 너비 | mm | 1600 (3 슬라이드) | 1600 (3 슬라이드) | 1600 (3 슬라이드) | ||
충전 용량 | 톤 | 32 | 32 | 32 | ||
스핀드 톱니 | - | 75° | 75° | 75° | ||
턱 지름 | mm | 1600 | 1600년~1800년 | 1600/1800/2000 | ||
스핀드 속도 범위 | rpm | 0.8-160 (단계 없이) | 0.8-160 (단계 없이) | 0.8-160 (단계 없이) | ||
길쭉한 먹이 범위 | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
크로스 피드 범위 | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
메트릭 실 | mm | 2-40 | 2-40 | 2-40 | ||
인치 가닥 | TPI | 1-14 | 1-14 | 1-14 | ||
모듈 스레드 | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
크로스 슬라이드의 최대 이동 | mm | 725 | 725 | 800 | ||
최상위 슬라이드 이동 | mm | 600 | 600 | 600 | ||
도구 스탠크의 섹션 | mm | 70x70 | 70x70 | 70x70 | ||
꼬리줄의 둥지 지름 | mm | 300 | 300 | 300 | ||
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | ||
꼬리 깃털 | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Tailstock 급식 속도 | mm/min | 3000 | 3000 | 3000 | ||
꼬리 깃속 급식 속도 | mm/min | 664 | 664 | 664 | ||
주전자 전력 | kw | 75 | 75 | 75 | ||
기계 길이 | mm | 13577~21577 | 13577~21577 | 13577~21577 | ||
기계 너비 | mm | 2479 | 2479 | 2515 | ||
기계 높이 | mm | 2280 | 2580 | 2655 | ||
• 4턱 독립 턱 • 규칙적 인 휴식 • 꼬리 덩어리 의 죽은 중심 • 냉각 시스템 • 작업등 • 전기 가동 스톡 • 도구 및 도구 상자 • 평준화 틈과 볼트 • 사용 설명서 (영어) | • 얼굴 표지판 • 2 축 또는 3 축 디지털 표시기 • 턱 보호 • 도구 기둥 보호 • 후방 스프래시 보호 • 롤러 지원 |

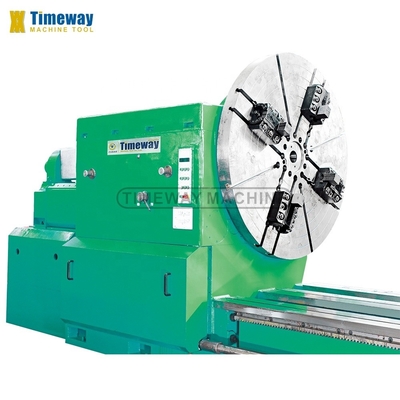

스핀드 박스:
거대 톱니, 구멍 직경 85mm를 통해 스핀들, 상자 분열 구조, 높은 접촉 딱딱성; 앞을 사용하는 스핀들
큰 턴의 방사선 실행 및 축적 실행, 높은
회전 정확성, 고주파 진압 및 정밀 밀링, 고정도, 원활한 작동, 소음 적
큰 턴의 방사선 실행 및 축적 실행, 높은
회전 정확성, 고주파 진압 및 정밀 밀링, 고정도, 원활한 작동, 소음 적

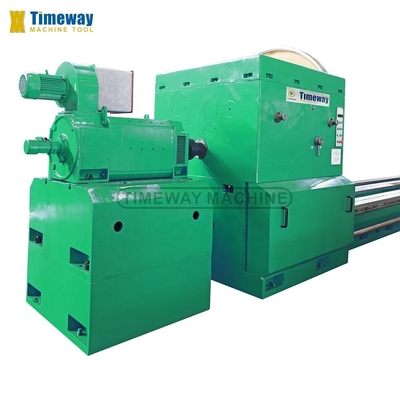

DC 75kw 주 모터:
무거운 작업 턴 스핀드 속도를 얻을 수 있습니다
0.8-160rpm stepless와 함께, 주요 전송 구조는 DC 75KW 주 모터, 큰 토크와 강한 회전
중량 절단에 대한 힘, 스핀드 속도는 압력과 자기성을 조정함으로써 조정됩니다.
0.8-160rpm stepless와 함께, 주요 전송 구조는 DC 75KW 주 모터, 큰 토크와 강한 회전
중량 절단에 대한 힘, 스핀드 속도는 압력과 자기성을 조정함으로써 조정됩니다.

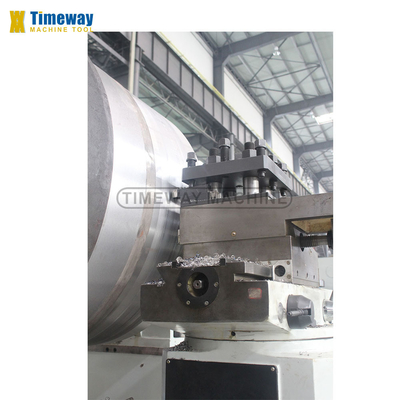

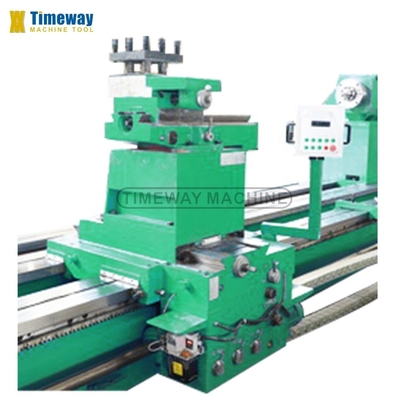

수송:
턴의 공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀드 속도와 직접 관련이 있으며 공급 속도는 선택하기에 적합합니다.
두 줄의 고 정밀 래크가 앞과 뒤에 설치되어 있습니다. 거대한 중량 래크, 앞 래크는
바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해
두 줄의 고 정밀 래크가 앞과 뒤에 설치되어 있습니다. 거대한 중량 래크, 앞 래크는
바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해
3개의 슬라이드 레일:
큰 무거운 임무는 세 슬라이드 레일 구조를 채택, 침대 너비는 1600 mm까지, 높은 딱딱함과 강한 항 진동으로 로딩 용량이 40톤입니다.
턴의 레일은 중기동 경화 (HRC68) 를 채택하고 수입 철도 썰매 기계로 깎습니다. 따라서 무거운 용량은 긴 서비스 수명, 높은 경직성 및 좋은 안정성을 가지고 있습니다.
턴의 레일은 중기동 경화 (HRC68) 를 채택하고 수입 철도 썰매 기계로 깎습니다. 따라서 무거운 용량은 긴 서비스 수명, 높은 경직성 및 좋은 안정성을 가지고 있습니다.
타일스톡:
높은 강도와 큰 용량.
꼬리 지름: 400mm
중앙에 톱니 모양의 각: 75°
꼬리동물의 실제 이동: 300mm
꼬리 턱 가로 이동 도중: 15mm
꼬리 지름: 400mm
중앙에 톱니 모양의 각: 75°
꼬리동물의 실제 이동: 300mm
꼬리 턱 가로 이동 도중: 15mm
안정적인 휴식 및 롤러 지원:
거대 톱니가 표준적으로 안정적인 휴식을 갖추고 있으며, 롤러 지원은 고객의 선택에 따라 선택됩니다.
전기 캐비닛:
명확한 전선 레이아웃, CE 표시 전기 부품.
