제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC
모델 번호: CK800U

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $30,000.00/sets 1-2 sets
포장 세부 사항: 합판의 경우.
공급 능력: 300개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000
구조: 플랫 베드 선반 기계가공 능력: 무거운 짐
베드 (밀리미터)의 폭: 800 밀리미터 스핀들 모터 전원(kW): 15
축의 번호: 싱글 감원의 수: 2
여행 (X 주축)(MM): 420mm 여행 (Z 주축)(MM): 3000 밀리미터
위치 결정 정밀도 (밀리미터): 0.02 반복성 (X/Y/Z) (밀리미터): 0.01
크기 (L*W*H): 모델로서. 전압: 요구로서
절삭 공구대 정거장: 6, 4 무게 (kg): 7200
보증: 1년 주요 판매점: 긴 서비스 라이프
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 CNC 또는 아니: CNC
자동 등급: 자동 판매 후 서비스 제공: 해외에 있는 기계 서비스용 엔지니어
CNC 선반: 플랫베드 타입 CNC 선반/풀기능 CNC 선반 전력 (kW): 11/15
맥스.. 크로스 슬라이드 위로 스윙: 520 밀리미터 연장 코: A2-11
중심 높이: 400 밀리미터 척 사이즈: 325mm
가공 정확도: IT6mm 조건: 새로운
축 구멍(MM): 104 적용 가능한 산업: 호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품
전시실 위치: 캐나다, 미국, 이탈리아, 독일, 멕시코, 러시아, 스페인, 남아프리카, 호주 판매 유형: 일반 제품
핵심 부품: 베어링, 모터, 펌프, 기어 맥스. 방추 속도 (r.p.m): 1250 분당 회전수
맥스. 거꾸로 된 길이 (밀리미터): 3000 항구: 중국항.

제품 설명

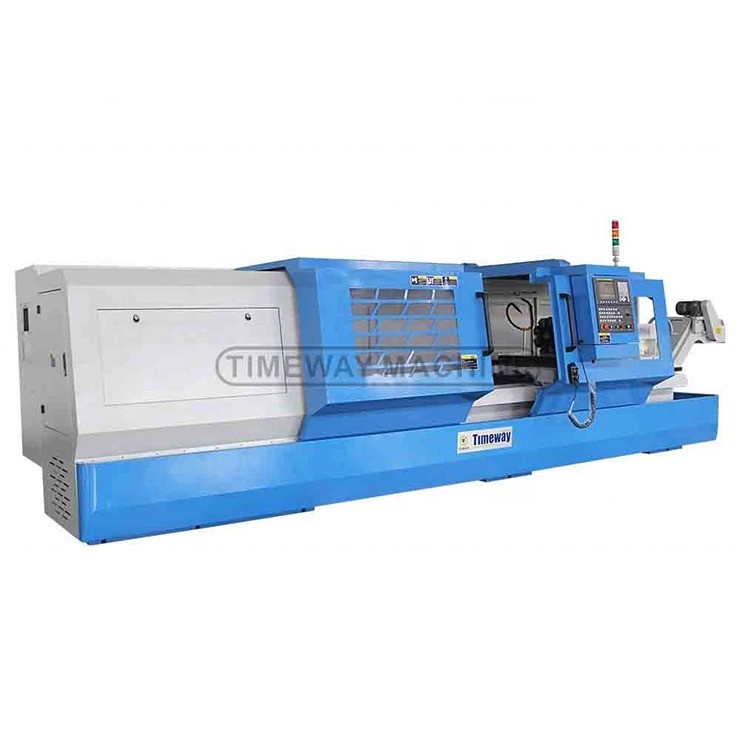

800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 0

특징:

* 기계는 세계적으로 유명한 컨트롤러 RS232 인터페이스를 채택합니다.
* 경상선 및 교차 공급은 볼 리드 스크루에 의해 이루어집니다.
* 수직 또는 수평 4/6 스테이션 도구 기둥 또는 갱 도구가 선택할 수 있습니다.
* 도구 기둥은 높은 반복 위치 정확성을 가진 정밀 회전 기어에 위치합니다.
* 턱과 꼬리 스톡 모두 수압 또는 수동 유형으로 공급됩니다.
* 가이드웨이의 표면은 초음속 주파수 경화 및 정밀 토양으로 사용 기간이 길다.
* 스핀드 시스템은 고도와 정확성이 높습니다.
* 변속 속도를 실현하기 위해 인버터가 사용됩니다.
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 1
제품 설명
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 2
GSK 980TDI
3턱 턱
4역 전자 도구 기지
전자 핸들 휠
윤활시스템
냉각 시스템
작업등
보호기
축풍기
평준화 블록 및 볼트
도구와 도구 상자
운용 설명서

FANUC CNC 시스템
시멘스 CNC 시스템
4턱 턱
수평 6역 도구 기둥
수평 8역 도구 기둥
조종등
에어컨
열 교환기
수압 턱
특수 장착장치
도구 세터
체인형 칩 컨베이어

800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 3
사양
단위
CK630U
CK800U
CK6180E
맥스, 침대 위로 돌라
mm
630
800
800
맥스.. 횡단 슬라이드
mm
350
520
480
중앙 사이의 거리는
mm
1500/3000
1500/3000
1620/2210/3120
최대 회전 길이
mm
1500/3000
1500/3000
1620/2210/3120
침대 너비
mm
600
600
600
스핀드 코
mm
A2-11
A2-11
C11
스핀들 뚫기
mm
104
104
105
스핀드 톱니
-
메트릭
메트릭
메트릭
스핀드 속도는 단계
rpm
11-1250 (3) 자동
11-1250 (3) 자동
45-950 (3) 설명서
중앙 높이
mm
315
400
400
턱 크기
mm
325
325
325
크로스 여행 (X)
mm
420
420
470
길쭉한 이동 (Z)
mm
1500/3000
1500/3000
1620/2210/3120
X/Z축 급식속도
mm/min
4/8
4/8
6/8
X/Z 축 미니 먹이 단위
mm
0.001
0.001
0.001
X축 피드 모터 토크
NM
10
10
15
Z축 피드 모터 토크
NM
15/30
15/30
18/23/30
도구 기둥 종류
-
V4/H6
V4/H6
V4
도구 섹션 크기
mm
32x32
32x32
32x32
꼬리줄기 깃 지름
mm
100
100
100
꼬리줄기 깃 여행
mm
250
250
250
꼬리 깃털
-
MT5
MT5
MT5
주전자 전력
kw
11
15
11
냉각 수소 펌프 전력
kw
0.12
0.12
0.12
작업 정확성
mm
IT6
IT6
IT6
X/Z축 위치 정밀도
mm
00.03/0.04
00.03/0.04
00.03/0.04
X/Z축 재정치 정확도
mm
0.012/0.016
0.012/0.016
0.012/0.016
경직성
라16
라16
라16
기계 차원 (LxWxH)
mm
4307/5785x2040x1855
4307/5785x2040x1855
4500/5100/6200x2040x1855
기계 무게
1kg
5800/7200
5800/7200
5400/5750/7080
기계 세부 정보
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 4

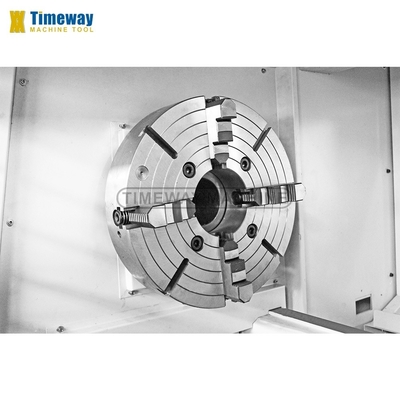

턱:

- 표준 4 턱 독립 턱 특수 모양의 부분을 클램핑.

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.

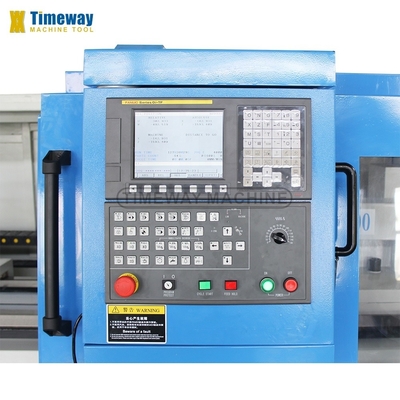

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 5
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 6
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 7

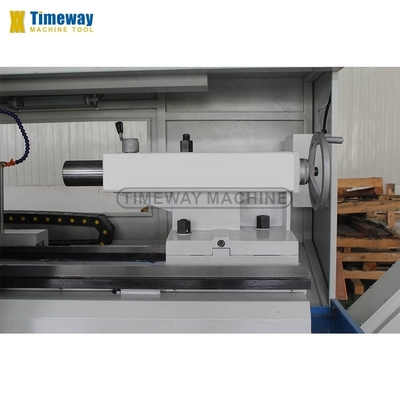

꼬리류:

수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적으로 제공됩니다.

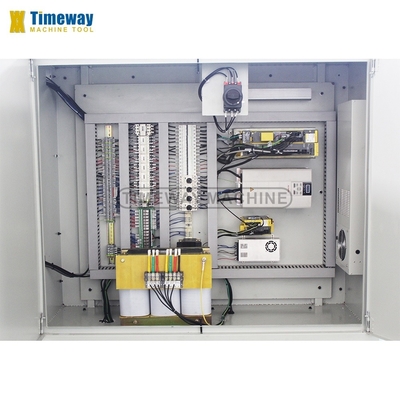

CE 규격 전기 캐비닛:

명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.

자동 윤활 펌프:

기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 8
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 9
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 10

4개의 역의 수직 탑:

표준

6개의 역의 수직 탑:

선택 사항

6개의 역의 수평 타워:

선택 사항
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 11
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 12
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 13
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 14

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 15
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 16
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 17

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 18
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 19
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 20

종합 테스트 부품:

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 21
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 22
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 23
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 24
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 25
왜 우리 를 선택 합니까?
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 26
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 27
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 28
800mm 침대 너비 평면 침대 CNC lathes 기계와 완전한 기능과 최대 520mm 스윙 29
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
