제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY
모델 번호: AK-1600Cx5000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $100,000.00/sets 1-1 sets

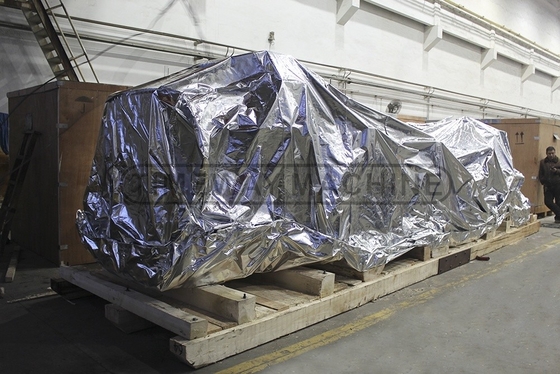

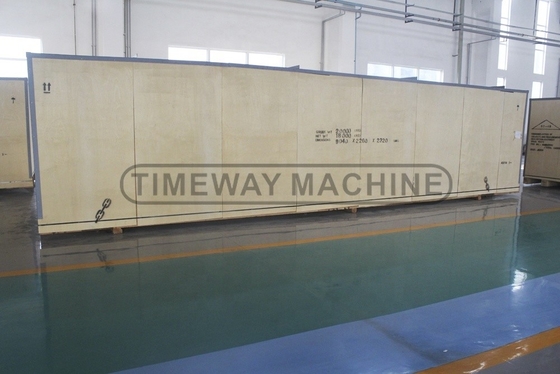

포장 세부 사항: 합판의 경우.
공급 능력: 300개 세트 / 세트마다 년
최고의 가격 접촉

상세 정보

종류: 수평 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 5000
구조: 플랫 베드 선반 기계가공 능력: 무거운 짐
맥스. 중량의 제조 공정에 있는 제품(KG): 10000 베드 (밀리미터)의 폭: 970 밀리미터
스핀들 모터 전원(kW): 30 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 700 밀리미터
여행 (Z 주축)(MM): 5000 밀리미터 위치 결정 정밀도 (밀리미터): ±0.015
반복성 (X/Y/Z) (밀리미터): ±0.01 크기 (L*W*H): 8020x2665x2680mm
전압: 고객의 요구조건 CNC 제어 시스템: SIEMENS 또는 FANUC
절삭 공구대 정거장: 4 무게 (kg): 18000
보증: 1년 주요 판매점: 높은 안전 수준
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 2년 턱 타입: 4-조 중장비 독립 척
척 사이즈: 1250 밀리미터 맥스. 베드 위에서 흔들리세요: 1600 밀리미터
맥스. 크로스슬라이드 위에서 흔들리세요: 1210MM 연장 코: A2-15
가늘고 긴 테이프녹화자: 140mm, 1:20 방추 속도: 5-320(4단계)
기계 가공 정확도: IT6 보증 후 서비스: 온라인 지원
로컬 서비스 위치: 영국 조건: 새로운
축 구멍(MM): 130 바이트 설치대 브랜드: 옌타이
적용 가능한 산업: 기계 수리점, 제조 공장, 식품 및 음료 공장, 인쇄점, 에너지 및 광산 전시실 위치: 캐나다, 영국, 미국, 이탈리아, 프랑스, ​​독일, 브라질, 페루, 러시아, 스페인, 칠레, 우즈베키스탄, 호주
판매 유형: 새로운 제품 2020 연도: 2021
맥스. 방추 속도 (r.p.m): 320 분당 맥스. 거꾸로 된 길이 (밀리미터): 4800
핵심 부품: 지멘스 CNC 시스템 항구: 중국항.

제품 설명

700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 0
제품 설명
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 1
√ FANUC/GSK/SIEMENS CNC 시스템
√ 4턱 턱
√ 4역 전기 도구 기둥
√ 작업등
√ 냉각 시스템
√ 수동 펄스 생성기 (MPG)
√ 죽은 센터
√ 기름 총
√ 조종등
√ 자동 윤활 펌프
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
_ 안정적으로 쉬세요
_ 휴식을 따르세요
반 닫힌 경비
_ 6/8 역 도구 기둥
라이브 센터
에어컨
칩 컨베이어
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 2
사양
단위
AK-1250C
AK-1400C
AK-1600C
AK-1800C
맥스, 침대 위로 돌라
mm
1250
1400
1600
1800
맥스.. 횡단 슬라이드
mm
880
1010
1210
1210
중앙 사이의 거리는
mm
3000/4000/5000/6000/8000/10000/12000/-
최대 회전 길이
mm
2800/3800/4800/5800/7800/9800/11800/-
침대 너비
mm
970
970
970
970
충전 용량
1kg
10000 (선택: 12000)
10000 (선택: 12000)
10000 (선택: 12000)
10000 (선택: 12000)
스핀드 코
-
A2-15
A2-15
A2-15
A2-15
스핀들 뚫기
mm
130
130
130
130
스핀드 톱니
-
미트릭 140
미트릭 140
미트릭 140
미트릭 140
턱 크기 (4-턱)
-
1250
1250
1250
1250
스핀드 속도 (하이드로릭 4단계, 무단)
rpm
5-320
5-320
5-320
5-320
최대 절단 힘
N
29400
29400
29400
29400
X/Z 축 미니 먹이 단위
mm
00.001/0.001
00.001/0.001
00.001/0.001
00.001/0.001
X/Z축 급식속도
mm/min
3000/6000
3000/6000
3000/6000
3000/6000
크로스 여행 (X)
mm
700
700
700
700
도구 기둥 종류
-
V4
V4
V4
V4
도구 기둥 크기
mm
350x350
350x350
350x350
350x350
도구 섹션 크기
mm
40x40
40x40
40x40
40x40
꼬리줄기 깃 지름
mm
220
220
220
220
꼬리줄기 깃 여행
mm
300
300
300
300
꼬리 깃털
-
MT6
MT6
MT6
MT6
작업 정확성
-
IT6-IT7
IT6-IT7
IT6-IT7
IT6-IT7
표면 거칠성
라16
라16
라16
라16
주전자 전력
kw
30
30
30
30
기계 무게
1kg
13500/16500/18000/20000/22500/25000/28000/-
기계 길이
mm
6020/7020/8020/9020/11020/13020/15020/-
기계 너비/높이
mm
2665/2680
2665/2680
2665/2680
2665/2680

기계 세부 정보
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 3

턱:

- 표준 4 턱 독립 턱 특수 모양의 부분을 클램핑.

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 4
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 5
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 6

전기 이동 스톱 스톡:

유연하고 간단한 조작, 노동 강도를 줄이고 작동 즐거움을 증가.

CE 규격 전기 캐비닛:

명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.

자동 윤활 펌프:

기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 7
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 8
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 9

4개의 역의 수직 탑:

표준

6개의 역의 수직 탑:

선택 사항

6개의 역의 수평 타워:

선택 사항
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 10
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 11
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 12
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 13

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 14
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 15
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 16

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 17
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 18
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 19

종합 테스트 부품:

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 20
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 21
왜 우리 를 선택 합니까?
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 22
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 23
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 24
700mm 여행 CNC 중량 수평 톱니 1 20 스핀드 타퍼 타임웨이 25
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
