상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 16000 | 베드 (밀리미터)의 폭: | 1100 밀리미터 |
| 스핀들 모터 전원(kW): | 30 | 축의 번호: | 싱글 |
| 감원의 수: | 2 | 여행 (Ｘ 주축)(MM): | 850 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 5000 밀리미터 | 위치 결정 정밀도 (밀리미터): | ±0.015 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.008 | 크기 (L*W*H): | 8400x3200x2950mm |
| 전압: | 200V-460V | CNC 제어 시스템: | 지멘스 |
| 절삭 공구대 정거장: | 4 | 무게 (kg): | 19400 |
| 보증: | 1년 | 주요 판매점: | 높은 안전 수준 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 2년 | CNC 또는 아니: | CNC |
| 자동 등급: | 자동 | 색상: | 맞춤형 옵션 |
| 베드 가이드웨이 유형: | 이중 직사각형 | 베드 폭: | 1100 밀리미터 |
| Max. 최대. Weight of Workpiece 공작물의 무게: | 16000 킬로그램 | 방추 속도: | 4단 변속, 3-320rpm |
| 주축 구경: | 100 밀리미터 | 가늘고 긴 테이프녹화자: | 미터법 140 |
| 맥스. 스윙지름: | 2000 밀리미터 | 판매 후 서비스 제공: | 온라인 지원, 비디오 기술 지원 |
| 보증 후 서비스: | 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스 | 지역 서비스 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 호주, 남아프리카, 우즈베키스탄 |
| 조건: | 새로운 | 바이트 설치대 브랜드: | 옌타이 |
| 적용 가능한 산업: | 기계 수리점, 식품 및 음료 공장, 인쇄점, 건설 작업, 에너지 및 광산 | 전시실 위치: | 캐나다, 터키, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 멕시코, 러시아, 스페인, 우즈베키스탄, 호주 |
| 판매 유형: | 일반 제품 | 축 구멍(MM): | 100 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 4800 | 연도: | 2021 |
| 핵심 부품: | 지멘스 CNC 시스템 | 맥스. 방추 속도 (r.p.m): | 250 분당 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
√ FANUC/GSK/SIEMENS CNC 시스템 √ 4턱 턱 √ 4역 전기 도구 기둥 √ 작업등 √ 냉각 시스템 √ 수동 펄스 생성기 (MPG) √ 죽은 센터 √ 기름 총 √ 조종등 √ 자동 윤활 펌프 √ 수동으로 움직이는 꼬리 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | _ 안정적으로 쉬세요 _ 휴식을 따르세요 반 닫힌 경비 _ 6/8 역 도구 기둥 라이브 센터 에어컨 칩 컨베이어 |
사양 | 단위 | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
맥스, 침대 위로 돌라 | mm | 1250 | 1600 | 1800 | 2000 | |||
맥스.. 횡단 슬라이드 | mm | 900 | 1250 | 1450 | 1600 | |||
중앙 사이의 거리는 | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
최대 회전 길이 | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
침대 너비 | mm | 1100 | 1100 | 1100 | 1100 | |||
턱 크기 (4-턱) | mm | 1250 | 1400 | 1400 | 1600 | |||
충전 용량 | 톤 | 16 (선택: 20) | 16 (선택: 20) | 16 (선택: 20) | 16 (선택: 20) | |||
스핀드 코 | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
스핀들 뚫기 | mm | 100 | 100 | 100 | 100 | |||
스핀드 톱니 | - | 미트릭 140 | 미트릭 140 | 미트릭 140 | 미트릭 140 | |||
스핀드 속도 (하이드로릭 4단계, 무단) | rpm | 3-320 | 3-320 | 3-250 | 3-250 | |||
스핀드 속도 (수동) | rpm | 앞: 3.15-315 (21); 뒤: 3.5-291 (12) | ||||||
최대 절단 힘 | N | 39200 | 39200 | 39200 | 39200 | |||
X/Z축 급식속도 | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
크로스 여행 (X) | mm | 850 | 850 | 850 | 850 | |||
도구 기둥 종류 | - | V4 | V4 | V4 | V4 | |||
도구 기둥 크기 | mm | 380x380 | 380x380 | 380x380 | 380x380 | |||
최대 공급 힘 (X) | N | 10875 | 10875 | 10875 | 10875 | |||
도구 섹션 크기 | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
꼬리줄기 깃 지름 | mm | 260 | 260 | 260 | 260 | |||
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | 300 | |||
꼬리 깃털 | - | 메트릭 80 | 메트릭 80 | 메트릭 80 | 메트릭 80 | |||
작업 정확성 | - | IT7 | IT7 | IT7 | IT7 | |||
표면 거칠성 | μm | 라2.5~3.2 | 라2.5~3.2 | 라2.5~3.2 | 라2.5~3.2 | |||
주전자 전력 | kw | 30 | 30 | 30 | 30 | |||
기계 무게 | 1kg | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
기계 길이 | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
기계 너비 | mm | 3200 | 3200 | 3200 | 3200 | |||
기계 높이 | mm | 2220 | 2750 | 2850 | 2950 | |||
기계 세부 정보

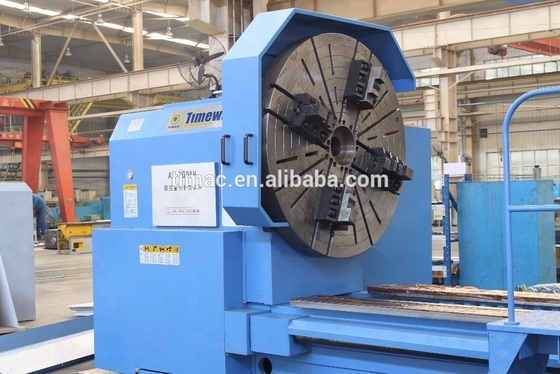

턱:
- 표준 4 턱 독립 턱 특수 모양의 부분을 클램핑.

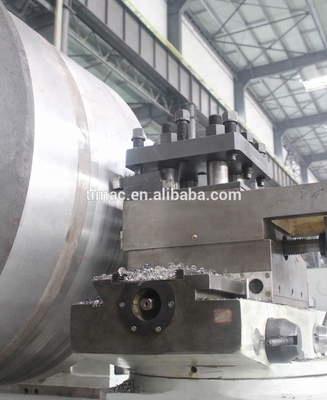

4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워를 채택, 높은 위치 정확도.
CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
전기 이동 스톱 스톡:
유연하고 간단한 조작, 노동 강도를 줄이고 작동 즐거움을 증가.
CE 규격 전기 캐비닛:
명확하고 깔끔한 전기 레이아웃
CE 표준 전기 부품 채택.
자동 윤활 펌프:
기계의 사용 수명을 연장하기 위해 각 가이드 레일을 자동으로 간헐적으로 윤활하십시오.

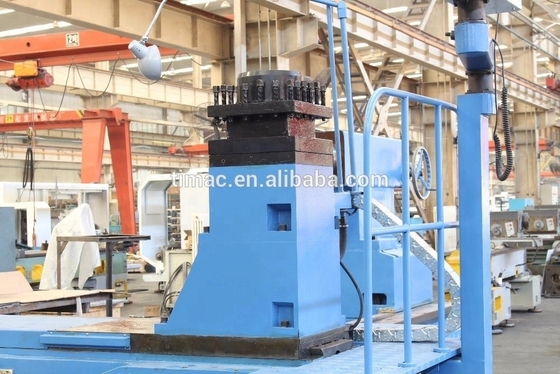

4개의 역의 수직 탑:
표준
6개의 역의 수직 탑:
선택 사항
6개의 역의 수평 타워:
선택 사항
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품:
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니쇼 레이저 간섭계:
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
