상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 6000 | 가늘고 긴 속도(r.p.m)의 범위: | 0.8 - 160 분당 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1600 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 75 |
| 전압: | 고객의 요구로서 | 크기 (L*W*H): | 16577x2479x2280mm |
| 무게 (kg): | 30000 KG | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 부하 용량: | 25/32/40톤 |
| 챠크 직경: | 1600 밀리미터 | 가늘고 긴 테이프녹화자: | 1:7 |
| X/Z축 이송속도: | 1500 밀리미터 / 분 | X/Z축 급속 이송 속도: | 3000 밀리미터 / 분 |
| 테일스톡 급속 이송 속도: | 3000 밀리미터 / 분 | 테일스톡 슬리브 빠른 이송 속도: | 664mm/분 |
| 스레드 처리: | 기어 랙 | 메인 모터: | 대용량 DC 모터 |
| 판매 후 서비스 제공: | 온라인 지원 | 조건: | 새로운 |
| 적용 가능한 산업: | 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 농장, 소매, 건설 공사, 에너지 및 광업 | 전시실 위치: | 캐나다, 터키, 영국, 미국, 이탈리아, 독일, 브라질, 멕시코, 스페인, 칠레, 남아프리카, 우즈베키스탄, 호주 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 | 축 구멍(MM): | 85 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 5800 밀리미터 | 연도: | 2021 |
| 항구: | 중국 공항 | ||
제품 설명
제품 설명
특징:
1안정적인 성능: 그것은 주름, 딱딱한 부품과 같은 크고 중간 크기의 부품의 안정적이고 강한 절단에 적합합니다.
그리고 비철금속.
2매우 딱딱한 침대: 침대는 주사 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 딱딱성을 가지고 있으며,
가이드 레일은 중간 주파수 완화 쇄기 과정을 채택합니다. 슬라이딩 가이드 표면에서는 반 Crawling 가이드
판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태입니다.
따라서 저속 크롤링의 발생을 피합니다.
3높은 강도 전체 침대 600mm 침대 스펜으로 기계가 강한 안정성과 높은 정밀도를 보장하고 침대
용량 3000kg까지
4고 강도 및 고 정밀 스핀 들: 기계 도구 스핀 들 베어링은 유명한 브랜드 제품을 채택 합니다. 스핀 들 박스
동형 구조로 열 변형이 균일하고 스핀들 중심의 오프셋을 피합니다.
열 변형, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 주요 샤프트의 앞쪽 끝은 3 개의 지원을 채택합니다.
두 방향의 각성 접촉 구슬 베어링의 구조 정확성 향상 및 경직성 증가
정확한 전송과 낮은 소음을 보장하기 위해 소화되고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 소음의 특성을 가지고 있습니다.
온도 상승, 작은 열 변형 및 높은 정밀성, 스핀드가 중간에 비교적 안정적인 정확성을 유지하도록합니다.
장기적인 운영입니다.
5.최고 슬라이드는 자동 공급 또는 손으로 짧은 콩을 돌릴 수 있습니다, 상위 슬라이드와 길쭉한 공급은 긴 회전
피침 모양의 표면
1안정적인 성능: 그것은 주름, 딱딱한 부품과 같은 크고 중간 크기의 부품의 안정적이고 강한 절단에 적합합니다.
그리고 비철금속.
2매우 딱딱한 침대: 침대는 주사 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 딱딱성을 가지고 있으며,
가이드 레일은 중간 주파수 완화 쇄기 과정을 채택합니다. 슬라이딩 가이드 표면에서는 반 Crawling 가이드
판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태입니다.
따라서 저속 크롤링의 발생을 피합니다.
3높은 강도 전체 침대 600mm 침대 스펜으로 기계가 강한 안정성과 높은 정밀도를 보장하고 침대
용량 3000kg까지
4고 강도 및 고 정밀 스핀 들: 기계 도구 스핀 들 베어링은 유명한 브랜드 제품을 채택 합니다. 스핀 들 박스
동형 구조로 열 변형이 균일하고 스핀들 중심의 오프셋을 피합니다.
열 변형, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 주요 샤프트의 앞쪽 끝은 3 개의 지원을 채택합니다.
두 방향의 각성 접촉 구슬 베어링의 구조 정확성 향상 및 경직성 증가
정확한 전송과 낮은 소음을 보장하기 위해 소화되고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 소음의 특성을 가지고 있습니다.
온도 상승, 작은 열 변형 및 높은 정밀성, 스핀드가 중간에 비교적 안정적인 정확성을 유지하도록합니다.
장기적인 운영입니다.
5.최고 슬라이드는 자동 공급 또는 손으로 짧은 콩을 돌릴 수 있습니다, 상위 슬라이드와 길쭉한 공급은 긴 회전
피침 모양의 표면

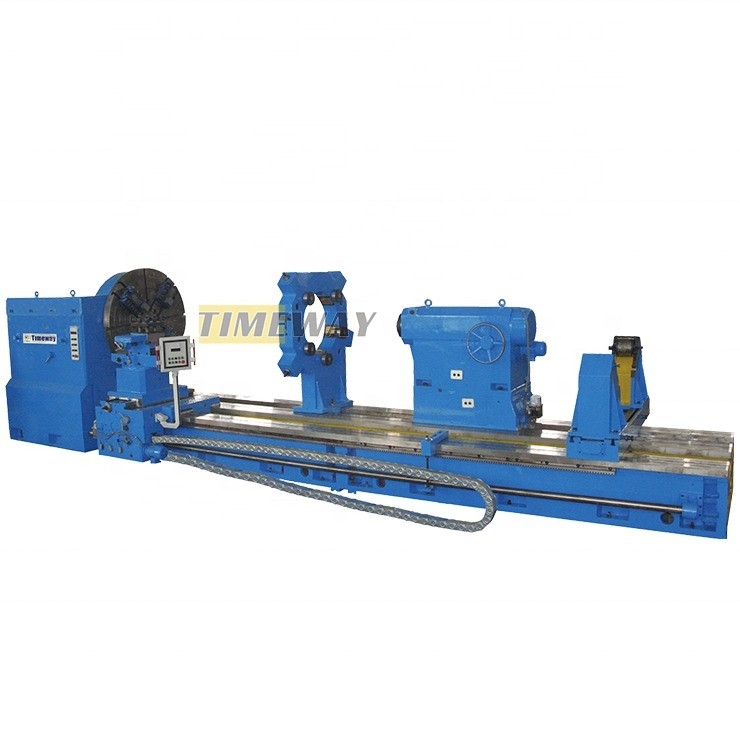

사양 | 단위 | AL-1600H | AL-2000H | AL-2500H |
맥스, 침대 위로 돌라 | mm | 1600 | 2000 | 2500 |
크로스 슬라이드 | mm | 1250 | 1600 | 2200 |
중앙 사이의 거리는 | mm | 3000~20000 | 3000~20000 | 3000~20000 |
턱의 최대 토크 | N.m | 80000 | 80000 | 80000 |
침대 너비 | mm | 1600 (3 슬라이드) | 1600 (3 슬라이드) | 1600 (3 슬라이드) |
충전 용량 | 톤 | 32 | 32 | 32 |
스핀드 톱니 | - | 75° | 75° | 75° |
턱 지름 | mm | 1600 | 1600년~1800년 | 1600/1800/2000 |
스핀드 속도 범위 | rpm | 0.8-160 (단계 없이) | 0.8-160 (단계 없이) | 0.8-160 (단계 없이) |
길쭉한 먹이 범위 | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
크로스 피드 범위 | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
메트릭 실 | mm | 2-40 | 2-40 | 2-40 |
인치 가닥 | TPI | 1-14 | 1-14 | 1-14 |
모듈 스레드 | MP | 1.5-20 | 1.5-20 | 1.5-20 |
크로스 슬라이드의 최대 이동 | mm | 725 | 725 | 800 |
최상위 슬라이드 이동 | mm | 600 | 600 | 600 |
도구 스탠크의 섹션 | mm | 70x70 | 70x70 | 70x70 |
꼬리줄의 둥지 지름 | mm | 300 | 300 | 300 |
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 |
꼬리 깃털 | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Tailstock 급식 속도 | mm/min | 3000 | 3000 | 3000 |
꼬리 깃속 급식 속도 | mm/min | 664 | 664 | 664 |
주전자 전력 | kw | 75 | 75 | 75 |
기계 길이 | mm | 13577~21577 | 13577~21577 | 13577~21577 |
기계 너비 | mm | 2479 | 2479 | 2515 |
기계 높이 | mm | 2280 | 2580 | 2655 |
· 3턱 턱 · 안정적인 휴식 (길이 2M 이상) · 휴식을 따르십시오 (길이 2M 이상) · 수동으로 움직이는 꼬리 · 꼬리 덩어리의 죽은 중심 · 4역 도구 포스트 · 냉각 시스템 · 작업등 · 도구 및 도구 상자 · 평준화 윙과 볼트 · 운영 설명서 (영어) | · 4턱 독립 턱 · 얼굴판 · 2 축 또는 3 축 디지털 표시기 · 턱 보호 · 과대 경비 · 후방 스프래시 보호 · 빠른 도구 변경 |
스핀드 박스:
중량 톱니에는 18단계 앞 스핀드 속도 6-750 r/min; 그리고 또한 6단계 역 10-775 r/min. 넓은 스핀드 속도는 다양한 처리 요구 사항을 충족합니다.
스핀드 및 라트너 턱:
3 턱 턱은 수평 톱니에 표준으로 제공되며 4 턱 턱과 표면판은 옵션으로 제공됩니다. 톱니 턱은 C11 유형의 스핀드 코 연결을 채택하여 편리하고 빠르게 작동합니다.당기는 스핀드 보호는 선택적으로 제공됩니다, 스핀드를 열었을 때 멈출 수 있습니다.
도구 기둥 보호 장치 (선택 사항)
도구 포스트에 대한 접히는 보호 보호기는 작업자의 안전을 효과적으로 보호 할 수 있으며 도구 변경을 방해하지 않습니다.
2축/3축 DRO:
고객의 요구에 따라 DRO는 라트마신을 더 직접적으로 작동 할 수 있습니다.
왜 우리 를 선택 합니까?
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1, 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q: QC나 기계에 대한 안전 기준이 있나요?
A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q: MOQ는 얼마인가요?
A: 1 세트 (일부 저비용 기계만 1 세트 이상)
질문: 지불 조건은?
A: (1) T/T, 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불되어야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q: 보증은 어떨까요?
A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
