상세 정보 |
|||
| 조건: | 새로운 | 가늘고 긴 테이프녹화자: | ISO |
|---|---|---|---|
| 축의 번호: | 싱글 | 종류: | 수평 |
| 크기 (L*W*H): | 2290x1460x1650mm | (t)에 짓누르세요: | 4 Ｔ |
| CNC 제어 시스템: | 화낙 | 감원의 수: | 2 |
| 표 여행 (X) (밀리미터): | 300 | 테이블 이동거리(Y)(mm): | 아무 것도 |
| 테이블 이동거리(Z)(mm): | 400 | 위치 결정 정밀도 (밀리미터): | ±0.01 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.012 | 스핀들 모터 전원(kW): | 7.5/11 |
| 맥스. 표 로드(KG): | 3 KG | 공급속도 (분 밀리미터 /): | 1 - 8000mm/분 |
| 민. 공구 교체의 타임즈 지: | 4 | 공구 매거진 능력: | 3 |
| 주요 판매점: | 자동 | 보증: | 1년 |
| 전압: | 220/380V | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 전체 기능 CNC 선반: | 고속 CNC 톱니 |
| 맥스. 베드 에 스윙지름: | 450 밀리미터 | 캐리지 위의 최대 스윙 직경: | 200MM |
| 맥스. 회전하는 지름: | 200MM | 최대 스트로크 X/Z: | 300/400 밀리미터 |
| 최대 스핀들 속도: | 6000rpm | 스핀들코 모델: | ISO A2-5 |
| 스핀들 보어의 직경: | 56 밀리미터 | 전력량: | 20KVA |
| 판매 후 서비스 제공: | 온라인 지원 | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 제조 공장, 소매점 |
| 전시실 위치: | 캐나다, 미국, 독일, 멕시코, 호주 | 핵심 부품: | 류류 |
| 항구: | 중국 항구 | ||
제품 설명

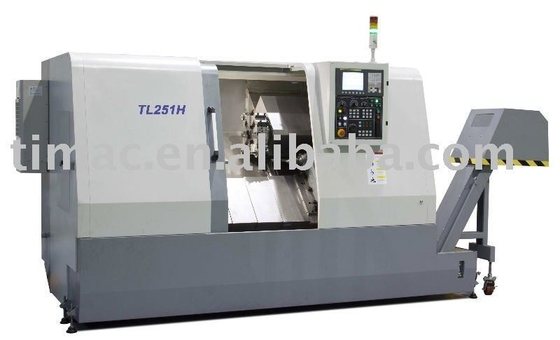

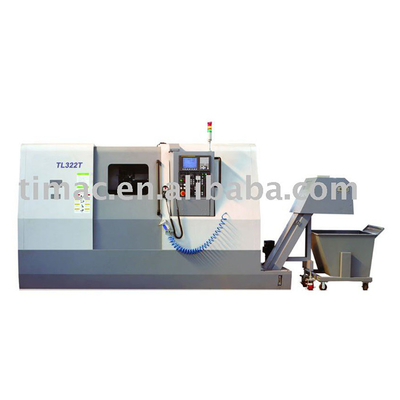

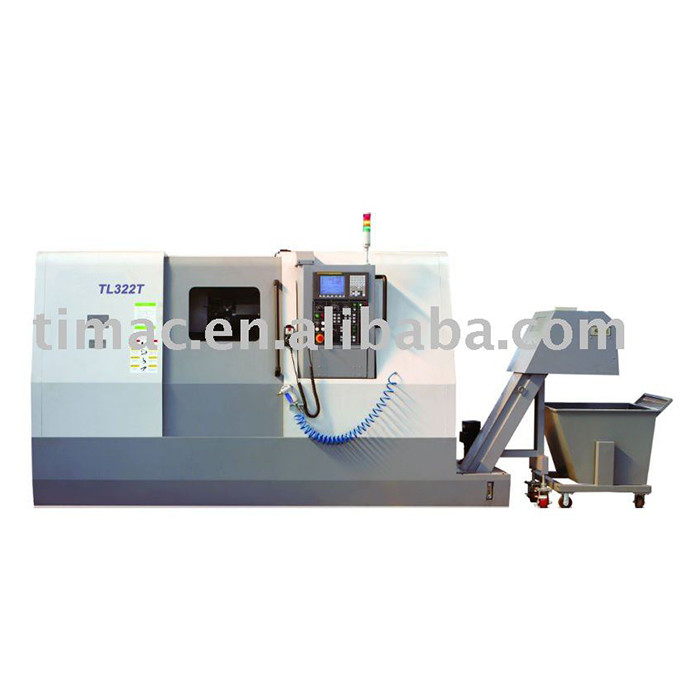

완전기능 CNC 톱니
제품 설명
특징:
- 수압 압력으로 클램프, 편리하고 신뢰할 수 있습니다.
- 그리고 크로스는 높은 성능을 가진 세르보 모터를 채택하고 위치 정확도가 높습니다.
- 안전 보호의 설계는 내부 슬라이딩 문과 완료 된 폐쇄 된 장을 채택합니다.튼튼하고 괜찮은 외모, 좋은 보호 성능
- 충분하고 신뢰할 수있는 윤활은 자동 중앙 윤활 시스템 때문입니다.
- 수평 기울기 침대 연쇄 유형 자동 칩 전달 시스템으로 작동 할 수 있습니다
- 칩이 전달되는 문제를 근본적으로 해결하기 위해.
매개 변수
| 모델 | 단위 | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| 절단 범위 | 침대 위의 스윙 지름 최대 | mm | 450 | 450 | Φ250/Φ470 (하이드라울릭 꼬리) | Φ380/Φ600 (하이드라울릭 꼬리) | Φ660 | |
| 차에 대한 최대 스윙 지름 | mm | 200 | 200 | Φ250/Φ320 (하이드롤릭 꼬리) | Φ320/Φ420 (하이드럴 스톡) | Φ450 | ||
| 최대 회전 지름 | mm | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| 최대 회전 길이 | mm | 360 | 360 | 400 | 600 | 1500 | ||
| 최대 스코어 X/Z | mm | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | 350/1600 | ||
| 빠른 경로 X/Z | m/min | 24시간 30분 | 24시간 30분 | 24/30 ((Z1)/24 ((Z2) | 24/30 ((Z1)/24 ((Z2) | 8/12 | ||
| 공급 속도 X/Z | mm | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | ||
| 스핀들 | 최대 스핀드 속도 | rpm | 6000 | 6000 | 5000 | 4000 | 2000 | |
| 스핀드 코 모델 | ISO | A2-5 | A2-5 | A2-6 | A2-6 | A2-11 | ||
| 스핀들 구멍을 통과 | mm | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| 스핀드 톱니 톱니 뚫림 | 모스 6# | 모스 6# | 6# | 80 | 120 | |||
| 스핀드 중심에서 바닥까지의 거리는 | mm | 980 | 980 | 1050 | 1020 | 1200 | ||
| Tailstock | 톱스톡 수갑 | mm | ∙ | ∙ | 프로그래밍 가능한 꼬리 (선형 롤링 가이드 + 세르보 모터) | 프로그래밍 가능한 꼬리 (선형 롤링 가이드 + 세르보 모터) | Φ160 | |
| 꼬리 껍질 수면 | mm | ∙ | ∙ | 수압 톱스톡 (Dia.of sleeve100,stroke100) | 수압 톱스톡 (Dia.of sleeve100,stroke100) | 180 | ||
| 꼬리 부리 톱니 부리 | ∙ | ∙ | 5# | 5# | 5# | |||
| 수압탑 | 도구 수 | 3 (무기 줄) | 8 | 8 | 12 | 12 | ||
| 툴 스탠크 모델 | mm | 20x20 | 25×25 | 25×25 | 25×25 | 32x25 | ||
| 최대. 날개. 지루한 칼 | mm | 32 | 32 | Φ40 | 40 | Φ50 | ||
| 기계 정확성 | 위치 정확성 | X | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| 반복성 정확성 | X | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| 전력 | KVA | 20 | 20 | 25 | 35 | 50 | ||
| 기계 차원 (L × W × H) | mm | 2290 × 1460 × 1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300 × 1680 × 1820 | 6840 × 2360 × 2300 | ||
| 기계의 무게 (물산) | 1kg | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| CNC 시스템 | 시멘스 802D SL | 시멘스 802D SL | FANUC 0i TD (시멘스 802D sl) | FANUC 0i TD (시멘스 802D sl) | FANUC 0i TD (시멘스 802D sl) | |||
| 주 엔진의 전력 | kW | 7.5/11 | 7.5/11 | 7.5/11 | 여호와 의 증인, 11/15 | 22/30 | ||
| 서보 모터의 토크 | X | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z | Nm | 7 | 7 | 8 | 12 | 22 | ||
| 수압 턱 | 인치 | 홀리 6" | 홀리 6" | 홀리 6" | 홀리 6" | 홀리 6" | ||
| 다른 것 | 조명 장치, 자동 칩 전달 장치, 냉각 액체 시스템, 자동 윤활 시스템 | 조명 장치, 자동 칩 전달 장치, 냉각 액체 시스템, 자동 윤활 시스템 | 조명 장치, 자동 칩 전달 장치, 냉각 액체 시스템, 자동 윤활 시스템 | 조명 장치, 자동 칩 전달 장치, 냉각 액체 시스템, 자동 윤활 시스템 | 조명 장치, 자동 칩 전달 장치, 냉각 액체 시스템, 자동 윤활 시스템 | |||
| 전체 폐쇄, 불기 장비, 전력 가스 탱크 에어컨, 3색의 신호등 | 전체 폐쇄, 불기 장비, 전력 가스 탱크 에어컨, 3색의 신호등 | 전체 폐쇄, 불기 장비, 전력 가스 탱크 에어컨, 3색의 신호등 | 전체 폐쇄, 불기 장비, 전력 가스 탱크 에어컨, 3색의 신호등 | 전체 폐쇄, 불기 장비, 전력 가스 탱크 에어컨, 3색의 신호등 | ||||
회사 정보
팀 및 인증
전시 및 교육
패키지 및 운송
고객 방문
수출사례
FAQ
Q:왜 TIMEWAY MACHINE를 선택했나요?
A:1 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q:QC나 기계에 대한 안전 기준이 있나요?
A:예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q:MOQ는 얼마죠?
A:1 세트 (일부 저비용 기계만 1 세트 이상)
Q:지불 조건은?
A:(1) T/T, 30%의 사전 지불과 70%의 잔액 지불을 선박 전에 지불해야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q:보증은 어때요?
A:보증 기간은 배달 후 1 년입니다. 심지어 기간을 넘어, 우리는 기계에 대한 평생 서비스를 제공 할 것입니다.
