상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 |
|---|---|---|---|
| 구조: | 비스듬한 베드 선반 | 기계가공 능력: | 미디움 듀티 |
| 베드 (밀리미터)의 폭: | 520 밀리미터 | 스핀들 모터 전원(kW): | 15 |
| 축의 번호: | 싱글 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 230 밀리미터 | 여행 (Ｚ 주축)(MM): | 590mm |
| 전압: | 요청된 것으로 | CNC 제어 시스템: | 지멘스 |
| 절삭 공구대 정거장: | 12 | 무게 (kg): | 5000 |
| 보증: | 1년 | 주요 판매점: | 높은 생산성 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | CNC |
| 슬랜트 침대 유형: | CNC 선반 | 주축 속도 범위: | 35~3500RPM |
| 연장 코: | A2-8 | 유압 척 크기: | 10인치 |
| 공구대 유형: | H12 | 공구 교체 타임즈 지: | 0.3 초 |
| 판매 후 서비스 제공: | 온라인 지원 | 맥스. 스윙지름 (밀리미터): | 520 |
| 조건: | 새로운 | 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 제조 공장, 농장, 소매점, 식료품점 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 독일 | 판매 유형: | 일반 제품 |
| 핵심 부품: | 태도, 모터, 펌프, 엔진 | 맥스. 방추 속도 (r.p.m): | 3500 r.p.m |
| 축 구멍(MM): | 87 | 맥스. 거꾸로 된 길이 (밀리미터): | 2905 |
| 항구: | 중국 항구 | ||
제품 설명

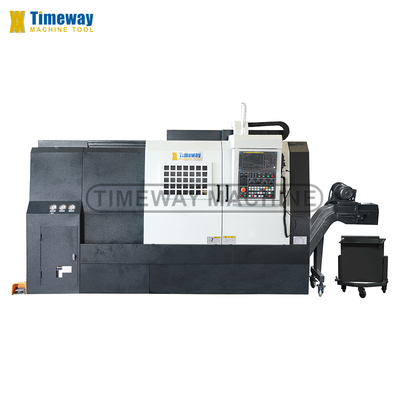

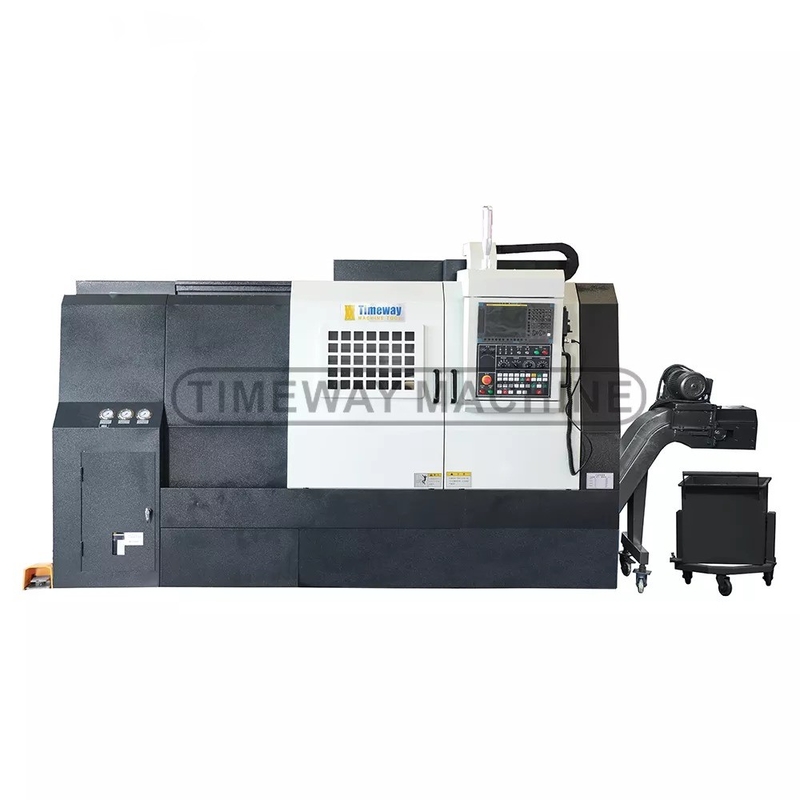

520mm 스윙 정밀 기울기 침대 CNC 톱니 기계
1가장 무거운 절단 조건 하에서 최대 경직성을 제공하기 위해 FEA 기술을 사용하여 개발 된 독특한 구조. 2.주요 모터는 일본 FANUC 광역 고성능 AC 서보 모터를 사용합니다., 단계없는 속도, 기어 구조가없는 스핀들 박스, 높은 속도와 낮은 소음. 3. 수입 수압 고체 턱과 고속 연료 실린더,그리고 타이완에서 만든 발 스위치로 장착되어 있습니다.4. X / Z 축 전송 시스템은 FANUC AC 모터에 의해 직접 구동 고 정밀 공 나사를 사용, 벨트 및 기어 드라이브가 없습니다,반작용과 진동을 피했습니다.. 5. 타이완 8/12 역 수압 탑은 표준으로 제공되며, 도구 변경 빠르고 정확하며 큰 잠금 힘. 6.꼬리 스톡 장갑은 프로그래밍. 7. CNC 시스템은 국제적으로 유명한 FANUC, SIEMENS 또는 중국 GSKAC 서보 제어 시스템을 사용하고, 큰 기능과 안정적인 성능을 제공합니다.이 CNC 톱니 기계는 완전히 보호, 제어 회로의 특수 설계로 인해 갑작스러운 전력 장애 또는 다른 장애가 발생하면 비상 정지 안전 버튼이 장착되어 있습니다.기계는 자기와 직원의 안전을 보장하기 위해 자기 보호 할 수 있습니다.9. 조작 패널은 바닥에서 약 1500mm, 그것은 매우 온건, 인체공학적, 쾌적하고 작동하기 쉽고 기계의 작동을 이해합니다.자동 중앙 윤활이 CNC 톱니 기계는 C 축을 추가하여 회전 중심으로 사용할 수 있습니다.또한 온라인 탐지 기능을 추가 할 수 있습니다; 수압 클램핑 힘 등급 자동 조정 기능; 사용자의 특별한 필요에 따라 추가 자동 바 피더, 자동 문 및 다른 자동화 주변 장치.AK-55는 선택할 수 있습니다.침대의 기울기 각도 75°표준 액세서리:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manuals선택용 액세서리:GSK CNC 시스템 SIEMENS CNC 시스템 수압 홀 턱 열 교환기 특수 장착장치 도구 세터 바 피더
제품 사양
사양 | 단위 | AK-10 | AK-15 | AK-25 | AK-35 | AK-45 |
맥스, 침대 위로 돌라 | mm | 400 | 440 | 520 | 660 | 850 |
최대 회전 지름 | mm | 300 | 300 | 420 | 550 | 800 |
작업 조각의 최대 길이 | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
최대 회전 길이 | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
크로스 여행 (X) | mm | 210 | 180 | 230 | 305 | 450 |
길쭉한 이동 (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
X축 급식속도 | m/min | 12 | 20 | 12 | 12 | 12 |
Z축 급식속도 | m/min | 15 | 24 | 15 | 15 | 15 |
X/Z축 공급속도 | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
스핀드 속도 범위 | rpm | 45-4500 | 50-4500 | 35-3500 | 25-2500 | 10-2000년 |
스핀드 코 | - | A2-5 | A2-6 | A2-8 | A2-8 | A2-11 |
스핀들 뚫기 | mm | 50 | 62 | 87 | 92 | 131 |
수압 턱 크기 | 인치 | 6인치 | 8인치 | 10인치 | 12인치 | 15인치/18인치 |
앞 베어링 내부 지름 | mm | 80 | 100 | 130 | 160 | 200/240 |
도구 기둥 종류 | - | H8 | H8 | H12 | H12 | H12 |
도구 부분 크기 (돌아) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
도구 부분 크기 (공구) | mm | 32 | 40 | 40 | 50 | 60 |
도구 변경 시간 | 초 | 0.4 | 0.72 | 0.3 | 1 | 1 |
꼬리동물 여행 | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
꼬리줄기 깃 지름 | mm | 80 | 80 | 85 | 110 | 140 |
꼬리 깃털 | - | MT4 | MT4 | MT5 | MT5 | MT6 |
꼬리줄기 깃 여행 | mm | 80 | 130 | 80 | 100 | 130 |
주전자 전력 | kw | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
전체 전력 | kw | 17 | 25 | 30 | 46 | 130 |
작업 정확성 | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
경직성 | μm | 라08 | 라08 | 라08 | 라08 | 라08 |
침대 구조 | - | 45° | 45° | 45° | 45° | 45° |
CNC 시스템 | - | FANUC 또는 SIEMENS | FANUC 또는 SIEMENS | FANUC 또는 SIEMENS | FANUC 또는 SIEMENS | FANUC 또는 SIEMENS |
기계 길이 | mm | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
기계의 너비와 높이 | mm | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350x2600 |
기계 무게 | 톤 | 30.5/4/45 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 16 월 15 일 |
