상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 | 가늘고 긴 속도(r.p.m)의 범위: | 25 - 1600 분당 |
|---|---|---|---|
| 기계가공 능력: | 등대세 | 베드 (밀리미터)의 폭: | 400 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 7.5 |
| 전압: | 필요에 따라. | 크기 (L*W*H): | 3210/3710/4710 x 1230 x 1670mm |
| 무게 (kg): | 3980KG | 보증: | 1년 |
| 주요 판매점: | 경쟁력 있는 가격 | 판매 유형: | 뜨거운 제품 2019년 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | 일반 |
| 자동 등급: | 사용 설명서 | 판매 후 서비스 제공: | 해외인 기계류, 온라인 지원, 비디오 기술 지원을 서비스할 수 있는 엔지니어들 |
| 선반: | 기계류 | 맥스. 스윙지름: | 800mm |
| 힘: | 7.5kW | 무게: | 2800/2900/3300kg |
| 보증 후 서비스: | 온라인 지원 | 지역 서비스 위치: | 캐나다, 영국, 미국, 독일 |
| 조건: | 새로운 | 적용 가능한 산업: | 제조 공장 |
| 전시실 위치: | 캐나다, 영국, 미국, 독일 | 핵심 부품: | 류류 |
| 축 구멍(MM): | 105 | 맥스. 거꾸로 된 길이 (밀리미터): | 3000 밀리미터 |
| 연도: | 2020 | 항구: | 상하이 공항 |
제품 설명

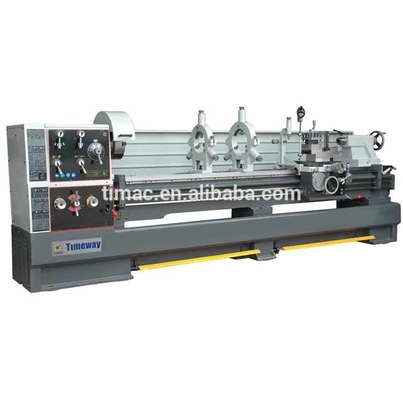

정밀 간격 베드 라트너
특징:
1비용 효율적인 강력한 정밀 기어 헤드 턴;
2. 당신은 차트에서 표시되는 모든 메트릭과 인치 스레드를 돌릴 수 있습니다
3- 스핀드 3점 지원
4. 안전에 대 한 에프론에 클러치 및 스핀드 실행 방향을 변경 하지 않고 에프론 공급 방향을 변경 하기 위해.
파라미터:
| 모델 | CL-510 | CL-560 | CL-660 | CL-800S | CL-800 |
| 침대 위로 흔들고 | 510mm ((20") | 560mm ((22") | Φ660mm | Φ800mm | |
| 크로스 슬라이드 | 300mm ((11-7/8") | 350mm ((13-3/4") | Φ440mm | Φ570mm | Φ560mm |
| 틈새로 윙 | 738mm ((29") | 788mm ((31") | Φ900mm | Φ1035mm | Φ1040mm |
| 중앙 사이의 거리는 | 1500mm/2000mm | 1500mm/2000mm/3000mm | |||
| 유효한 간격 길이 | 200mm ((8") | 250mm | |||
| 침대 너비 | 350mm ((13-3/4") | 400mm | 400mm | 510mm | |
| 스핀드 코 | D1-8 | ||||
| 스핀들 뚫기 | 80mm ((3-1/8") | Φ105mm | |||
| 스핀들 뚫기 톱니 | 제7호 모스 | Φ113mm ((1:20)/MT5 | |||
| 스핀드 속도 범위 | 12변화25-1600r/min | 16변속 25~1600rpm | 16변경17-1100rpm | ||
| 최고 슬라이드 이동 | 130mm ((5-1/8") | 230mm | |||
| 크로스 슬라이드의 최대 이동 | 326mm ((12-15/16") | 368mm | 420mm | ||
| 도구의 최대 면적 | 25×25mm ((1"×1") | ||||
| 선착장 스레드 스레드 | 6mm 또는 4TPI | Φ40mm × 2T.P.I. 또는 Φ40mm × 12mm | |||
| 길쭉한 공급 범위 | 35종, 0.059-1.646mm/rev (0.0022-"0.0612"/rev) | 25종류, 0.044-1.48mm/rev (0.00165~0.05497"/rev) | |||
| 크로스 피드 범위 | 35종, 0.020-0.573mm ((0.00048-"0.01354") | 25종류, 0.022~0.74mm/rev (0.00083~0.02774"/rev) | |||
| 메트릭 스레드 범위 | 47종 0.2-14mm | 0.45~120mm (54종) | |||
| 인치 스레드 범위 | 60kinds2-112T.P.L. | 7/16-80T.P.I. (54종) | |||
| 직선적 진도 범위 | 50kinds4-112D.P. | 7/8-160DP (42종) | |||
| 모듈 피치 범위 | 39종 0.1-7M.P. | 0.25-60MP (46종) | |||
| 톱스톡 수갑 | 75mm ((3") | Φ90mm | |||
| 꼬리 껍질의 이동 | 180mm ((7") | 235mm | |||
| 꼬리 껍질의 톱니 | 제5호 모스 | ||||
| 주 엔진의 전력 | 7.5kw ((10HP) 3PH | 11kW (15HP) | |||
| 냉각 수소 펌프의 전력 | 0.1kW ((1/8HP) 3PH | ||||
| 전체 차원 (L × W × H) cm | 290/340 × 112 × 143 | 321/371/471cm ×123cm ×167cm | 321/371/471cm ×136cm ×167cm | ||
| 패키지 크기 (L × W × H) cm | 296/346 × 113 × 182 | 324/374/474cm × 114cm × 191cm | 324/374/474cm × 127cm × 191cm | ||
| 순중량 | 2335/2685 | 2370/2720 | 2800/2900/ 3300kg | 2850/3050/ 3450kg | 3100/3300/ 3900kg |
| 총중량 | 2700/3070 | 2740/3110 | 3100/3200/ 3700kg | 3180/3450/ 3980kg | 3450/3750/ 4450kg |
*** 표준 액세서리:
3 턱 턱, 4 턱 턱, 얼굴 판, 안정적인 휴식, 휴식을 따라, 변속기를 변경, 죽은 센터, 감소 수갑, 오일 총, 추격 다이얼 표시기, 센터, 냉각 시스템, 작업 빛,발 브레이크 시스템, 운영 설명서 (영어판)
*** 선택용 액세서리:
디지털 판독 시스템 (D.R.O), 빠른 변경 도구 스톱, 톱어 회전 부착

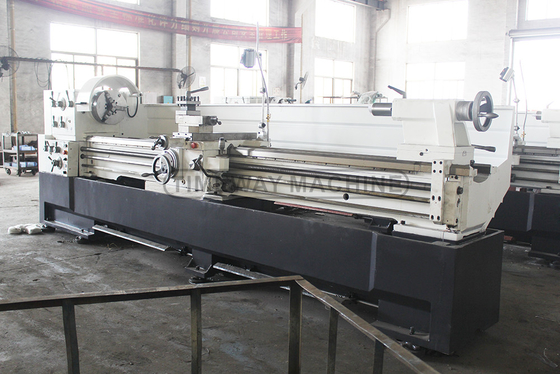

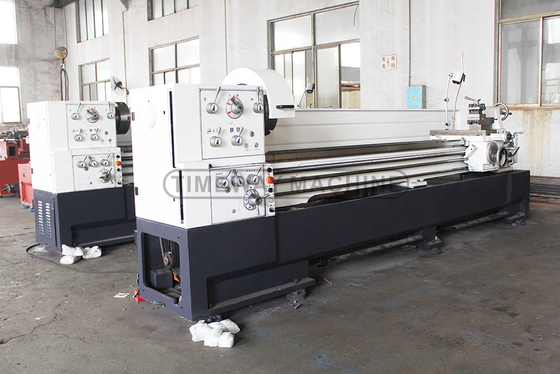

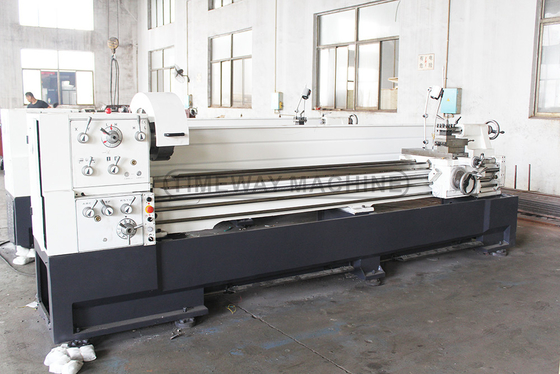

상세 사진:
| |
| |
| |

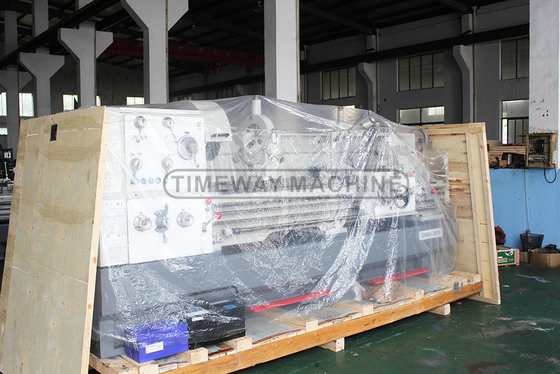

패키지:목재 팔렛과 플라스틱 덮개 (표준)
또는 접착판 케이스 (선택)
포장 크기:
한 케이스에 한 조각: 2950*1150*1750MM NW/GW: 1850/2250KG
컨테이너 로딩: 4 세트 / 20'GP
