제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMAC, TIMEWAY
모델 번호: BL-500B/BL-660B/BL-800B

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $10,000.00/sets 1-2 sets
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000 가늘고 긴 속도(r.p.m)의 범위: 9 - 1600 분당 회전수
기계가공 능력: 미디움 듀티 베드 (밀리미터)의 폭: 400
종류: 수평 전압: 고객의 요구로서
크기 (L*W*H): 4632x975x1270mm 무게 (kg): 3000 KG
보증: 1년 주요 판매점: 높은 생산성
판매 유형: 일반 제품 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
맥스. 중량의 제조 공정에 있는 제품(KG): 300 가늘고 긴 테이프녹화자: ISO40
절단 토크: 2500Nm 급속 이송 속도(mm/min): 32 - 2500mm/분
공급속도 (분 밀리미터 /): 25 - 2500mm/분 절삭 공구대 정거장: 4
선반색상: 선택적이어 맞춤화됩니다 스핀들 회전의 작동 방식: 단일 핸들 작동
스핀들 역전 구조: 클러치 유형 스핀들 냉각수 방식: 오일 배스
맥스. 베드 위에서 흔들리세요: 660 밀리미터 막대의 최대 절단 직경: 420 밀리미터
디스크 부분의 최대 직경: 870 밀리미터 갭 폭: 240 밀리미터
X/Z축 빠른 이동속도: 1.9/4.5m/분 주축 구경: 82 밀리미터

제품 설명

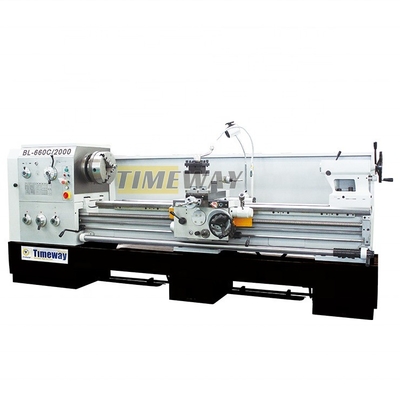

2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 0
제품 설명
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 1
3턱 턱
생활 센터
4턱 턱
톱니 회전 장착장치
얼굴판
펌프
중앙에 죽은
급변기 도구 보관기
스레드 추격 다이얼
2/3 축 디지털 판독
스플래시 보호
턱 커버
기름 총
리드 스크루 커버
작업등
도구 기둥 덮개
냉각 시스템
운전판
안정적인 휴식
휴식을 취하세요
변속기
줄이는 수갑
발 브레이크
토대 볼트
도구 상자 및 도구
사용 설명서

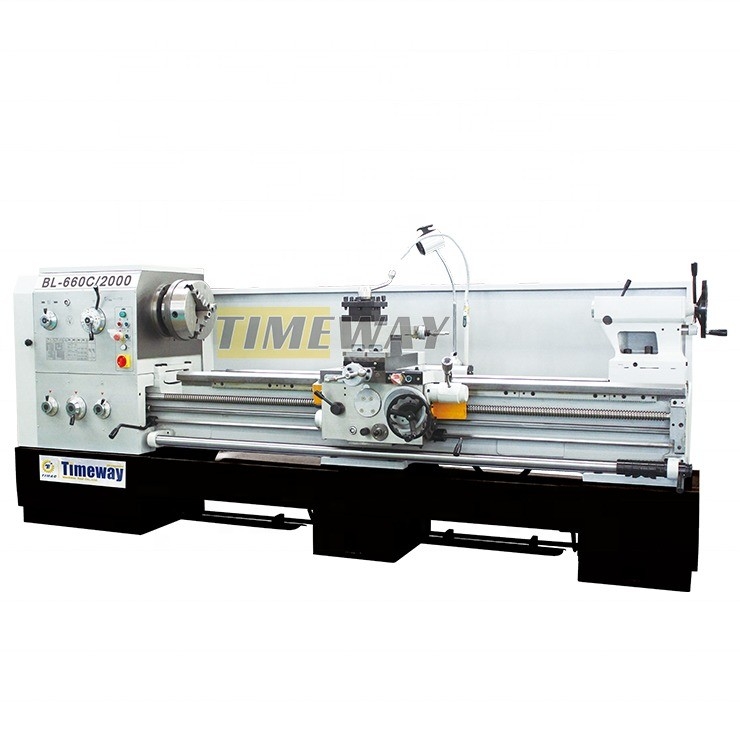

2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 2
사양
단위
BL-500B
BL-660B
BL-800B
맥스, 침대 위로 돌라
mm
500
660
800
크로스 슬라이드
mm
300
420
560
맥스, 틈을 넘기세요
mm
710
870
1000
간격 길이가
mm
240
240
240
중앙 사이의 거리는
mm
750/1000/1500/2000/3000
750/1000/1500/2000/3000
2000/3000
최대 회전 길이
mm
700/950/1450/1950/2950
700/950/1450/1950/2950
1850/2850
스핀들 뚫기
mm
Φ82
Φ82
Φ82
스핀드 톱니
-
Φ90, 1:20
Φ90, 1:20
Φ90, 1:20
스핀드 코
-
ISO 702/II 번호8
ISO 702/II 번호8
ISO 702/II 번호8
스핀드 속도 범위 (단계)
rpm
9-1600 (24)
9-1600 (24)
8-1400 (24)
상단 슬라이드 이동
mm
145
145
145
크로스 슬라이드 이동
mm
320
310
320
도구 섹션 크기
mm
25x25
25x25
25x25
X축 급식속도
m/min
50Hz: 1.960Hz: 23
50Hz: 1.960Hz: 23
50Hz: 1.960Hz: 23
Z축 급식속도
m/min
50HZ: 4.560HZ: 5.4
50HZ: 4.560HZ: 5.4
50HZ: 4.560HZ: 5.4
X축 공급 범위
mm/r
0.012-2.73 (93)
0.012-2.73 (93)
0.012-2.73 (93)
Z축 공급 범위
mm/r
0.028-6.43 (93)
0.028-6.43 (93)
0.028-6.43 (93)
메트릭 스레드 범위 (종)
mm
0.5-224 (48)
0.5-224 (48)
0.5-224 (48)
인치 가닥 범위 (종)
TPI
72-1/8 (46)
72-1/8 (46)
72-1/8 (46)
모듈 스레드 범위 (종)
MP
0.5-112 (42)
0.5-112 (42)
0.5-112 (42)
직선 가닥 범위 (종)
DP
56-1/4 (45)
56-1/4 (45)
56-1/4 (45)
꼬리줄기 깃 지름
mm
Φ75
Φ75
Φ90
꼬리줄기 깃 여행
mm
150
150
150
꼬리 깃털
-
MT5
MT5
MT5
주전자 전력
kw
7.5
7.5
7.5
급식 모터 전력
kw
0.3
0.3
0.3
냉각 수소 펌프 모터 전력
kw
0.12
0.12
0.12
기계 길이
mm
2382/2632/3132/3632/4632
2382/2632/3132/3632/4632
3365/4365
기계 너비
mm
975
975
1340
기계 높이
mm
1230
1270
1430
기계 무게
1kg
2050/2100/2300/2500/2900
2150/2200/2400/2600/3000
330/3700
기계 세부 정보
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 3


시리즈 간격 침대 톱니바퀴는 내부 및 외부 톱니바퀴, 톱니바퀴 및 다른 회전 부품 회전, 끝면 회전과 같은 모든 종류의 회전 작업에 적합합니다.또한 모든 종류의 일반적인 실을 회전: 인치, 메트릭, 모듈 및 D.P; 굴착, 리밍, 탭 및 굴착을 수행합니다.

2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 4
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

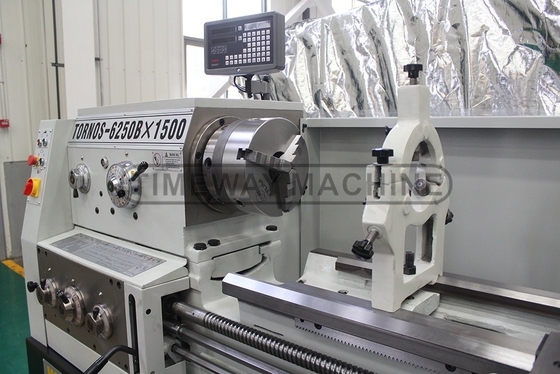

>> 표준 3 턱 톱니 턱, 빠르게 클램핑 작업 조각;

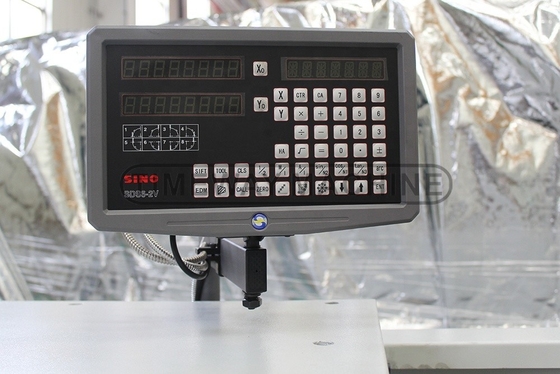

>> 2/3 축 디지털 판독 (DRO) 가 있습니다.
차크 경비원이 준비되어 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

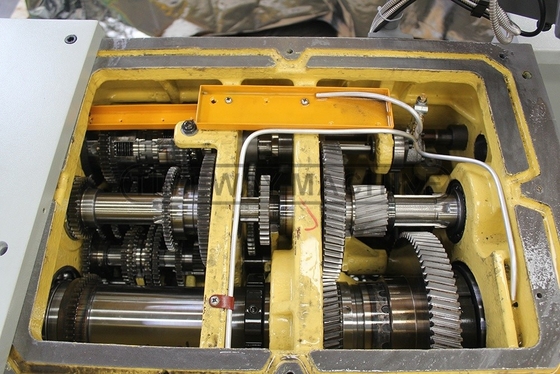

>> 고품질 철강으로 만든 갈비장 침대;
>> 가이드웨이 레일은 단단하고 닦이고, 경도는 HRC52까지입니다.

2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 5
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 6
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 한 손잡이에 의해 X/Z 축에 자동 공급 및 빠른 공급.

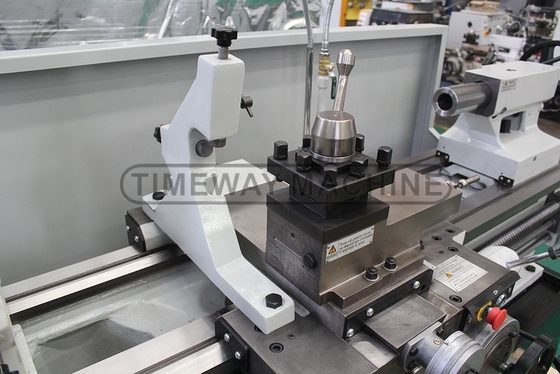

>> 미국형, 유럽형,이탈리아형선택 가능한 빠른 교체 도구 포스트
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 평면 베드 턴에 고정 휴식 및 후속 휴식 표준 장비를 갖추고 있습니다.

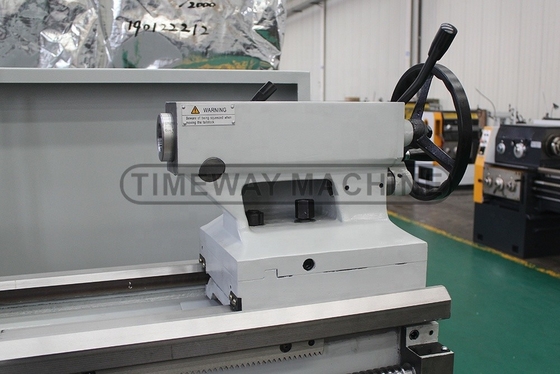

>> 수동 꼬리 스톡은 빠르게 잠그고 풀 수 있습니다.
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 7
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 8

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 9
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 10
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 11

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 12
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 13
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 14

종합 테스트 부품(CNC 수평 톱니만 사용):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 15
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 16
왜 우리 를 선택 합니까?
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 17
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 18
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 19
2500 N.m 절단 토크 고 정밀 수평 간격 침대 라트 머신 빠른 공급 속도 20
레니샤우 레이저 인터페로미터 (CNC 수평 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
