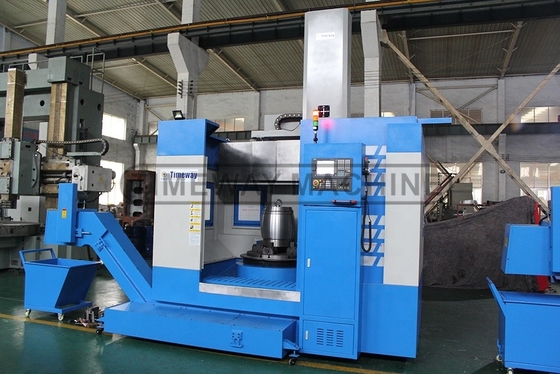

• 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

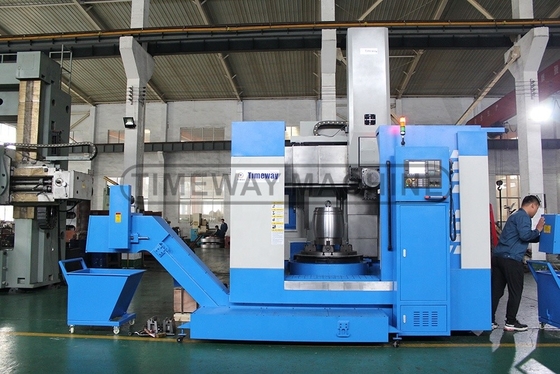

  • 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

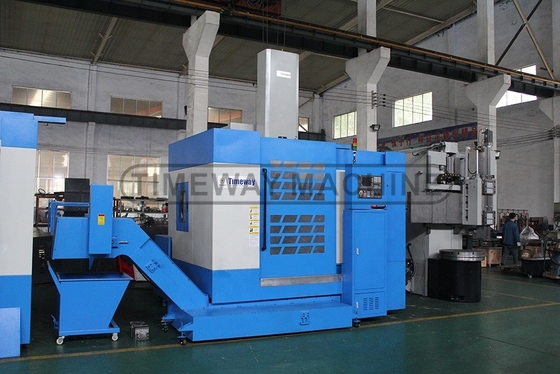

  • 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

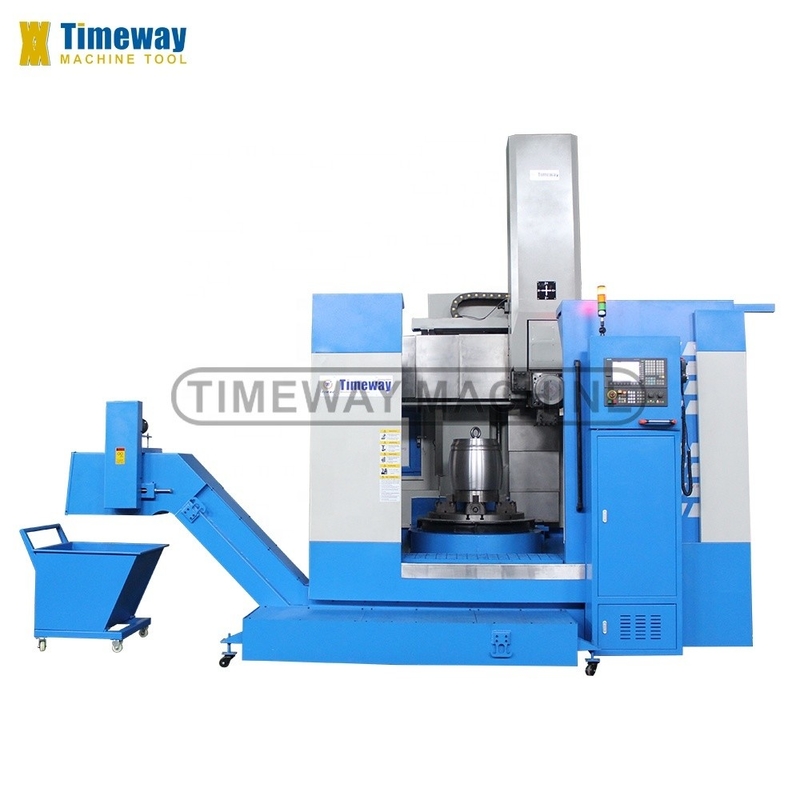

  • 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

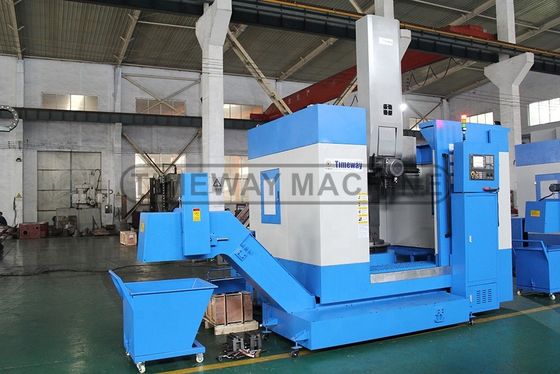

  • 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

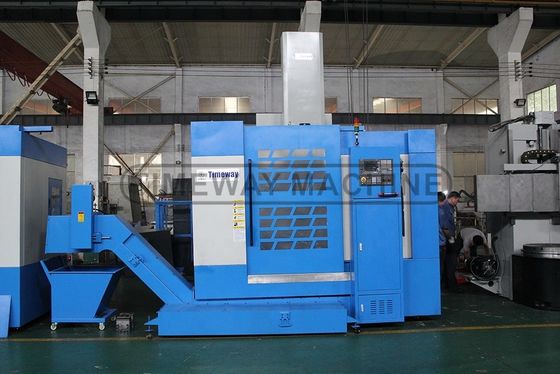

  • 800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트

제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: TIMEWAY
모델 번호: VLK800E

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $50,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증가능)
공급 능력: 150 세트/월당 세트
최고의 가격 접촉

상세 정보

종류: 수직 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 800
기계가공 능력: 무거운 짐 맥스. 중량의 제조 공정에 있는 제품(KG): 2000
베드 (밀리미터)의 폭: 1070mm 스핀들 모터 전원(kW): 22
축의 번호: 싱글 감원의 수: 2
여행 (X 주축)(MM): 570 밀리미터 여행 (Z 주축)(MM): 650 밀리미터
위치 결정 정밀도 (밀리미터): ±0.01 반복성 (X/Y/Z) (밀리미터): ±0.008
크기 (L*W*H): 4300x2380x4290mm 전압: 220V-480V
CNC 제어 시스템: 지멘스 절삭 공구대 정거장: 4
무게 (kg): 8500 보증: 1년
주요 판매점: 높은 생산성 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 2년
맥스. 스윙지름: 950 밀리미터 맥스. 회전하는 지름: 800mm
최대 체중 신장: 800mm 스핀들 속도 단계: 2단계, 무단계
주축 속도 범위: 2-320rpm 작업대 사이즈: 800mm
부하 용량: 2000kg X/Z축 이송속도: 0.1-500mm/min
X/Z축 급속 이송 속도: 2000mm/분 공작물의 최대 길이: 800mm
조건: 새로운 바이트 설치대 브랜드: 중국 옌타이
적용 가능한 산업: 식물을 제조한 기계류 정비소 전시실 위치: 캐나다, 미국, 이탈리아, 프랑스, ​​독일, 브라질, 페루, 멕시코, 러시아, 스페인, 칠레, 콜롬비아, 알제리, 루마니아, 우즈베키스탄, 호주
판매 유형: 일반 제품 연도: 2021
맥스. 방추 속도 (r.p.m): 320 분당 축 구멍(MM): 150
맥스. 거꾸로 된 길이 (밀리미터): 800 핵심 부품: 베어링, 모터, 기어, 기타, 기어박스, SIEMENS 828D
항구: 중국 공항

제품 설명

CNC 수직 톱니
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 0
제품 설명
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 1
자동 윤활 시스템, 완전 폐쇄 보호기, 에어컨, 오일 냉장기
시멘스 828D, FANUC 0i-TF, 특수 장착장치
사양
단위
VLK800E
VLK1250E
VLK1600E
VLK2000E
최대 스윙 지름
mm
950
1250
1600
2000
최대 회전 지름
mm
800
1250
1600
2000
작업 조각의 최고 높이
mm
800
1000
1000
1250
작업 조각의 최대 무게
1kg
2000
5000
8000
12000
주전자 전력
kw
22
22
30
37
작업 테이블 지름
mm
800
1010
1400
1800
작업 테이블의 최대 토크
KN.m
10
17.5
25
32
작업 테이블 속도의 범위
rpm
2-320
1.25-200
1-160
4-125
툴 스테이션 번호
pcs
4
4
4
4
외부 회전 도구의 도구 턱 부분
mm
32x40
32x40
32x40
32x40
드라이브 타입
-
전기
전기
전기
전기
X축 구형 나사 크기 (방정선 x 나사 피치)
mm
50x10
50x10
50x10
50x10
Z축 구형 나사 크기 (방사 x 나사 피치)
mm
50x10
50x10
50x10
50x10
X축 이동
mm
-20~550
-20~800
-20~1030
-20~1150
Z축 이동
mm
650
650
800
800
공급 범위 (X/Z)
mm
0.1-500
0.1-500
0.1-500
0.1-500
급식 속도
mm/min
2000
2000
2000
2000
CNC 시스템
-
시멘스 808D
시멘스 808D
시멘스 808D
시멘스 808D
세르보 모터 토크 (X/Z)
N.m
11/11
11/11
11 월 15 일
11 월 15 일
전력
KVA
30
37
45
52
기계의 순량
1kg
8500
11000
14500
18500
기계 차원 (LxWxH)
cm
430x238x429
478x257x440
563x301x466
580x368x494
칩 컨베이어
-
체인 타입
체인 타입
체인 타입
체인 타입
표준
-
자동 윤활 시스템, 완전 폐쇄 보호기, 에어컨, 오일 냉장기
선택 사항
-
시멘스 828D, FANUC 0i-TF, 특수 장착장치
기계 세부 정보


1시리즈 CNC 단일 기둥 수직 톱니 는 현대 선진 설계 및 제조 기술을 흡수하고 CAD 최적화 설계 방법을 사용하여 설계되었습니다.최신 설계 개념을 사용하여 국내외 첨단 기능으로 장착. 2. 구조 성능에 강한 절단 실현, 작업 테이블 과중 부하, 기계의 높은 동적 및 정적 경직, 모든 이동 안전 및 안정성,긴 사용 기간과 높은 처리 효율성3. 기계는 고속 철강 및 탄화물 절단 도구, 모든 철강 및 비철강 금속 및 일부 비금속 재료의 작업 조각 처리에 적합합니다. 4.기계는 거친 과정을 완료 할 수 있으며 실린더 내부와 외부를 돌리는 완료5. 기계는 주로 기둥, 작업 테이블, 빔, 수직 도구 기둥, 주력 변속기,빔 리프팅 메커니즘, 수직 도구 후 공급 메커니즘, 빔 가이드 보호 장치, 전체 기계 전체 상자, 전기 시스템, 수압 시스템, 냉각 시스템 등.

800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 2
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>작업 테이블은 통합, 고강도, 고 정밀 및 짧은 고정형 스핀드 구조를 사용합니다.스핀들에는 고정밀 스프러스 볼레어 세트와 세트 두 배 줄 짧은 실린더 롤레어 레이어컴팩트 구조, 동시에 방사선 부하, 축 부하 및 기울기 모멘트를 견딜 수 있으며, 과부하의 탄력 변형은 작습니다.작업 테이블의 회전 정확도 및 운반 능력을 향상.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>네 스테이션 전기 도구 기둥: 높은 위치 정확성, 큰 클램핑 힘, 큰 부하 용량, 안정적이고 신뢰할 수 있습니다.더 큰 클램핑 힘.

800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 3
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 4
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>고객들은 FANUC, SIEMENS, 또는 KND, 다른 CNC 시스템을 선택할 수 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>특수 요구 사항에 따라 전체 기계 덮개, 칩 컨베이어.
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 5
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 6

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 7
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 8
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 9

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 10
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 11
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 12

종합 테스트 부품(CNC 톱니만 사용한다):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 13
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 14
회사 비디오
고객 피드백
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 15
우리 서비스
1. 보증 기간 동안 사용할 수 있는 부품 교체 무료. 보증 기간 이후 사용할 수 있는 부품 교체 비용.기계의 전체 생활 기간 동안 언제든지 기술 질문에 대한 신속한 조치 및 답변. 3. 해외 후 서비스 센터는 일부 지역에서 사용할 수 있습니다. 4. 엔지니어 해외 서비스는 고객의 요구에 따라 사용할 수 있습니다 ((고객에 의해 발생하는 상대적 비용).
회사 소개
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 16
공장 표시:
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 17
공장 프로파일:
우리의 공장은 2014 년에 설립되었습니다. 그것은 전문 기술자, 연구 개발 팀, 제조 및 CNC 장비를 판매하고 전문 맞춤 서비스를 제공합니다.우리의 제품은 곰팡이 처리에서 널리 사용됩니다, 3C 제품, 농업 기계, 석유 기계, 자동차 부품 가공, 항공 우주 산업, 등, 국내외 60 개 이상의 국가 및 지역에 판매.
본문 소개:
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 18
회사 프로필:
타임웨이 기계 도구 Co., Ltd는 전문 기계 도구 제조 기업입니다, 주요 제품은 톱니, 프레싱 머신, 밀링 머신 등을 포함한다.그리고 고객의 필요에 따라 우리는 또한 다양한 특수 목적 기계를 설계하고 제조 할 수 있습니다., 기계 도구 분야에서 상대적인 기술 업그레이드 및 변환 서비스를 제공하기 위해.
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 19
고객 방문:
지금까지, 우리는 해외에서 많은 고객을 받았고, 그들은 모두 우리의 회사와 제품에 매우 만족
800mm 작업 테이블과 1070mm 침대 너비 CNC 수직 라트 20
전시회:
외무부 설립 이후 우리는 가을 칸톤 박람회, 베이징 전시회,상하이 전시회, 모스크바, 에티오피아, 러시아, 그리고 전시 고객과 장기적인 우호적 협력 관계를 유지했습니다.
FAQ
Q: 왜 TIMEWAY MACHINE를 선택하셨나요?
A: 1. 경쟁력있는 가격으로 높은 품질; 2. 전문 R & D 팀과 25 년 수출 경험; 3. 60 개국 이상 수출; 4. CE, ISO 인증서; 5.24시간 온라인 서비스 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 개월 품질 보증; 7. 문제 해결을 위해 해외 엔지니어 제공;Q: QC나 기계에 대한 안전 기준이 있나요?A: 예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.Q: MOQ는 얼마인가요?A: 1 세트 (일부 저비용 기계만 1 세트 이상)질문: 지불 조건은?A: (1) T/T 30%의 사전 지불과 70%의 잔액 지불이 배송 전에 지불됩니다. (2) 볼 때 취소 할 수없는 LC; (3) 웨스턴 유니온, 머니 그램 등.Q: 보증은 어떨까요?A: 보증 기간은 배달 후 1 년입니다. 기간 이상에도 우리는 기계에 대한 평생 서비스를 제공합니다.
