제품 상세 정보:

원래 장소: 허난, 중국
브랜드 이름: Timac, TIMEWAY
인증: ISO9001, CE
모델 번호: AL-1800Cx8000

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $150,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증)
공급 능력: 100개 세트 / 세트마다 달
최고의 가격 접촉

상세 정보

맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 8000 가늘고 긴 속도(r.p.m)의 범위: 3.15 - 315 분당 회전수
기계가공 능력: 무거운 짐 베드 (밀리미터)의 폭: 970
종류: 수평 스핀들 모터 전원(kW): 22
전압: 고객의 요구로서 크기 (L*W*H): 11020x2665x2680mm (크기)
무게 (kg): 21500 킬로그램 보증: 1년
주요 판매점: 높은 정확도 판매 유형: 일반 제품
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 선반색상: 선택 사항
Max. 최대. Weight of Workpiece 공작물의 무게: 10톤 또는 12톤 선반 기능: 대형 부품 절단
최대 가공 직경 공작물: 1800 밀리미터 센터간 최대 가공 직경: 1410 밀리미터
가공력: 45000N 종방향 스트로크: 8000 밀리미터
크로스 스트로크: 800mm 상단 포탑 스트로크: 300mm
테일스톡 퀼 직경: 220 밀리미터 판매 후 서비스 제공: 온라인 지원, 비디오 기술 지원
보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스 지역 서비스 위치: 캐나다, 영국, 미국, 프랑스, ​​독일, 브라질, 인도네시아, 멕시코, 러시아, 호주, 루마니아, 남아프리카
조건: 새로운 적용 가능한 산업: 의류 매장, 건축 자재 매장, 기계 수리 매장, 제조 공장, 농장, 식품 매장, 인쇄 매장, 건설 공사, 에너지 및 광업
전시실 위치: 캐나다, 영국, 미국, 프랑스, ​​독일, 브라질, 인도네시아, 러시아, 루마니아, 남아프리카 핵심 부품: 베어링, 펌프, 기어, 모터, 기어박스, 압력용기
맥스. 거꾸로 된 길이 (밀리미터): 7800 밀리미터 축 구멍(MM): 130 m'm
연도: 2021 항구: 천진 또는 상하이 항구

제품 설명

제조업자 1800mm 스윙 큰 타입 병렬 회전 턴 머신 도구실

AL-1800Cx8000



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 0





제품 설명





표준 액세서리:



선택용 액세서리:



  • 4턱 중용 독립 턱
  • 안정적인 휴식 (길이 3M 이상)
  • 휴식을 따르십시오 (길이 3M 이상)
  • 전기 이동 꼬리 스톡
  • 꼬리줄의 죽은 중심
  • 4역 도구 기지
  • 냉각 시스템
  • 작업등
  • 도구와 도구 상자
  • 평준화 윙과 볼트
  • 운영 설명서 (영어)



  • 얼굴판
  • 롤러 지원
  • 2축 또는 3축 디지털 표시기
  • 차크 경비
  • 도구 기둥 보호기
  • 후면 스프래시 보호
  • 빠른 변경 도구 포스트
  • 밀링 장착장치





기술 매개 변수



사양

단위

AL-1600C

AL-1800C

용량

침대 위로 흔들고

mm

1600

1800

바퀴를 돌리세요

mm

1210

1410

작업 조각의 최대 길이

mm

3000/4000/5000/6000/8000/10000/12000/14000/16000/18000

회전 길이가 최대

mm

2800/3800/4800/5800/7800/9800/11800/13800/15800/17800

스핀드의 최대 토크

N.m

12590

최대 절단 힘

N

45000

최대 길쭉한 힘

N

18000

작업 조각의 최대 무게

1kg

10000 (((12000)

스핀들

구멍을 통해 스핀 들의 다이아

mm

130

스핀드 구멍

-

미트릭 140

앞으로 돌리는 횟수

종류

21종

역전환수

종류

12종

스핀들 속도의 범위

r/min

앞으로:315-315, 뒤집어3.5-291

먹이 운동

경도 및 가로

종류

56종

먹이 이동 범위

mm

길이:0.1-12, 가로:0.05-6 위 슬라이드:0.025-3

메트릭 스레드 수

종류

44종

메트릭 스레드의 범위

mm

1-120

인치 가닥 수

종류

31종

인치 스레드 범위

TPI

28-1/4

모듈 스레드 수

종류

45종

모듈 스레드의 범위

mm

0.5-60

다이아, 피치 스레드 수

종류

38종

다이아, 피치 스레드 범위

DP

1/2-56

도구 기둥

도구 턱의 크기

mm

45x45

툴 포스트 스윙 범위

°

±90°

수송거리의 최대 이동

mm

2900/3900/4900/5900/7900/9900/11900/13900/15900/17900

크로스 슬라이드의 최대 이동

mm

650

최상위 슬라이드 이동

mm

300

도구 기둥의 빠른

mm/min

길이:3740횡단:1870상단 슬라이드:935

Tailstock

잎자루

mm

220

꼬리 깃털의 이동

mm

300

꼬리 깃털의 톱니 구멍

-

MT6

다른 것

주전자 전력

kw

22

속도

r/min

970

도구 기둥의 힘

kw

1.5

기계 전체 차원





길이

mm

6020/7020/8020/9020/11020/13020/15020/17020/19020/21020

너비

mm

1995

높이

mm

2525

2665





특징:



1이 시리즈 평행 회전 톱니 970mm 넓은 직사각형 인덕션 강화 및 토양 침대 가이드 방법을 채택, 그래서 우수한 안정성, 높은 경직성, 그리고 최대..



2주요 스핀드는 정밀 롤러 베어링 3 포인트 지원 구조입니다.



3테플론 벨트 코팅, 회전 꼬리 스톡 펜 구조와 함께 마찰과 열 발생을 최소화 할 수 있습니다.



4평행 회전 톱니 기계는 외부 및 내부의 실린더 표면의 회전, 끝면, 메트릭 또는 인치 스레드의 회전과 같은 다양한 회전 작업에 적합합니다.모듈 스레드 및 다이아마트리컬 피치 스레드, 등등



5모터화 된 짧은 코퍼 회전이 상단 슬라이드로 독립적으로 수행 될 수 있으며 긴 코퍼의 모터화 된 회전은 상단 슬라이드로 수행 될 수 있습니다.



6더 나아가, 중형 턴은 또한 뚫기, 트레판링 및 굴착 프로세스 등을 수행 할 수 있습니다.





기계에 대한 세부 사항:



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 1

헤드 스톡 & 피드 박스:



금속 가공 톱니가 33 단계 스핀드 속도를 얻을 수 있습니다 (3.15-315rpm), 넓은 속도 범위는 다양한 프로세스를 충족합니다.

톱니바퀴는 공급 상자에서 기어를 변경하여 멀티 스레드를 회전 할 수 있습니다.

1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 2

침실과 차량:



단단한 베드 레일은 수입 정밀 랜트리 타입 가이드웨이 밀링 머신으로 깎아, 높은 딱딱함과 안정적인 움직임을 보장합니다.

970mm 폭의 레일은 큰 부하량 (10톤) 을 보장합니다.

1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 3

전기적인 이동 스톱 스톡:



전기 움직이는 꼬리 스톡은 금속 작업 턴에 표준으로 제공되며 작업자의 래보르 간격을 효과적으로 줄이고 빠른 위치화를 실현합니다.





부속품:



수동 회전 기계는 작은 지름의 부품을 절단하기 위해 표준 후 휴식 및 안정적인 휴식입니다.

선택적 롤러 지원은 중량 및 큰 부품을 부하하는 데 적합합니다.



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 4 1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 5

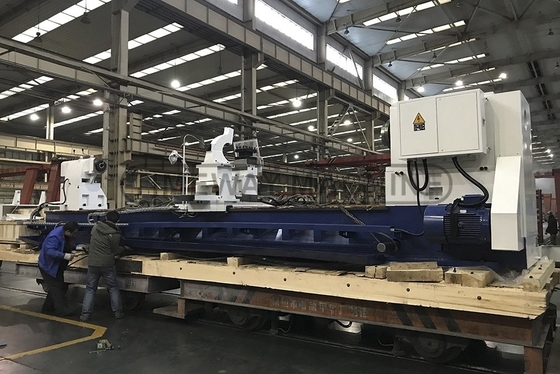

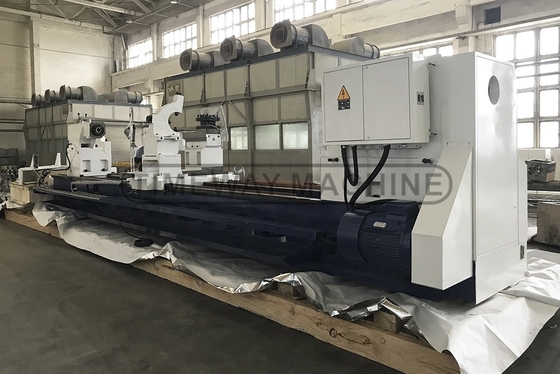

출하 준비:



 1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 6



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 7



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 8



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 9



1800mm 수평 스윙 큰 타입 병렬 회전 톱니 기계 도구실 설계 10
