>>간격 베드 턴은 변경 핸들을 통해 여러 단계 스핀드 속도와 공급 속도를 얻을 수 있습니다.
>>수평 톱니에는 다양한 종류의 가닥을 잘라낼 수 있습니다.
>>고전압 평면, 고품질의 철근, 고밀도로 제조된, 끈적끈적한 PTFE 선도 경로
손으로 긁는 것
|
상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 10000 | 가늘고 긴 속도(r.p.m)의 범위: | 6 - 800 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 550 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 11 |
| 전압: | 맞춤형 | 크기 (L*W*H): | 선반모델로 |
| 무게 (kg): | 5000 KG | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 구조: | 수평식 |
| 크로스슬라이드 위에서 흔들리세요: | 350/520/660mm | 공작물 길이: | 9850 밀리미터 |
| 주축 구경: | 100 밀리미터 | 가늘고 긴 테이프녹화자: | 미터법 120 |
| 공작물 중량: | 2000kg | 심압대 테이프녹화자: | Mt5 |
| 꼬리 톱니 여행: | 250 밀리미터 | 맥스. 스윙지름: | 630/800/940mm |
| 부하 용량: | 2000kg | 조건: | 새로운 |
| 축 구멍(MM): | 100 | 적용 가능한 산업: | 식물을 제조한 기계류 정비소 |
| 전시실 위치: | 캐나다, 미국, 이탈리아, 프랑스, 독일, 멕시코, 러시아, 스페인, 남아프리카, 호주 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 엔진, 기타 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 9850mm(9850mm) | 연도: | 2020 |
| 항구: | 천인항 또는 청도항 | ||
제품 설명
제품 설명

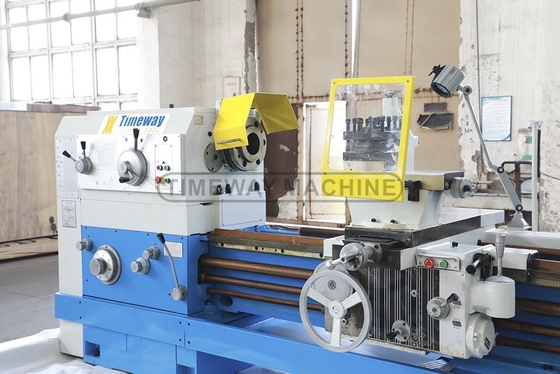

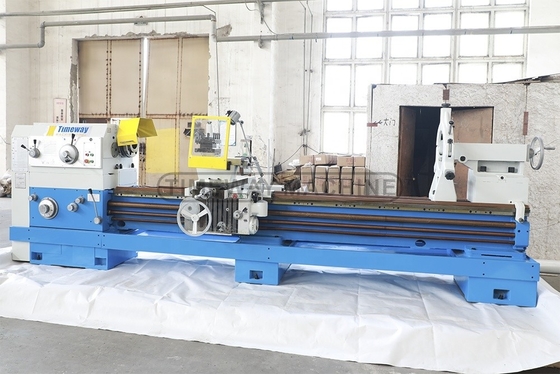

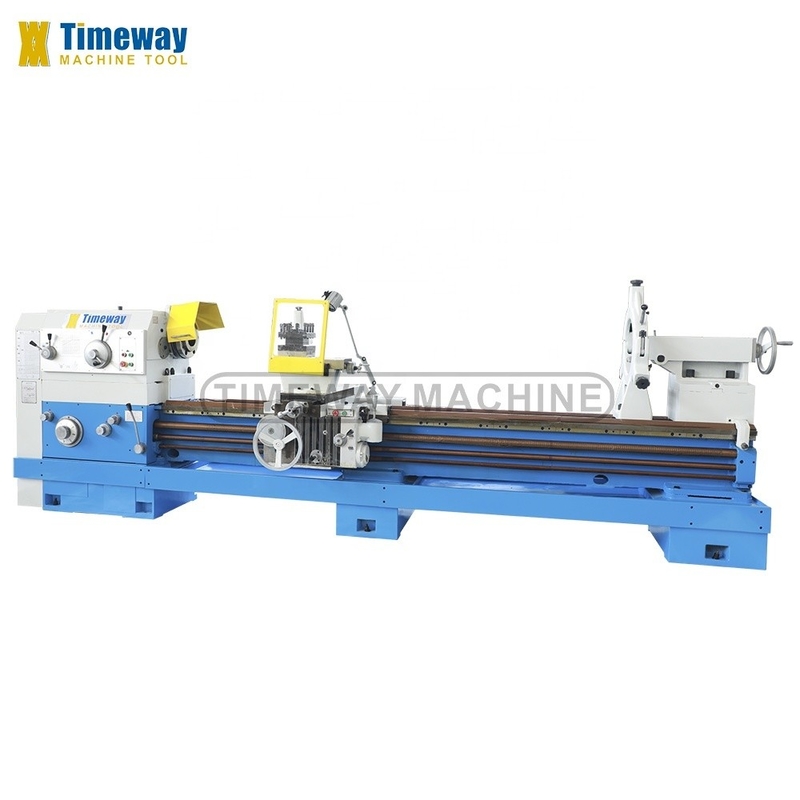

2 톤 로딩 금속 산업 톱니 가공 중량 수평 톱니 가공
(AL-630B, AL-800B, AL-940B)
특징:
1성숙한 구조: 기계 도구는 단단한 작업, 단단한 강도, 높은 전력, 넓은 속도 범위,
고속과 강력한 절단
2안정적인 성능: 그것은 주름, 딱딱한 부품 및 비철금속과 같은 크고 중간 크기의 부품의 안정적이고 강한 절단에 적합합니다.
3매우 딱딱한 침대: 침대는 주사 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 딱딱성을 가지고 있으며,
가이드 레일은 중간 주파수 완화 썰기 프로세스를 채택합니다. 슬라이딩 가이드 표면에서는 횡단 방지 가이드 플레이트 기술이 채택됩니다.그리고 마찰 억제 계수와 같은 동적 특성은 최적 상태입니다., 따라서 저속 크롤의 발생을 피합니다.
4고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 유명한 브랜드 제품을 채택합니다.스핀들 박스는 열 변형 균일하고 스핀들 중심의 오프셋을 피하기 위해 대칭 구조를 채택열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 주요 샤프트의 앞쪽 끝은 양방향 각성 접촉 구슬 베어링의 세 가지 지원 구조를 채택합니다.정확성 향상 및 경직성 증가. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확도를 유지할 수 있습니다.
5고 톱션 저항성 평면 침대, 고품질 철 cast 철 고도로 제조 된, 그리고 철도 표면 온화 인덕션
정밀 처리, 끈적끈적한 PTFE 선도 경로와 정밀 수작업
6. 스플릿 타입 침대 구조를 채택, 가이드 레일 표면은 이중 V 평면 레일을 채택, 550mm 침대 너비와 베어링 용량은 2000kg까지 될 수 있습니다.
3턱 턱 | 4턱 독립 턱 |
안정적인 휴식 (길이 2M 이상) | 얼굴판 |
휴식을 따르십시오 (길이 2M 이상) | 2축 또는 3축 디지털 표시기 |
수동으로 움직이는 꼬리 | 차크 경비 |
꼬리줄의 죽은 중심 | 도구 기둥 보호기 |
4역 도구 기지 | 턱 커버 |
냉각 시스템 | 후면 스프래시 보호 |
작업등 | 빠른 변경 도구 포스트 |
도구 상자 및 도구 | |
사용 설명서 |
사양 | 단위 | AL-630B | AL-800B | AL-940B | ||
맥스, 침대 위로 돌라 | mm | 630 | 800 | 940 | ||
크로스 슬라이드 | mm | 350 | 520 | 660 | ||
중앙 사이의 거리는 | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/10000/- | ||||
최대 회전 길이 | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | ||||
최대. 틈을 넘기기 (선택) | mm | 830 | 1000 | 1140 | ||
격차 길이 (선택) | mm | 300 | 300 | 300 | ||
침대 너비 | mm | 550 | 550 | 550 | ||
충전 용량 | 1kg | 2000 | 2000 | 2000 | ||
스핀드 코 | - | C11 | C11 | C11 | ||
스핀들 뚫기 | mm | 100 | 100 | 100 | ||
스핀드 톱니 | - | 미트릭 120 | 미트릭 120 | 미트릭 120 | ||
스핀드 속도 범위 | rpm | 7.5-1000 | 6~800 | 6~800 | ||
스핀드 속도 단계 | 단계 | 18 | 18 | 18 | ||
길쭉한 공급 범위 | mm/r | 0.1-24.32 (64) | 0.1-24.32 (64) | 0.1-24.32 (64) | ||
크로스 피드 범위 | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | 0.05-12.16 (64) | ||
리드 스크루 피치 | mm | 12 | 12 | 12 | ||
메트릭 스레드 범위 (종) | mm | 1-240 (50) | 1-240 (50) | 1-240 (50) | ||
인치 가닥 범위 (종) | TPI | 14-1 (26) | 14-1 (26) | 14-1 (26) | ||
모듈 스레드 범위 (종) | mm | 0.5-120 (53) | 0.5-120 (53) | 0.5-120 (53) | ||
직선 가닥 범위 (종) | DP | 28-1 (24) | 28-1 (24) | 28-1 (24) | ||
급식 속도 | mm/min | 4000 | 4000 | 4000 | ||
크로스 슬라이드 이동 | mm | 440 | 540 | 570 | ||
상단 슬라이드 이동 | mm | 200 | 200 | 200 | ||
도구 섹션 크기 | mm | 32x32 | 32x32 | 32x32 | ||
꼬리줄기 깃 지름 | mm | 100 | 100 | 100 | ||
꼬리줄기 깃 여행 | mm | 250 | 250 | 250 | ||
꼬리 깃털 | - | MT5 | MT5 | MT5 | ||
주전자 전력 | kw | 11 | 11 | 11 | ||
기계 길이 | mm | 2958/3275/3725/4225/5225/6275/7355/8355/10275/12275/- | ||||
기계 너비 | mm | 1393 | 1473 | 1430 | ||
기계 높이 | mm | 1537 | 1622 | 1690 | ||
기계 세부 정보
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

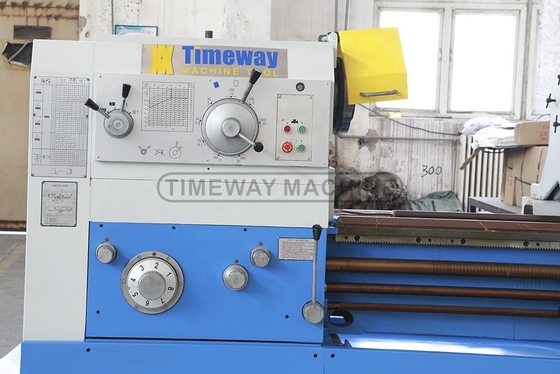

스핀들 박스 및 피드 박스 및 캐리:
>>간격 베드 턴은 변경 핸들을 통해 여러 단계 스핀드 속도와 공급 속도를 얻을 수 있습니다.
>>수평 톱니에는 다양한 종류의 가닥을 잘라낼 수 있습니다.
>>고전압 평면, 고품질의 철근, 고밀도로 제조된, 끈적끈적한 PTFE 선도 경로
손으로 긁는 것
>>간격 베드 턴은 변경 핸들을 통해 여러 단계 스핀드 속도와 공급 속도를 얻을 수 있습니다.
>>수평 톱니에는 다양한 종류의 가닥을 잘라낼 수 있습니다.
>>고전압 평면, 고품질의 철근, 고밀도로 제조된, 끈적끈적한 PTFE 선도 경로
손으로 긁는 것
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

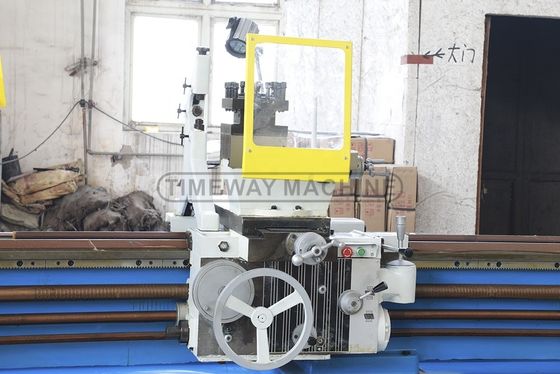

툴 포스트:
>>수동 4 계기 도구 포스트는 표준으로 제공되며 강한 클램핑 힘과 높은 경직성을 가지고 있습니다.
>>도구 기둥 보호기는 선택적입니다 CE 표준을 충족합니다.
>>후속 휴식은 얇은 길이 바를 돌리는 데 적합하며 회전 바의 효율적인 흐름을 줄입니다.
>>수동 4 계기 도구 포스트는 표준으로 제공되며 강한 클램핑 힘과 높은 경직성을 가지고 있습니다.
>>도구 기둥 보호기는 선택적입니다 CE 표준을 충족합니다.
>>후속 휴식은 얇은 길이 바를 돌리는 데 적합하며 회전 바의 효율적인 흐름을 줄입니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
밀링 헤드:
>>밀링 헤드는 실린더 표면을 밀링하기 위해 선택할 수 있으며, 작업 조각의 표면 거칠성을 효과적으로 향상시킵니다.
>>밀링 헤드는 실린더 표면을 밀링하기 위해 선택할 수 있으며, 작업 조각의 표면 거칠성을 효과적으로 향상시킵니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

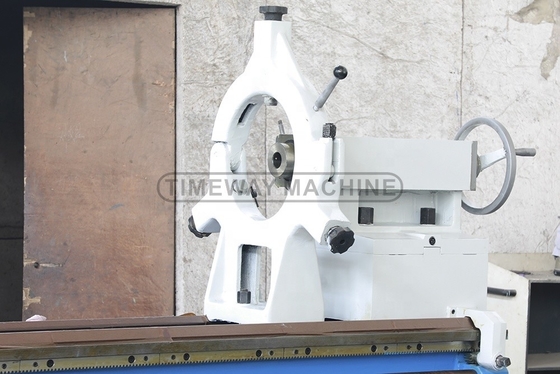

꼬리 및 안정적인 휴식:
>>안정적인 휴식은 더 많은 2M 길이의 톱니 기계에 표준으로 제공됩니다.
>>수동으로 움직이는 꼬리 스톡은 노동자의 노동 강도를 줄일 수 있습니다.
>>수동으로 움직이는 꼬리 스톡은 노동자의 노동 강도를 줄일 수 있습니다.
전기 캐비닛과 주 모터:
>>금속 톱니의 주 모터는 침대 안에 설치되어 있으며 강력한 토크입니다.
외면 회전
기계가 모든 기하학적 정확성을 충족 한 후, 우리는 수평 톱니에 막대를 테스트하고 실제 처리 정확성 (둥근성 및 원통성) 을 확인합니다.
회전면
모든 lathes는 모든 기하학적 정확성 테스트를 수행 한 후, 우리는 또한 디스크 부품 가공, 그리고 가로 슬라이드의 수직성을 확인합니다.
출하 준비:
시리즈 수평 톱니통은 국제 수출 표준을 준수하는 표준 재배 목재 케이스를 채택합니다.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 수평 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
