상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 10000 | 가늘고 긴 속도(r.p.m)의 범위: | 6 - 800 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 종류: | 수평 |
| 스핀들 모터 전원(kW): | 11 | 전압: | 380V/50HZ |
| 크기 (L*W*H): | 길이로서 | 무게 (kg): | 12500 킬로그램 |
| 보증: | 1년 | 주요 판매점: | 높은 정확도 |
| 판매 유형: | 새로운 제품 2020 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 기계 종류: | 수평 갭 베드 선반 | 바퀴를 돌리세요: | 660 밀리미터 |
| Max. 최대. Weight of Workpiece 공작물의 무게: | 2000kg | 베드 폭: | 550 밀리미터 |
| 주축 구경: | 110 밀리미터 | 방추 속도: | 6-800rpm(18단계) |
| 맥스. 스윙지름: | 630/800/940mm | 무게: | 길이로서 |
| 힘: | AC 11 kw | 조건: | 새로운 |
| 적용 가능한 산업: | 건축 자재 매장, 기계 수리 매장, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 소매, 에너지 및 광산 | 전시실 위치: | 이탈리아, 독일, 브라질, 인도, 멕시코, 남아프리카, 카자흐스탄, 우크라이나 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터 | 맥스. 거꾸로 된 길이 (밀리미터): | 10000 밀리미터 |
| 축 구멍(MM): | 110 | 항구: | 중국항. |
제품 설명

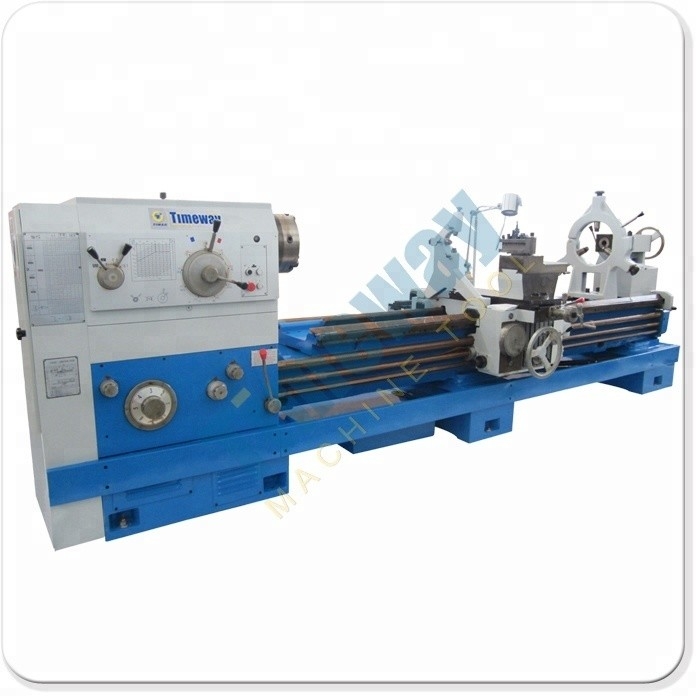

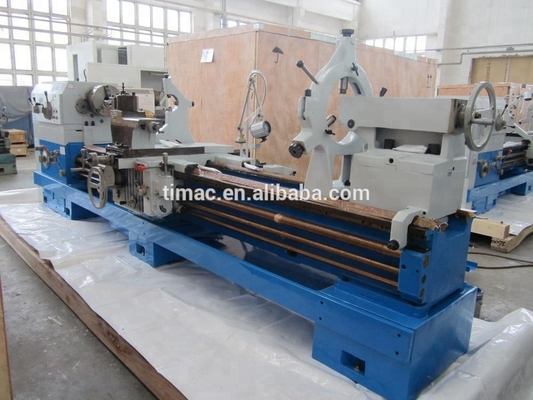

고속 수평 간격 베드 라트
AL-630B AL-800B Al-940B
틈바닥 턴 머신
이 간격 베드 턴은 주로 내부 및 외부 실린더, 피자 및 기타 스윙 표면을 회전하는 데 적합하며 다양한 메트릭, 인치 모듈 및 지름 피치 스레드를 회전합니다.그들은 또한 오일 굴곡과 키웨이를 부착하는 데 사용할 수 있습니다..
특징:
1침대의 옆벽은 이중 肋판으로 구성되어 있으며, 내부 肋판의 모양은 상자형과 굽은 肋판 조합입니다.
2선두에, 하나의 레버에 의해 작동 장치가 있습니다.
스핀들 브레이킹 및 회전 방향 변경은 수압 시스템, 또는 당신의 선택에 따라 수동 작동에 의해 제어됩니다.
3좌석 가이드웨이는 부드러운 벨트 마모 저항성 재료로 붙여져 있습니다.
4우리는 자동 공급 메커니즘으로 톱니를 장착 할 수 있습니다.
상단 슬라이드는 짧은 콩을 회전하는 데 독립적으로 사용할 수 있습니다. 또는 길쭉한 콩 표면을 회전하는 길쭉한 공급과 함께 사용할 수 있습니다.
기술 파라미터:
| 사양 | 단위 | AL-630B | AL-800B | AL-940B | |
| 용량 | 침대 위로 흔들고 | mm | 630 | 800 | 940 |
| 바퀴를 돌리세요 | mm | 350 | 520 | 660 | |
| 작업 조각의 최대 길이 | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| 최대 회전 길이 | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 | |||
| 틈을 넘기세요 | mm | 830 | 1000 | 1140 | |
| 실제 너비 간격 | mm | 300 | |||
| 가이드웨이의 팽창 | mm | 550 | |||
| 스핀들 | 스핀드 코 |
| C11 | ||
| 스핀드 구멍 | mm | 110 | |||
| 스핀드 구멍 |
| 1120 | |||
| 스핀들 속도의 범위 | r/min | 7.5~1000 | 6~800 | 6~800 | |
| 스핀들 속도의 수 |
| 18종 | |||
| 먹이 | 경도 및 가로 | r/min | 640.1~24.32 | ||
| 크로스-롱도지상식량 |
| 1/2 | |||
| 리드 스크루의 스루프 피치 | mm | 12 | |||
| 메트릭 스레드의 수와 범위 | mm | 501~240mm | |||
| 인치 가닥의 수와 범위 | T.P.I | 2614~1 | |||
| 모듈 가닥의 수와 범위 | mm | 530.5~120mm | |||
| 지름의 빗줄의 수와 범위 | T.P.I | 2428~1 | |||
| 급속한 이동 속도 | mm/min | 4000 | |||
| 여행 | 크로스 슬라이드의 최대 이동 | mm | 440 | 540 | 570 |
| 최상위 슬라이드 이동 | mm | 200 | |||
| 도구 스탠크의 섹션 | mm | 32 | |||
| Tailstock | 꼬리 깃의 지름 | mm | 100 | ||
| 꼬리 깃털의 이동 | mm | 250 | |||
| 꼬리 잎의 톱니 구멍 |
| 모스 5 | |||
| 다른 것 | 주전자 전력 | kw | 11 | ||
| 기계 질량 | 1kg | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 11800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 12500 | |
| 크기 | 길이 | mm | 2958 3275 3725 7355 8355 9275 11275 12275 | ||
| 너비 | mm | 1393 | 1437 | 1430 | |
| 높이 | mm | 1537 | 1622 | 1690 | |

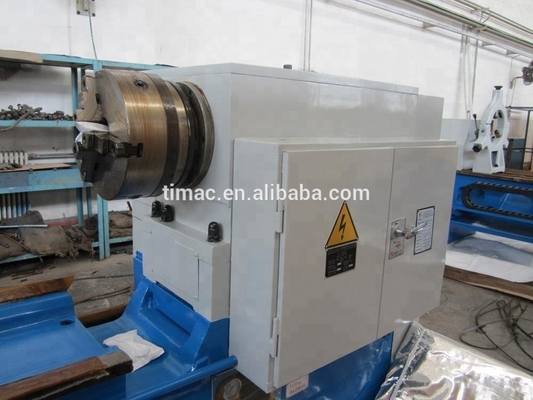

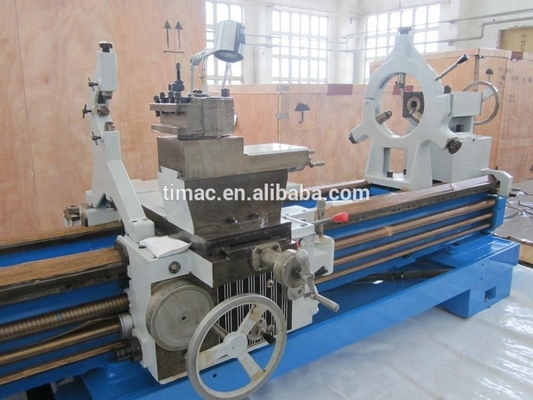

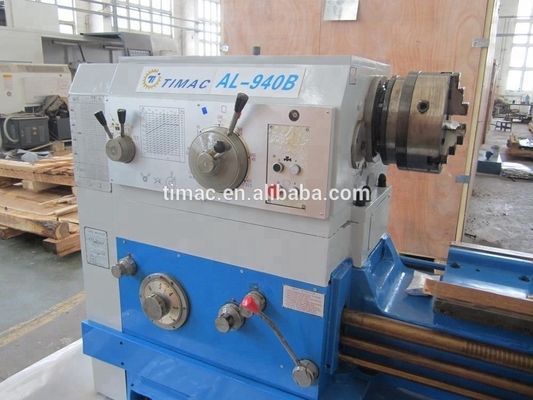

• 스핀들 및 공급 상자 • 전기 캐비닛 • 캐리 및 꼬리 스톡

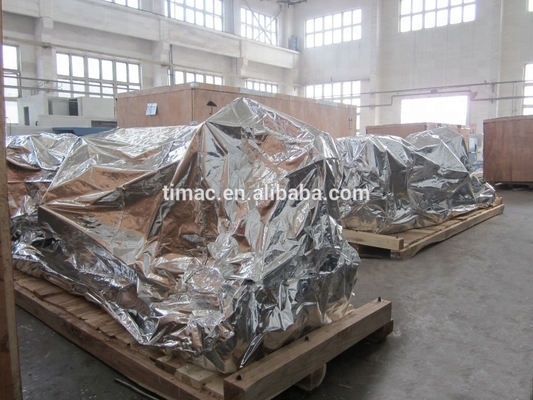

• 기계는 출하에 준비되어 있으며, 좋은 습기 방지용으로 진공 패키지를 채택합니다.
