상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 8000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 무거운 짐 |
| 베드 (밀리미터)의 폭: | 500 밀리미터 | 스핀들 모터 전원(kW): | 15 |
| 축의 번호: | 싱글 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 420mm | 여행 (Ｚ 주축)(MM): | 500 밀리미터 |
| 크기 (L*W*H): | 104852219x1830 | 전압: | 220V/380V |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 4 |
| 무게 (kg): | 9750 | 보증: | 1년 |
| 주요 판매점: | 자동 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 베드 에 Max.Swing: | 800 | 맥스..크로스 슬라이드를 넘어 스윙: | 480 |
| 중심 거리: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Max.Turning 길이: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| 베드 폭: | 600 | 부하 용량: | 3000 |
| 연장 코: | C11(C15 선택 가능) | 주축 구경: | 100 (140 선택) |
| 가늘고 긴 테이프녹화자: | 미터법 120(미터법 150 선택 가능) | 중심 높이: | 400 밀리미터 |
| 조건: | 새로운 | 축 구멍(MM): | 100 |
| 바이트 설치대 브랜드: | 프라가티 | 적용 가능한 산업: | 식물을 제조한 기계류 정비소 |
| 전시실 위치: | 이집트, 터키, 이탈리아, 브라질, 페루, 인도네시아, 멕시코, 러시아, 아르헨티나 | 판매 유형: | 일반 제품 |
| 핵심 부품: | 태도, PLC | 맥스. 거꾸로 된 길이 (밀리미터): | 7850 |
| 맥스. 방추 속도 (r.p.m): | 800 분당 | 항구: | 중국 항구 |
제품 설명
제품 설명
특징:
- 이 시리즈CNC 톱니 도는 표준 철 (HT300) 을 채택합니다. 두 번째 노화 치료 후 안정적인 특징을 가지고 있습니다.성능; 안내 길 너비 (600mm), 좋은 딱딱성, 진동 방지 능력중기동성 경화 (SHAW 68 이상의 경화) 로 가공하고 수입된 가이드웨이 밀링 기계로 가공, 긴 서비스 수명, 높은 정확성 및 좋은 유지보수성을 보장합니다. 침대 (1000mm-5000mm에서) 는 1 조각 유형, 6000mm 및 침대 위에 두 조각이 butted입니다.
-이 시리즈 기계 스핀들 구멍은 두 종류가 있습니다, 하나는 Φ100mm, 다른 Φ140mm입니다. 스핀들 베어링은 HRB, LYC 및 ZWZ에 의해 만들어진 중국의 잘 알려진 베어링을 사용합니다.SKF 및 기타 수입 굴착기더 큰 막 또는 튜브 부품 처리를 충족하기 위해 Φ140mm의 구멍 직경.
- M 코드로 제어되는 자동 수압 4회 교류기, S 코드 선택으로 제어되는 자동 단계없는 속도 변경; 수동 4 단계 변화 속도 수동 제어,S-코드 선택으로 제어되는 자동 단계없는 속도 변경수동 18단계 변속 속도 수동 제어
- 스핀드 박스는 동형 구조를 채택하여 열 변형을 균일하게하고 스핀드 중심의 오진을 피합니다.머리가 오일 바드 사이클로 윤활주요 샤프트의 앞쪽 끝은 쌍방향 각성 접촉 공 베어링의 3 개의 지원 구조를 채택합니다. 정확성을 향상시키고 경직성을 높입니다.헤드 스톡의 기어 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅.
-주 모터는 15kw 고전력 주파수 모터입니다; F400 표준 수동 3 턱 자중심 턱을 갖추고, 최종 사용자의 요구에 따라 다른 크기 수동,공기 및 수압 3 턱 및 4 턱 턱을 선택할 수 있습니다..

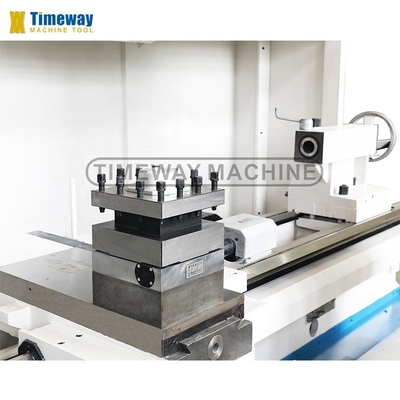

- 모든 톱니 기계는 전기 타워가 장착되어 있으며, 자유롭게 들어올릴 수 있으며, 도구가 빠르고 쉽게 변경됩니다. 수직 4 및 6 스테이션, 수평 6 스테이션 및 다른 전기 타워가 있습니다.
- 배달 전 모든 턴 기계는 동적 정확도 검출과 보상에 대한 영국 레니쇼 레이저 탐지기로 테스트됩니다.그래서 톱니 기계는 높은 위치 정확도와 반복 위치 정확도를 가지고.
-CNC 시스템은 국제적으로 유명한 FANUC, SIEMENS 또는 중국 GSK AC 서버 제어 시스템을 사용합니다. 톱니 기계는 반 폐쇄 보호 또는 완전히 폐쇄 보호를 채택합니다.비상 정지 안전 버튼을 장착, 기계가 갑자기 급격한 전력 고장 또는 다른 고장으로 부딪혔을 때, 제어 회로의 특수 설계로 인해, 그것은

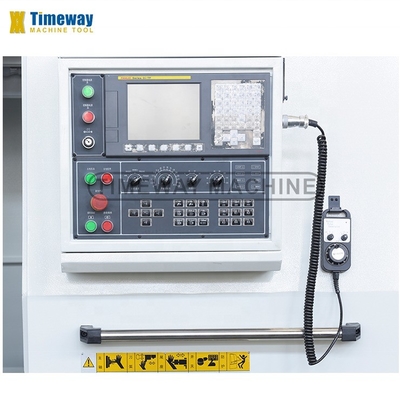

기계 및 인력 안전. 조작 패널은 지상에서 약 1500mm, 매우 중량, 인체공학적, 쾌적하고 작동하기 쉽고 기계의 작동을 이해합니다.
-이 시리즈의 톱니 기계는 광범위하게 사용되고, 유연한 작동, 원, 세트, 디스크 부품의 복잡한 모양의 모든 종류의 가공에 적합, 내부 및 외부 실린더 표면을 회전,피침형 표면, 원형 표면, 끝면, 구부러진, 칸막이, 힌트,
-특히 다종, 작은 팩트 회전 처리, 프로세스 적응력, 높은 처리 효율, 낮은 폐기물 비율, 좋은 제품 일관성, 쉬운 프로그래밍, 간단한 조작,근로자의 기술 요구사항을 줄이는 것, 그것은 이상적인 기계 처리 매체입니다
- 이 시리즈CNC 톱니 도는 표준 철 (HT300) 을 채택합니다. 두 번째 노화 치료 후 안정적인 특징을 가지고 있습니다.성능; 안내 길 너비 (600mm), 좋은 딱딱성, 진동 방지 능력중기동성 경화 (SHAW 68 이상의 경화) 로 가공하고 수입된 가이드웨이 밀링 기계로 가공, 긴 서비스 수명, 높은 정확성 및 좋은 유지보수성을 보장합니다. 침대 (1000mm-5000mm에서) 는 1 조각 유형, 6000mm 및 침대 위에 두 조각이 butted입니다.
-이 시리즈 기계 스핀들 구멍은 두 종류가 있습니다, 하나는 Φ100mm, 다른 Φ140mm입니다. 스핀들 베어링은 HRB, LYC 및 ZWZ에 의해 만들어진 중국의 잘 알려진 베어링을 사용합니다.SKF 및 기타 수입 굴착기더 큰 막 또는 튜브 부품 처리를 충족하기 위해 Φ140mm의 구멍 직경.
- M 코드로 제어되는 자동 수압 4회 교류기, S 코드 선택으로 제어되는 자동 단계없는 속도 변경; 수동 4 단계 변화 속도 수동 제어,S-코드 선택으로 제어되는 자동 단계없는 속도 변경수동 18단계 변속 속도 수동 제어
- 스핀드 박스는 동형 구조를 채택하여 열 변형을 균일하게하고 스핀드 중심의 오진을 피합니다.머리가 오일 바드 사이클로 윤활주요 샤프트의 앞쪽 끝은 쌍방향 각성 접촉 공 베어링의 3 개의 지원 구조를 채택합니다. 정확성을 향상시키고 경직성을 높입니다.헤드 스톡의 기어 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅.

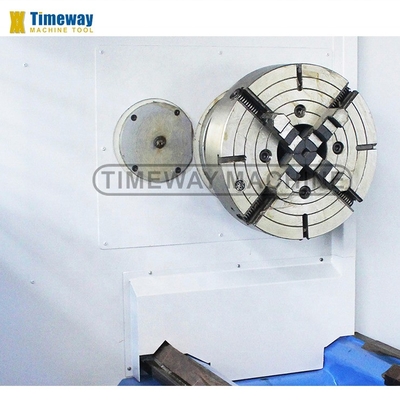

-주 모터는 15kw 고전력 주파수 모터입니다; F400 표준 수동 3 턱 자중심 턱을 갖추고, 최종 사용자의 요구에 따라 다른 크기 수동,공기 및 수압 3 턱 및 4 턱 턱을 선택할 수 있습니다..
- 모든 톱니 기계는 전기 타워가 장착되어 있으며, 자유롭게 들어올릴 수 있으며, 도구가 빠르고 쉽게 변경됩니다. 수직 4 및 6 스테이션, 수평 6 스테이션 및 다른 전기 타워가 있습니다.
- 배달 전 모든 턴 기계는 동적 정확도 검출과 보상에 대한 영국 레니쇼 레이저 탐지기로 테스트됩니다.그래서 톱니 기계는 높은 위치 정확도와 반복 위치 정확도를 가지고.
-CNC 시스템은 국제적으로 유명한 FANUC, SIEMENS 또는 중국 GSK AC 서버 제어 시스템을 사용합니다. 톱니 기계는 반 폐쇄 보호 또는 완전히 폐쇄 보호를 채택합니다.비상 정지 안전 버튼을 장착, 기계가 갑자기 급격한 전력 고장 또는 다른 고장으로 부딪혔을 때, 제어 회로의 특수 설계로 인해, 그것은
기계 및 인력 안전. 조작 패널은 지상에서 약 1500mm, 매우 중량, 인체공학적, 쾌적하고 작동하기 쉽고 기계의 작동을 이해합니다.
-이 시리즈의 톱니 기계는 광범위하게 사용되고, 유연한 작동, 원, 세트, 디스크 부품의 복잡한 모양의 모든 종류의 가공에 적합, 내부 및 외부 실린더 표면을 회전,피침형 표면, 원형 표면, 끝면, 구부러진, 칸막이, 힌트,
-특히 다종, 작은 팩트 회전 처리, 프로세스 적응력, 높은 처리 효율, 낮은 폐기물 비율, 좋은 제품 일관성, 쉬운 프로그래밍, 간단한 조작,근로자의 기술 요구사항을 줄이는 것, 그것은 이상적인 기계 처리 매체입니다
스펙 | UNIT | AK-800 |
맥스, 침대 위로 돌라 | mm | 800 |
맥스.. 횡단 슬라이드 위로 스윙 | mm | 480 |
중앙 사이의 거리는 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- |
최대 회전 길이 | mm | 850/1350/1850/2850/3850/4850/5850/7850/- |
침대 너비 | mm | 600 |
충전 용량 | 1kg | 3000 |
스핀드 코 | mm | C11 (C15) 선택 사항입니다. |
스핀들 뚫기 | mm | 100 (140 선택) |
스핀드 톱니 | 메트릭 120 (메트릭 150 선택) | |
스핀드 속도 (수동 단계) | rpm | 6~750 ((18) |
스핀드 속도 (수동 4단계 무단) | rpm | 8-800 |
스핀드 속도 (하이드로릭 4단계, 무단) | rpm | 8-800 |
중앙 높이 | mm | 400 |
턱 크기 | mm | 400 |
X/Z축 미니 먹이 단위 | mm | 00.001/0.001 |
X/Z축 급식속도 | mm/min | 4000/5000 |
크로스 여행 (X) | mm | 420 |
도구 기둥 종류 | V4 (V6/H6/H8 선택) | |
도구 변경 시간 | S | 2.4 |
타워 반복 위치 정확성 | mm | 0.008 |
도구 섹션 크기 | mm | 40x40 |
꼬리줄기 깃 지름 | mm | 100 |
꼬리줄기 깃 여행 | mm | 250 |
꼬리 깃털 | MT6 (MT5 선택) | |
작업 정확성 | IT6 | |
표면 거칠성 | pm | 라16 |
주전자 전력 | kw | 15 |
기계 무게 | 1kg | 4800/5300/5600/6000/6800/7600/8250/9750/- |
기계 길이 | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
기계 너비 | mm | 2219 |
기계 높이 | mm | 1830 |
표준 액세서리: | 선택용 액세서리: |
FANUC/GSK/SIEMENS CNC 시스템 3마방 턱, 4역 전기 도구 기둥, 작업등, 냉각 시스템, 반 닫힌 보호기, 수동 펄스 제너레이터 (MPG) 죽은 센터, 기름 총 조종등 자동 윤활 펌프, 수동으로 움직이는 꼬리 스톡, 도구와 도구 상자, 평준화 윙 & 볼트, 운영 설명서 (영어) | 4턱 턱, 안정적인 휴식 휴식을 취하세요 수압 턱, 펌마틱 턱, 수압 톱스톡, 6역 도구 기둥, 라이브 센터 에어컨 칩 컨베이어, 전체 경비. |
