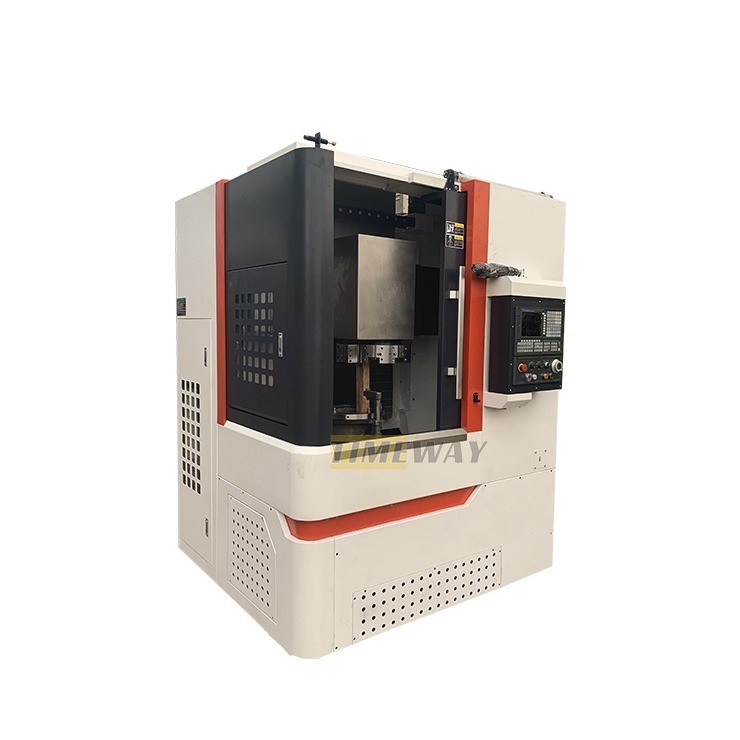

중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계

중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC
모델 번호: VTC630

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $25,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증 가능)
공급 능력: 150 세트/월당 세트
최고의 가격 접촉

상세 정보

종류: 수직 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 630
기계가공 능력: 미디움 듀티 베드 (밀리미터)의 폭: 200mm
스핀들 모터 전원(kW): 22 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 630 밀리미터
여행 (Z 주축)(MM): 700 밀리미터 전압: 220V/380V
CNC 제어 시스템: 화낙 절삭 공구대 정거장: 4
무게 (kg): 6000 보증: 1년
주요 판매점: 자동 기계 시험 보고: 제공
비디오 출입 검사: 제공 핵심 부품에 대한 보증: 1년
맥스. 회전하는 지름: 630 최대 스윙 직경: 700

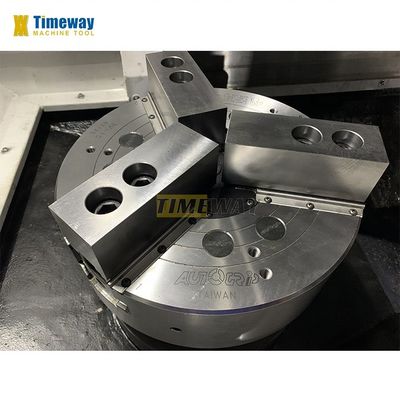

척 사이즈: 400/600 방추 속도: 10-100
공구 포스트 교차 이동(X): 630 X/Z축 급속 이송 속도: 10/15
공구대 유형: 갱타입/V4 공구 섹션 크기: 32x32
X/Z축 위치 정확도: 0.01 X/Z축 재배치 정확도: 0.008
조건: 새로운 축 구멍(MM): 100
적용 가능한 산업: 기계 정비소, 제조 공장, 소매점, 건설 작업, 에너지 & 마이닝 전시실 위치: 이집트, 터키, 루마니아
판매 유형: 다른 것 핵심 부품: PLC
맥스. 거꾸로 된 길이 (밀리미터): 800 맥스. 방추 속도 (r.p.m): 1000rpm
항구: 중국 항구

제품 설명

중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 0
제품 설명
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 1
GSK,
전기 도구 탑,
전자 핸들 휠,
윤활시스템
냉각 시스템
작업등
조종등
보호기
열 교환기,
평준화 블록 및 볼트,
도구와 도구 상자,
운영 설명서
FANUC CNC 시스템
시멘스 CNC 시스템
에어컨
체인형 칩 컨베이어
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 2
스펙
UNIT
VTC630
최대 회전 지름
mm
630
최대 스윙 지름
mm
700
턱 크기
12715718
스핀드 속도
rpm
10~1000
툴 포스트 크로스 이동 (X)
mm
630
도구 기둥 수직 이동 (Z)
mm
600
X/Z축 공급속도
mm/min
0.1-1000
X/Z축 급식속도
m/min
여호와 의 증인, 10/15
도구 기둥 종류
갱형/V4
도구 섹션 크기
mm
32x32
X/Z축 위치 정밀도
mm
0.01
X/Z축 재정치 정확도
mm
0.008
주전자 전력
kw
15/18.5
X축 공급 모터 전력
kw
2.3
Z축 피드 모터 전력
kw
2.3 (브레이크)
X/Z 축 피드 모터 토크
NM
15
기계 무게
1kg
5500
기계 세부 정보
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 3


1시리즈 CNC 단일 기둥 수직 톱니 는 현대 선진 설계 및 제조 기술을 흡수하고 CAD 최적화 설계 방법을 사용하여 설계되었습니다.최신 설계 개념을 사용하여 국내외 첨단 기능으로 장착. 2. 구조 성능에 강한 절단 실현, 작업 테이블 과중 부하, 기계의 높은 동적 및 정적 경직, 모든 이동 안전 및 안정성,긴 사용 기간과 높은 처리 효율성3. 기계는 고속 철강 및 탄화물 절단 도구, 모든 철강 및 비철강 금속 및 일부 비금속 재료의 작업 조각 처리에 적합합니다. 4.기계는 거친 과정을 완료 할 수 있으며 실린더 내부와 외부를 돌리는 완료5. 기계는 주로 기둥, 작업 테이블, 빔, 수직 도구 기둥, 주력 변속기,빔 리프팅 메커니즘, 수직 도구 후 공급 메커니즘, 빔 가이드 보호 장치, 전체 기계 전체 상자, 전기 시스템, 수압 시스템, 냉각 시스템 등.

중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 4
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

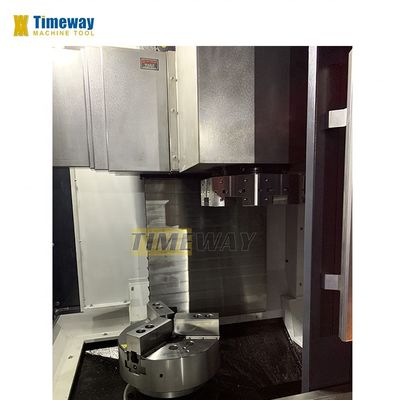

>>작업 테이블은 통합, 고강도, 고 정밀 및 짧은 고정형 스핀드 구조를 사용합니다.스핀들에는 고정밀 스프러스 볼레어 세트와 세트 두 배 줄 짧은 실린더 롤레어 레이어컴팩트 구조, 동시에 방사선 부하, 축 부하 및 기울기 모멘트를 견딜 수 있으며, 과부하의 탄력 변형은 작습니다.작업 테이블의 회전 정확도 및 운반 능력을 향상.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 네 스테이션 전기 도구 포스트: 높은 위치 정확성, 큰 클램핑 힘, 큰 부하 용량, 안정적이고 신뢰할 수 있습니다.더 큰 클램핑 힘.

중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 5
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 6
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>고객들은 FANUC, SIEMENS, 또는 KND, 다른 CNC 시스템을 선택할 수 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>특수 요구 사항에 따라, 전체 기계 커버, 칩 컨베이어
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 7
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 8

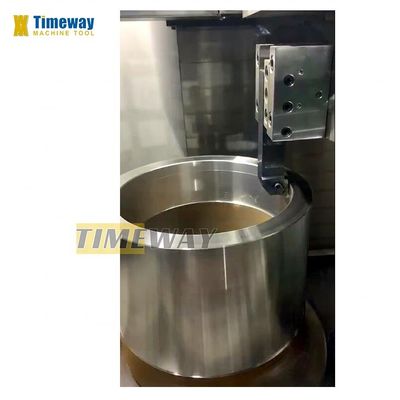

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 9
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 10
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 11

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 12
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 13
중량 직무 수직 톱니 턴 센터 제조 시설을위한 CNC 기계 14

종합 테스트 부품(CNC 톱니만 사용한다):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
