상세 정보 |
|||
| 종류: | 수직 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 500 |
|---|---|---|---|
| 기계가공 능력: | 미디움 듀티 | 베드 (밀리미터)의 폭: | 200mm |
| 스핀들 모터 전원(kW): | 22 | 축의 번호: | 싱글 |
| 감원의 수: | 2 | 여행 (Ｘ 주축)(MM): | 630 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 700 밀리미터 | 전압: | 220V/380V |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 4 |
| 무게 (kg): | 6000 | 보증: | 1년 |
| 주요 판매점: | 자동 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 맥스. 회전하는 지름: | 500 | 최대 스윙 직경: | 630 |
| 척 사이즈: | 400 | 방추 속도: | 50-2000 |
| 공구 포스트 교차 이동(X): | 400 | X/Z축 급속 이송 속도: | 0.1-1000 |
| 공구대 유형: | H8 | 공구 섹션 크기: | 32x32 |
| X/Z축 위치 정확도: | 0.006 | X/Z축 재배치 정확도: | 0.008 |
| 조건: | 새로운 | 축 구멍(MM): | 100 |
| 적용 가능한 산업: | 기계 정비소, 제조 공장, 소매점, 건설 작업, 에너지 & 마이닝 | 전시실 위치: | 이집트, 터키, 루마니아 |
| 핵심 부품: | PLC | 맥스. 거꾸로 된 길이 (밀리미터): | 800 |
| 판매 유형: | 다른 것 | 맥스. 방추 속도 (r.p.m): | 2000 분당 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
GSK, 전기 도구 탑, 전자 핸들 휠, 윤활시스템 냉각 시스템 작업등 조종등 보호기 열 교환기, 평준화 블록 및 볼트, 도구와 도구 상자, 운영 설명서 | FANUC CNC 시스템 시멘스 CNC 시스템 에어컨 체인형 칩 컨베이어 |
스펙 | UNIT | VTC400 | VTC500 |
최대 회전 지름 | mm | 400 | 500 |
최대 스윙 지름 | mm | 630 | 630 |
턱 크기 | 8/15" | 10715° | |
스핀드 속도 | rpm | 50-2000 | 50-2000 |
툴 포스트 크로스 이동 (X) | mm | 410 | 400 |
도구 기둥 수직 이동 (Z) | mm | 500 | 600 |
X/Z축 공급속도 | mm/min | 0.1-1000 | 0.1-1000 |
X/Z축 급식속도 | m/min | 여호와 의 증인, 10/15 | 16/12 |
도구 기둥 종류 | V6 | H8 | |
도구 섹션 크기 | mm | 32x32 | 32x32 |
X/Z축 위치 정밀도 | mm | 0.018 | 0.006 |
X/Z축 재정치 정확도 | mm | 0.006 | 0.008 |
주전자 전력 | kw | 22 | 18.5/22 |
X축 공급 모터 전력 | kw | 2.5 | 2 |
Z축 피드 모터 전력 | kw | 2.5 | 3 |
X/Z 축 피드 모터 토크 | NM | 15 | 10 |
기계 무게 | 1kg | 4700 | 5000 |
기계 세부 정보

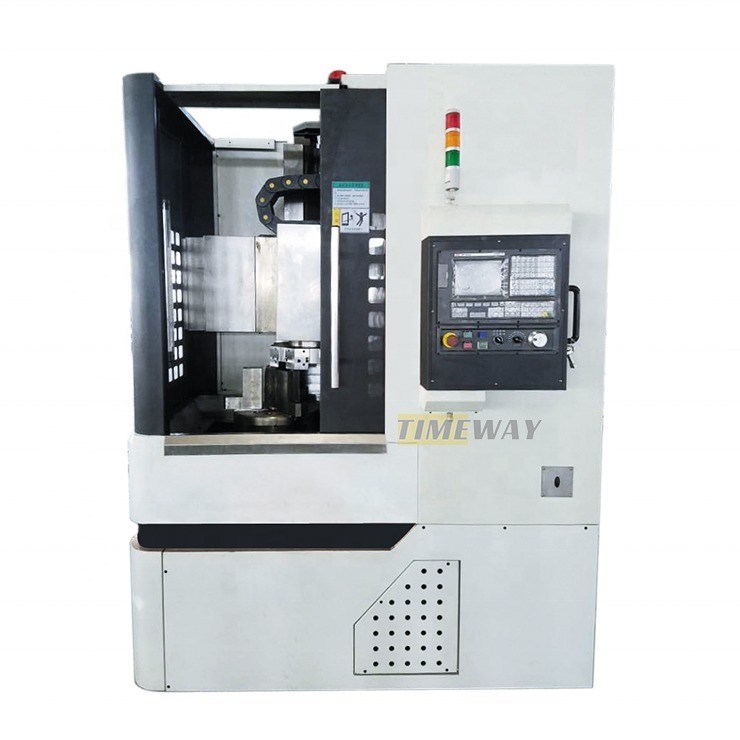

1시리즈 CNC 단일 기둥 수직 톱니 는 현대 선진 설계 및 제조 기술을 흡수하고 CAD 최적화 설계 방법을 사용하여 설계되었습니다.최신 설계 개념을 사용하여 국내외 첨단 기능으로 장착. 2. 구조 성능에 강한 절단 실현, 작업 테이블 과중 부하, 기계의 높은 동적 및 정적 경직, 모든 이동 안전 및 안정성,긴 사용 기간과 높은 처리 효율성3. 기계는 고속 철강 및 탄화물 절단 도구, 모든 철강 및 비철강 금속 및 일부 비금속 재료의 작업 조각 처리에 적합합니다. 4.기계는 거친 과정을 완료 할 수 있으며 실린더 내부와 외부를 돌리는 완료5. 기계는 주로 기둥, 작업 테이블, 빔, 수직 도구 기둥, 주력 변속기,빔 리프팅 메커니즘, 수직 도구 후 공급 메커니즘, 빔 가이드 보호 장치, 전체 기계 전체 상자, 전기 시스템, 수압 시스템, 냉각 시스템 등.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>작업 테이블은 통합, 고강도, 고 정밀 및 짧은 고정형 스핀드 구조를 사용합니다.스핀들에는 고정밀 스프러스 볼레어 세트와 세트 두 배 줄 짧은 실린더 롤레어 레이어컴팩트 구조, 동시에 방사선 부하, 축 부하 및 기울기 모멘트를 견딜 수 있으며, 과부하의 탄력 변형은 작습니다.작업 테이블의 회전 정확도 및 운반 능력을 향상.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 네 스테이션 전기 도구 포스트: 높은 위치 정확성, 큰 클램핑 힘, 큰 부하 용량, 안정적이고 신뢰할 수 있습니다.더 큰 클램핑 힘.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>고객들은 FANUC, SIEMENS, 또는 KND, 다른 CNC 시스템을 선택할 수 있습니다.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>특수 요구 사항에 따라, 전체 기계 커버, 칩 컨베이어。
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 톱니만 사용한다):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 턴트용만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
