제품 상세 정보:

원래 장소: 중국
브랜드 이름: TIMAC
모델 번호: QK-130/QK-200/QK-225

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: $65,000.00/sets 1-2 sets
포장 세부 사항: 나무상자(훈증 가능)
공급 능력: 150 세트/월당 세트
최고의 가격 접촉

상세 정보

종류: 터닝센터 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: 3000
기계가공 능력: 무거운 짐 베드 (밀리미터)의 폭: 500 밀리미터
스핀들 모터 전원(kW): 15 축의 번호: 싱글
감원의 수: 2 여행 (X 주축)(MM): 420mm
여행 (Z 주축)(MM): 380 밀리미터 크기 (L*W*H): 5177x1800x1850
전압: 220V/380V CNC 제어 시스템: 화낙
절삭 공구대 정거장: 4 무게 (kg): 6000
보증: 1년 주요 판매점: 다기능
기계 시험 보고: 제공 비디오 출입 검사: 제공
핵심 부품에 대한 보증: 1년 파이프 나사산 범위: 30-120
맥스. 베드 위에서 흔들리세요: 800 크로스 슬라이드에 대한 최대 스윙: 450
맥스. 제조 공정에 있는 제품의 길이: 1000/1500/2000/3000 Max.Turning 길이: 800/1350/1800/2800
베드 폭: 550 연장 코: C15
가늘고 긴 테이프녹화자: 미터법 140 주축 구경: 130
스핀들 중심 테이퍼: MT6 조건: 새로운
적용 가능한 산업: 호텔, 기계 수리점, 제조 공장, 레스토랑 전시실 위치: 미국, 독일, 베트남, 필리핀, 인도네시아, 인도, 러시아, 스페인, 태국, 알제리, 스리랑카, 방글라데시, 남아프리카
판매 유형: 다른 것 핵심 부품: 다른 것
맥스. 거꾸로 된 길이 (밀리미터): 3000 맥스. 방추 속도 (r.p.m): 1000rpm
축 구멍(MM): 240 항구: 중국 항구

제품 설명

800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 0
제품 설명
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 1
CNC 오일 랜더 턴의 응용 프로그램:
CNC 오일 랜더 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
››› 톱니에는 긴 톱니를 만들 수있는 톱니 회전 장착 장치가 있습니다.
››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 2
√ FANUC/SIEMENS/GSK CNC 시스템
√ 큰 구멍 턱 (전면 및 후면)
√ 죽은 센터
√ 4역 전기 도구 기둥
√ 냉각 시스템
√ 작업등
√ 조종등
√ 반 닫힌 보호기
√ 수동 펄스 생성기 (MPG)
√ 자동 윤활 시스템
√ 기름 총
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)

펌프 턱
다른 도구 포스트
_ 안정적으로 쉬세요
_ 휴식을 따르세요
에어컨
칩 컨베이어
긴 파이프에 대한 뒷지구
라이브 센터



800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 3
사양
단위
QK-130
QK-200
QK-225
용량
침대 위로 흔들고
mm
630/800
630/800
630/800
크로스 슬라이드
mm
340/540
340/540
340/540
중앙 사이의 거리는
mm
1000/1500/3000
1000/1500/3000
1000/1500/3000
파이프 스레딩 범위
mm
30~126
50-193
50~220
침대 너비
mm
550
550
550
최대 부하량
1kg
3000
3000
3000
스핀들
스핀들 뚫기
mm
130
200
225
스핀드 속도 단계
단계
무단 (3회)
스테프리스 (수동 4회전) 또는 (하이드라릭 4회전)
스테프리스 (수동 4회전) 또는 (하이드라릭 4회전)
스핀드 속도
rpm
30~650
20~500
20~500
턱 크기
mm
400
500
500
차크 타입
-
수동 3턱
수동 3턱
수동 3턱
타워
타워 타입
-
전기 4단계
전기 4단계
전기 4단계
도구 턱 크기
mm
32x32
32x32
32x32
먹이
X축 이동
mm
320/420
320/420
320/420
Z축 이동
mm
850/1350/2850
850/1350/2850
850/1350/2850
X축 급식속도
mm/min
4000
4000
4000
Z축 빠른 공급
mm/min
6000
6000
6000
Tailstock
꼬리줄기 깃 지름
mm
100
100
100
꼬리 깃털
-
MT5
MT5
MT5
꼬리줄기 깃 여행
mm
250
250
250
주전자 전력
kw
11
11
11
냉각 액체의 모터 파워
kw
0.125
0.125
0.125
다른 것
기계의 차원
mm
3300/3800/5300x1800x1750
3300/3800/5300x1800x1750
3300/3800/5300x1800x1750
기계 무게
1kg
4500/5000/6000
4600/5100/6100
4700/5200/6200
기계 세부 정보
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 4

이중 턱 (전면 및 후면):

톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 5
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 6
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 7

4개의 역의 전기 탑:

- 유명한 브랜드 전기 타워, 높은 위치 정확성

꼬리류:

- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.

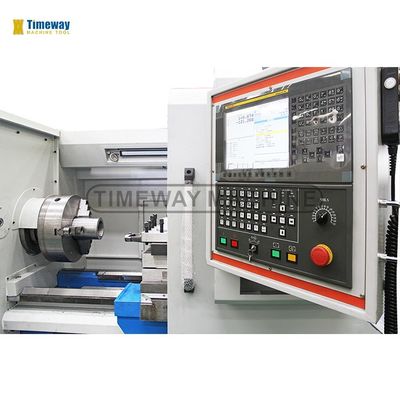

CNC 시스템:

시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 8
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 9
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 10

철강 파이프 스레드를 위한 자동 생산 라인 (선택 사항)
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 11
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 12
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 13
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 14
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 15

시험 - 둥글기 및 원통성:

바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하

시험 - 수직성:

디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만

테스트 - 거칠성:

바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 16
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 17
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 18

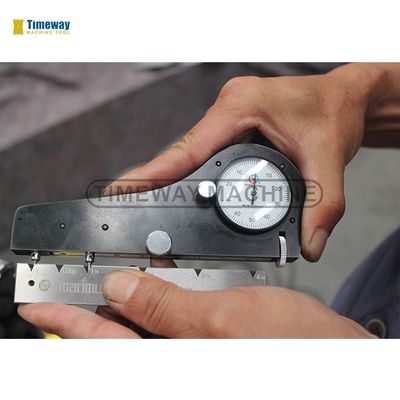

스레드 회전 테스트:

얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 19
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 20
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 21

종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):

모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 22
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 23
왜 우리 를 선택 합니까?
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 24
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 25
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 26
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 27
레니샤우 레이저 인터페로미터 (CNC 오일 랜터 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 28
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 29
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 30
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 31
800mm 맥스. 높은 정밀성을 위해 침대 위에 스윙 CNC 금속 턴 오일 국가 라트 메신 32
