››› 톱니에는 긴 톱니를 만들 수있는 톱니 회전 장착 장치가 있습니다.
››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
|
상세 정보 |
|||
| 종류: | 터닝센터, CNC파이프나사선반 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1100 밀리미터 |
| 스핀들 모터 전원(kW): | 37 | 축의 번호: | 싱글 |
| 감원의 수: | 2 | 여행 (Ｘ 주축)(MM): | 850 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 450mm | 크기 (L*W*H): | 9000X3200X2800 |
| 전압: | 220V/380V | CNC 제어 시스템: | 화낙 |
| 절삭 공구대 정거장: | 8, 4 | 무게 (kg): | 24000 |
| 보증: | 1년 | 주요 판매점: | 경쟁력 있는 가격 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 파이프 나사산 범위: | 330-460 |
| 베드 에 Max.Swing: | 1200 | 맥스. 크로스슬라이드 위에서 흔들리세요: | 710 |
| 맥스. 제조 공정에 있는 제품의 길이: | 1500/3000/5000 | 맥스. 회전하는 길이: | 2800/4800 |
| 도구의 전폭: | 1100 | 연장 코: | A2-28 |
| 가늘고 긴 테이프녹화자: | 미터법 140 | 주축 구경: | 465 |
| 조건: | 새로운 | 적용 가능한 산업: | 건축 자재 상점, 기계 수리점, 제조 공장 |
| 전시실 위치: | 이집트, 터키, 이탈리아, 브라질, 페루, 인도네시아, 멕시코, 러시아, 아르헨티나 | 판매 유형: | 다른 것 |
| 핵심 부품: | 태도, PLC | 맥스. 방추 속도 (r.p.m): | 258 분당 회전수 |
| 축 구멍(MM): | 550 | 맥스. 거꾸로 된 길이 (밀리미터): | 5000 |
| 항구: | 중국 항구 | ||
제품 설명

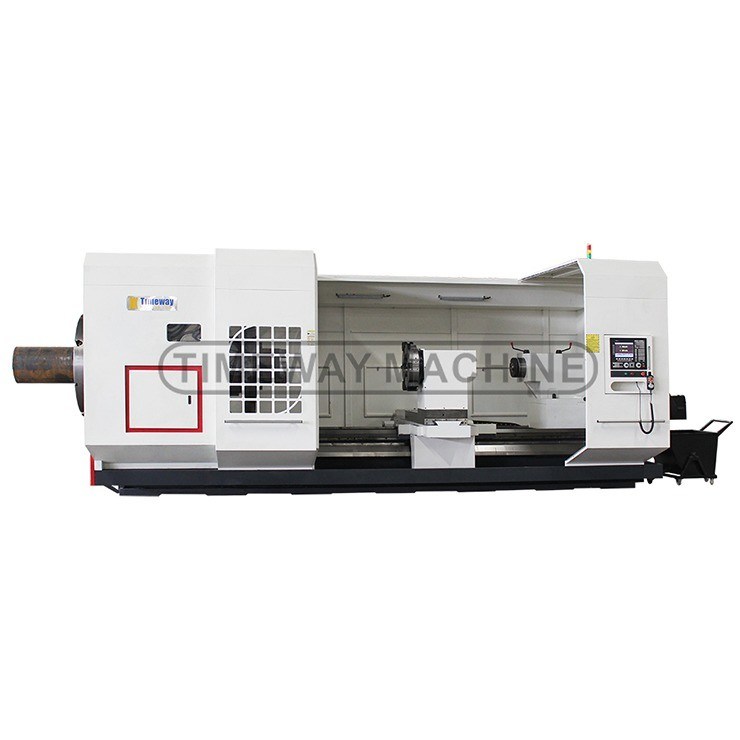

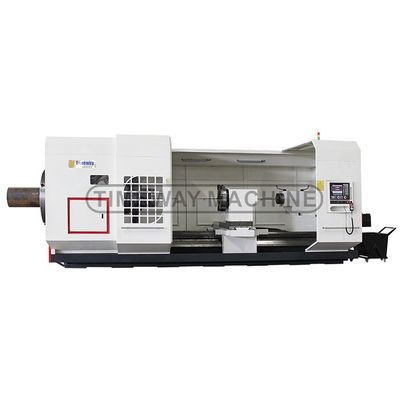

cnc 파이프 스레드 턴
제품 설명
CNC 오일 랜더 턴의 응용 프로그램:
CNC 오일 랜더 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
√ FANUC/SIEMENS/GSK CNC 시스템 √ 큰 구멍 턱 (전면 및 후면)√ 죽은 센터 √ 4역 전기 도구 기둥 √ 냉각 시스템 √ 작업등 √ 조종등 √ 반 닫힌 보호기 √ 수동 펄스 생성기 (MPG) √ 자동 윤활 시스템 √ 기름 총 √ 수동으로 움직이는 꼬리 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 펌프 턱 다른 도구 포스트 _ 안정적으로 쉬세요 _ 휴식을 따르세요 에어컨 칩 컨베이어 긴 파이프에 대한 뒷지구 라이브 센터 |
사양 | 단위 | QK-520 | QK-550 | QK-640 |
파이프 스레딩 범위 | mm | 330-510 | 330-550 | 330-630 |
맥스, 침대 위로 돌라 | mm | 1200 | 1250 | 1400 |
크로스 슬라이드 | mm | 710 | 900 | 800 |
작업 조각의 최대 길이 | mm | 1500/3000/5000 | 1500/3000/5000 | 1500/3000/5000 |
최대 회전 길이 | mm | 1250/2750 | 1250/2750/4750 | 1250/2750/4750 |
가이드웨이의 팽창 | mm | 765 | 1100 | 1100 |
스핀드 코 | - | 스레드 종류 | A2-28 | 스레드 종류 |
스핀들 뚫기 | mm | 520 | 550 | 640 |
스핀드 속도 | rpm | 8-190 (수동 3단계) | 23-258 (수동 2단계) | 2-120 (수동 3단계) |
턱 크기 | mm | 1000 (전기) | 1250 (수동) | 1250 (수동) |
X축 이동 | mm | 520 | 750 | 750 |
기계 길이 | mm | 5000/6500/9000 | 5500/7000/9000 | 5600/7100/9100 |
기계 너비 | mm | 2300 | 2500 | 2500 |
기계 높이 | mm | 2200 | 2500 | 2500 |
기계 무게 | 톤 | 20 월 16 일 | 17.8/19/23 | 3월 18일 |
CNC 시스템 | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
기계 세부 정보

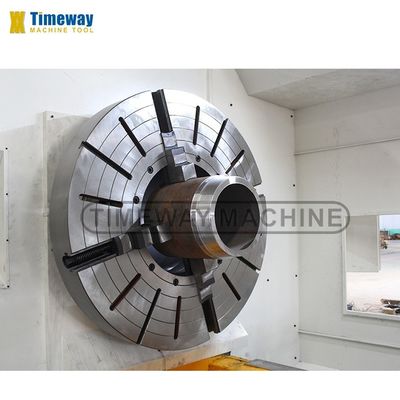

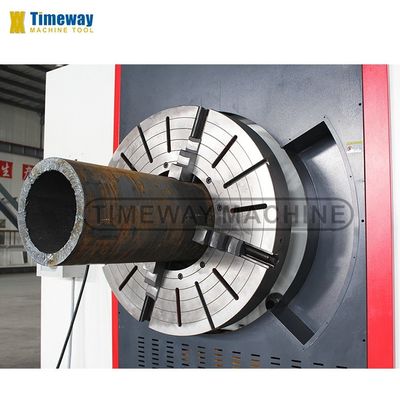

이중 턱 (전면 및 후면):
톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).

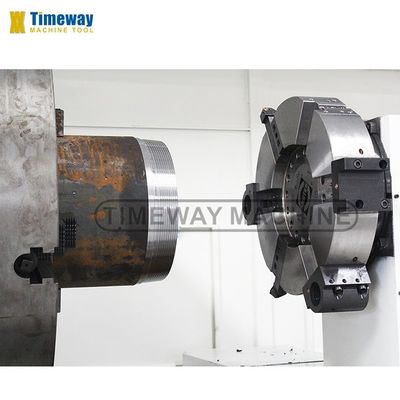

4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워, 높은 위치 정확성

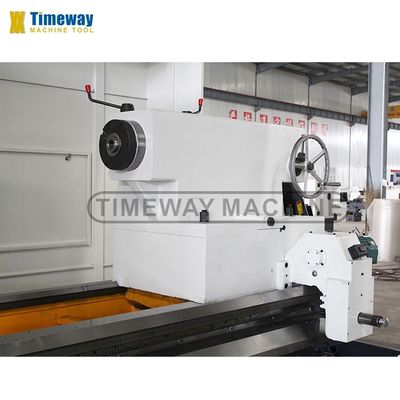

꼬리류:
- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.

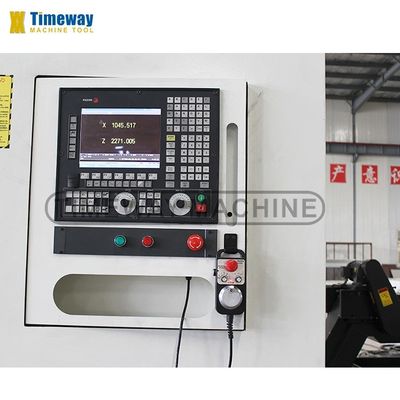

CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
철강 파이프 스레드를 위한 자동 생산 라인 (선택 사항)
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
