상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 5000 | 가늘고 긴 속도(r.p.m)의 범위: | 3.15 - 315 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 755 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 22 |
| 전압: | 220V ~ 460V | 크기 (L*W*H): | 기계 모델로 |
| 무게 (kg): | 12500 킬로그램 | 보증: | 1년 |
| 주요 판매점: | 긴 서비스 라이프 | 판매 유형: | 핫 제품 2021 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 작업 정확도 등급: | IT6 |
| 경직성: | 라1.6um | 척: | 4개 턱 독립 척 |
| 척 사이즈: | 1000 밀리미터 | 베드 에 스윙지름: | 1250 밀리미터 |
| 크로스 슬라이드 위의 스윙 직경: | 865 밀리미터 | 최대 작업물 중량: | 6톤(선택 : 8톤) |
| 교차하는 여행: | 580mm | 종단 여행: | 3000 밀리미터 |
| 조건: | 새로운 | 축 구멍(MM): | 130 |
| 적용 가능한 산업: | 호텔, 의류 가게, 건축 재료 가게, 기계 수리 가게, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄점,건설사업, 에너지 & 광업, 식품 | 전시실 위치: | 캐나다, 미국, 이탈리아, 프랑스, 독일, 멕시코, 러시아, 스페인, 남아프리카, 호주 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 | 맥스. 거꾸로 된 길이 (밀리미터): | 4800mm |
| 연도: | 2020 | 항구: | 중국 항구 |
제품 설명

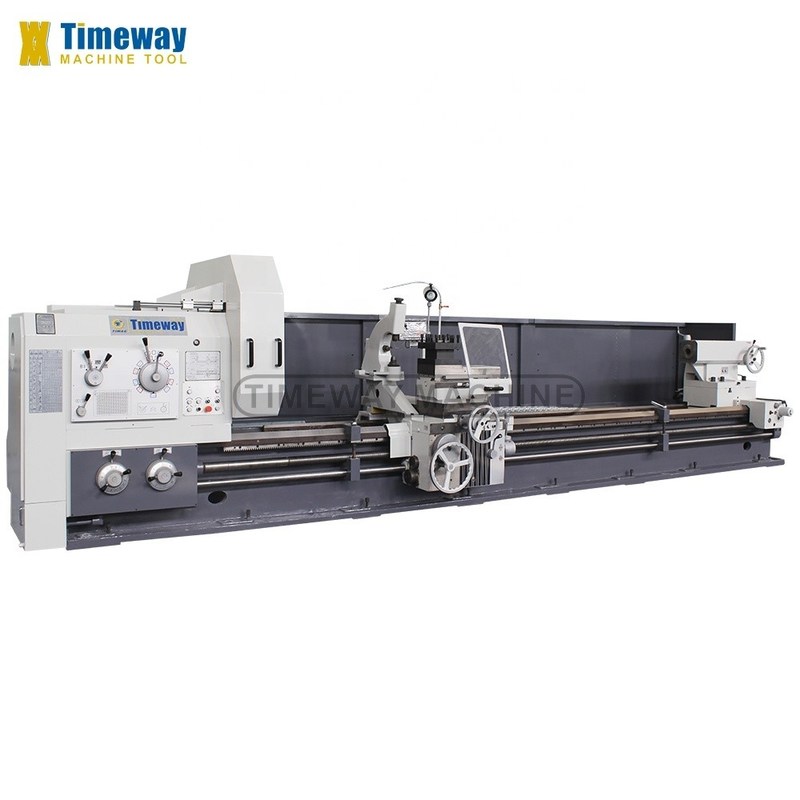

| 평행 금속 톱니 가속기 중용 수평 톱니 |
| 기술 매개 변수 |
| 사양 | 단위 | AL-1000B | AL-1250B | AL-1400B | AL-1600B |
| 맥스, 침대 위로 돌라 | mm | 1000 | 1250 | 1400 | 1640 |
| 크로스 슬라이드 | mm | 615 | 865 | 1015 | 1250 |
| 중앙 사이의 거리는 | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| 최대 회전 길이 | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | |||
| 침대 너비 | mm | 755 | 755 | 755 | 755 |
| 충전 용량 | 1kg | 6000 (선택: 8000) | 6000 (선택: 8000) | 6000 (선택: 8000) | 6000 (선택: 8000) |
| 스핀드 코 | - | A2-15 | A2-15 | A2-15 | A2-15 |
| 스핀들 뚫기 | mm | 130 | 130 | 130 | 130 |
| 스핀드 톱니 | - | 미트릭 140 | 미트릭 140 | 미트릭 140 | 미트릭 140 |
| 스핀드 속도 범위 | rpm | 전면 3.15-315, CW 3.5-291 | |||
| 스핀드 속도 단계 | 단계 | 앞: 21, 뒤: 12 | |||
| X/Z축 피드 종류 | 종류 | 56/56 | 56/56 | 56/56 | 56/56 |
| 공급 범위 | mm | 길도: 0.1-12; 가로: 0.05-6; 상단 도구 기둥: 0.025-3 | |||
| 메트릭 스레드 범위 (종) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| 인치 가닥 범위 (종) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| 모듈 스레드 범위 (종) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| 직선 가닥 범위 (종) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| 도구 기단에서 스핀들 중심까지의 거리 | mm | 48 | 48 | 48 | 48 |
| 도구 기둥 회전 각도 | ° | ±90° | ±90° | ±90° | ±90° |
| 크로스 슬라이드 이동 | mm | 520 | 580 | 580 | 630 |
| 상단 슬라이드 이동 | mm | 300 | 300 | 300 | 300 |
| 도구 섹션 크기 | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| 급식 속도 | mm/min | 경상선: 3740; 가로: 1870; 최고 도구 기둥: 935 | |||
| 꼬리줄기 깃 지름 | mm | 160 | 160 | 160 | 160 |
| 꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | 300 |
| 꼬리 깃털 | - | MT6 | MT6 | MT6 | MT6 |
| 주전자 전력 | kw | 22 | 22 | 22 | 22 |
| 기계 길이 | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| 기계 너비 | mm | 2150 | 2150 | 2150 | 2150 |
| 기계 높이 | mm | 1700 | 1825 | 1950 | 2150 |
| 표준 액세서리:
| 선택용 액세서리: |
|
|
|
| 특징 |
수평 톱니바퀴는 주름, 강철 및 비철금속의 크고 중형 부품을 가공하기에 적합합니다. 그것은 외부 원, 내부 구멍, 끝 면, 굴곡, 드릴링,지루하고 둥지를 틀고, 그리고 인치, 모듈, 지름과 같은 다양한 내부 및 외부 스레드를 메트릭으로 전환 할 수 있습니다.
1.755mm의 침대 스펜으로 높은 딱딱한 전체 침대가 기계의 강한 안정성과 높은 정밀도를 보장하며 6000kg까지의 침대 부하량을 제공합니다.
2130mm 큰 구멍을 위해 구멍을 통해 스핀 들 표준, 그리고 A2-15 스핀 들 코 연결 유형을 채택, 스핀 들의 러나웃 정확도는 더 좋습니다.
3기계 도구는 모터의 짧은 피침형 표면을 상위 도구 기둥으로 절단 할 수 있으며, 긴 피침형 표면을 상위 도구 기둥과 길쭉한 공급로 돌릴 수 있습니다.
4높은 전력, 높은 강도 및 높은 속도 및 강력한 절단을위한 넓은 속도 범위, 33 속도의 3.15-315rpm의 속도 범위.
5가공 필요에 따라 고객은 전기 이동 톱 스톡을 선택하여 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킬 수 있습니다.
1높은 강도를 가진 침대.
침대는 주조 구조 침대로 만들어집니다. 내부 갈비뼈는 합리적인 배열과 높은 경직성을 가지고 있으며, 안내 레일은 중간 주파수 진압 쇄기 과정을 채택합니다.슬라이딩 가이드 표면에, 횡단 방지 안내판 기술이 채택되고 마찰 완화 계수와 같은 동적 특성이 최적 상태입니다.따라서 저속 크롤링의 발생을 피합니다..
2고강도와 고정도 스핀들
기계 도구 스핀들 베어링은 유명한 브랜드 제품을 채택합니다. 스핀들 박스는 열 변형 균일성을 만들기 위해 대칭 구조를 채택하고 스핀들 중심의 오프셋을 피합니다..열 변형을 줄이기 위해, 헤드 스톡은 오일 바드 사이클로 윤활합니다. 메인 샤프트의 앞쪽 끝은 양방향 각성 접촉 구슬 베어링의 세 개의 지원 구조를 채택합니다.정확성 향상 및 경직성 증가. 헤드 스톡의 기어는 정확한 전송과 낮은 소음을 보장하기 위해 꺼지고 땅으로 고정됩니다. 잘 조립 된 스핀드는 낮은 온도 상승의 특성을 가지고 있습니다.작은 열 변형과 높은 정확성, 이는 스핀드가 장기 작동 중 비교적 안정적인 정확도를 유지할 수 있습니다.
3.스핀들 축의 흐름을 방지하기 위해 열 대칭 구조의 스핀들 박스.
| 기계에 대한 세부 정보 |
| 스핀드 박스 33단계 스핀드 속도 | 표준 4턱 독립 턱 |
| | |
| PTFE 레일로 운반 | 선택적인 전기 이동 꼬리 스톡 |
| |
| 지름 130mm 구멍을 통해 스핀들 | 22kw 큰 전력 주 모터 |
| |
| CE 표준 전기 기기 | 선택적으로 2/3축 DRO |
| |

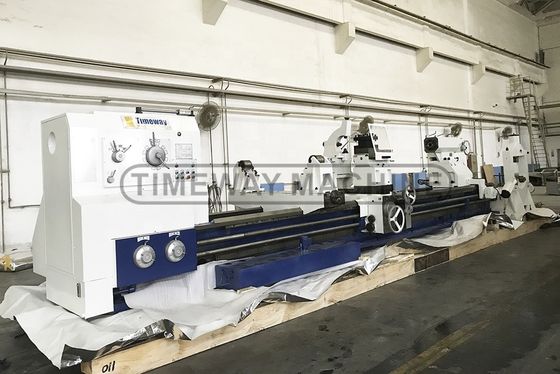

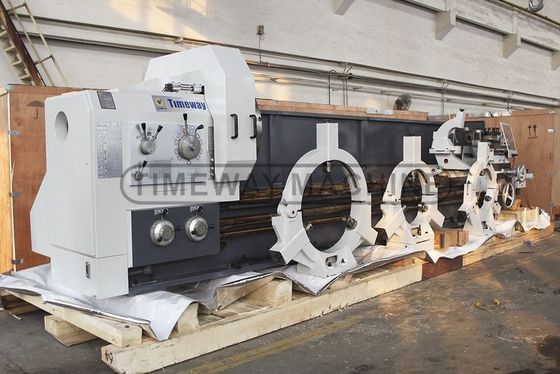

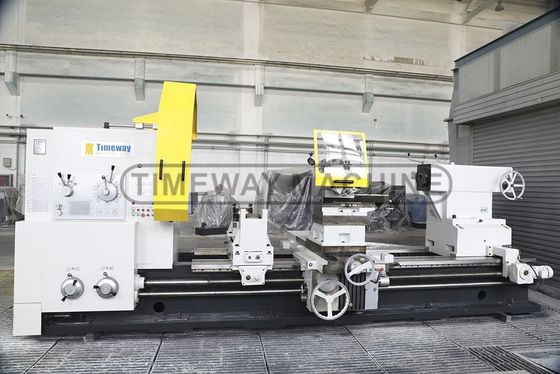

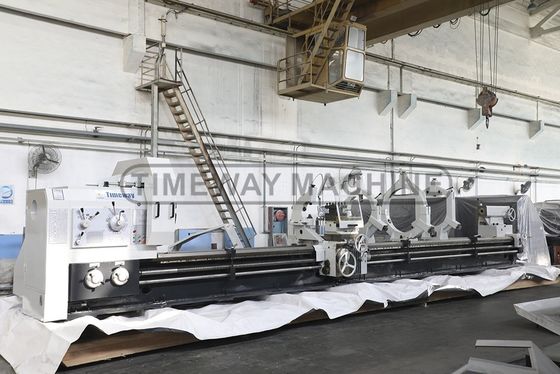

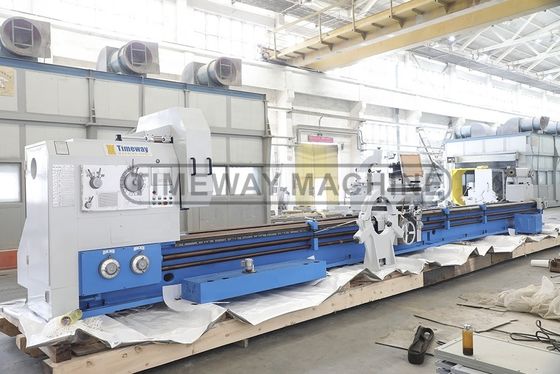

| 운송을 위한 완성된 기계 |
| AL-1250Bx5000 |
|
| 알-1250Bx8000 |
| |
| 알-1600Bx10000 |
| |
| AL-1600Bx6000 |
|
| AL-1000Bx3000 |
|
Q:왜 TIMEWAY MACHINE를 선택했나요?
A:1 경쟁력 있는 가격으로 높은 품질;
2, 전문 연구개발팀과 25년 수출 경험
3, 60 개국 이상 수출;
4 CE, ISO 인증서
5. 24시간 온라인 서비스 (Skype, WhatsApp, Wechat, Trademanager);
6. 12개월 품질 보증;
7 문제 해결을 위해 해외 엔지니어들이 준비되어 있습니다.
Q:QC나 기계에 대한 안전 기준이 있나요?
A:예, 우리는 좋은 품질을 보장하기 위해 매우 엄격한 품질 관리 부서를 설립했습니다.
Q:MOQ는 얼마죠?
A:1 세트 (일부 저비용 기계만 1 세트 이상)
Q:지불 조건은?
A:(1) T/T, 30%의 사전 지불과 70%의 잔액 지불을 선박 전에 지불해야 합니다.
(2) 시야에서 돌이킬 수 없는 LC
(3) 웨스턴 유니온, 머니그램 등
Q:보증은 어때요?
A:보증 기간은 배달 후 1 년입니다. 심지어 기간을 넘어, 우리는 기계에 대한 평생 서비스를 제공 할 것입니다.
