상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1500 | 가늘고 긴 속도(r.p.m)의 범위: | 6 - 800 분당 회전수 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 550 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 11 |
| 전압: | 220V/380V/400V/415V/440V/460V | 크기 (L*W*H): | 3725x1473x1622mm (크기) |
| 무게 (kg): | 3900 킬로그램 | 보증: | 1년 |
| 주요 판매점: | 높은 정확도 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | 일반 |
| 자동 등급: | 반자동입니다 | 색상: | 명령으로서 |
| 맥스. 회전하는 지름: | 800mm | 최대 회전 직경 간극: | 1000mm |
| 갭 길이: | 300mm | Max. 최대. workpiece weight 공작물 무게: | 2000kg |
| Z축 리드스크류 피치: | 12mm | 스레드 종류: | 미터법, 인치법, 모듈법, 직경법 |
| 가이드웨이 유형: | V플랫형 | 조건: | 새로운 |
| 축 구멍(MM): | 100 | 적용 가능한 산업: | 건축 자재 상점, 기계 수리점, 제조 공장 |
| 전시실 위치: | 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 러시아, 호주 | 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 |
| 맥스. 거꾸로 된 길이 (밀리미터): | 1350 밀리미터 | 연도: | 2021 |
| 항구: | 중국 항구 | ||
제품 설명

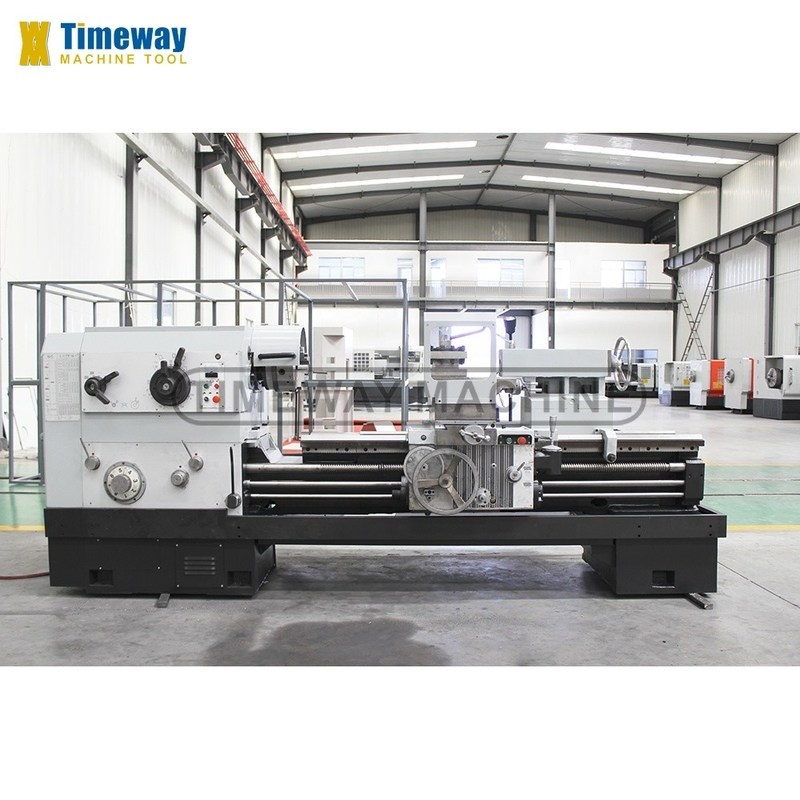

| 2021 핫 중국 엔진 라트 메탈 턴 머신
AL-800Bx1500
|
| 실제 테스트: |
| 외면 절단면: | ||
|
|
|
|
| 절단 끝면: | |
|
|
|
| 표준 액세서리:
| 선택용 액세서리: |
|
|
|
| 기술 매개 변수: |
| 항목 | 단위 | AL-630B | AL-800B | AL-940B | |
| 용량 | 침대 위로 흔들고 | mm | 630 | 800 | 940 |
| 바퀴를 돌리세요 | mm | 350 | 520 | 660 | |
| 작업 조각의 최대 길이 | mm | 7501000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||
| 최대 회전 길이 | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| 가이드웨이의 팽창 | mm | 550 | 550 | 550 | |
| 스핀들 | 스핀드 코 |
| C11 | ||
| 스핀드 구멍 | mm | 110 | |||
| 스핀드 구멍 |
| 1120 | |||
| 스핀들 속도의 범위 | r/min | 7.5~1000 | 6~800 | 6~800 | |
| 스핀들 속도의 수 |
| 18종 | |||
| 먹이 운동 | 경도 및 가로 | r/min | 640.1~24.32 | ||
| 크로스-롱도지상식량 |
| 1/2 | |||
| 리드 스크루의 스루프 피치 | mm | 12 | |||
| 메트릭 스레드의 수와 범위 | mm | 501~240mm | |||
| 인치 가닥의 수와 범위 | T.P.I | 2614~1 | |||
| 모듈 가닥의 수와 범위 | mm | 530.5~120mm | |||
| 지름의 빗줄의 수와 범위 | T.P.I | 2428~1 | |||
| 급속한 이동 속도 | mm/min | 4000 | |||
|
| 크로스 슬라이드의 최대 이동 | mm | 440 | 540 | 570 |
| 최상위 슬라이드 이동 | mm | 200 | |||
| 도구 스탠크의 섹션 | mm | 32 | |||
| Tailstock | 꼬리 깃의 지름 | mm | 100 | ||
| 꼬리 깃털의 이동 | mm | 250 | |||
| 꼬리 잎의 톱니 구멍 |
| 모스 5 | |||
| 다른 것 | 주전자 전력 | kw | 11 | ||
| 기계 질량 | 1kg | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500 - | |
| 기계 전체 차원 | 길이 | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| 너비 | mm | 1393 | 1437 | 1430 | |
| 높이 | mm | 1537 | 1622 | 1690 | |
| 특징: |
- 이 엔진 톱니바퀴는 주로 내부 및 외부 실린더, 피자형 및 기타 스윙 표면을 회전하는 데 적합하며 다양한 메트릭, 인치 모듈 및 지름 피치 스레드를 회전합니다.그들은 또한 오일 굴곡과 키웨이를 부착하는 데 사용할 수 있습니다..
- 침대의 옆벽은 이중 肋판으로 구성되어 있으며 내부 肋판의 모양은 박스 타입과 굽은 肋판 조합입니다.
- 선두에는 단 한 개의 레버로 작동되는 장치가 있으며, 이 장치는 바퀴를 빠르게 통과하는 데 사용됩니다.
- 스핀들 브레이킹 및 회전 방향 변경은 수압 시스템, 또는 당신의 선택에 따라 수동 작동에 의해 제어됩니다.
- 좌석 가이드웨이는 부드러운 벨트 마모 저항성 물질로 붙여져 있습니다.
- 전력 톱니에 자동 공급 장치를 장착할 수 있습니다.
- 상단 슬라이드는 짧은 콩을 회전하는 데 독립적으로 사용할 수 있습니다. 또는 길쭉한 콩 표면을 회전하는 길쭉한 공급과 함께 사용할 수 있습니다.
| 기계에 대한 세부 사항: |

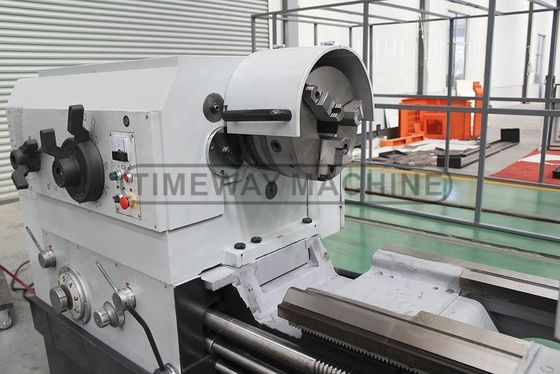

| 3턱 턱:
C11 스핀드 코는 3턱 또는 4턱 턱을 빠르게 연결합니다. 선택적인 턱 보호기 조작자의 안전을 위해 |

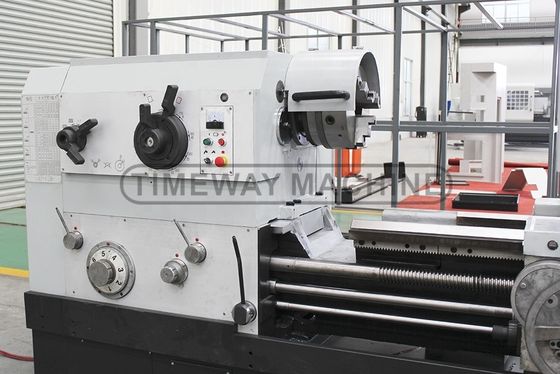

| | 헤드 톡:
18단계 스핀드 속도 다양한 종류의 처리 요구 사항을 충족시키기 위해.
|

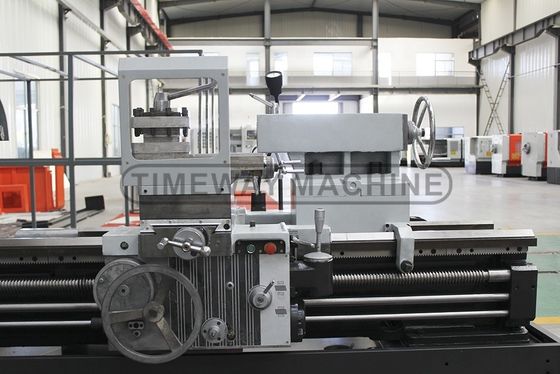

| | 수송물 및 꼬리물:
모든 슬라이딩 표면은 기계의 정확성과 원활한 이동을 보장하기 위해 0.04mm 미만의 간격으로 수동으로 스크래프됩니다. |
| 간격 (선택)
간격 베드 턴에는 큰 지름의 디스크 부품을 가공하기 위해 분리 할 수있는 간격이 있습니다. |

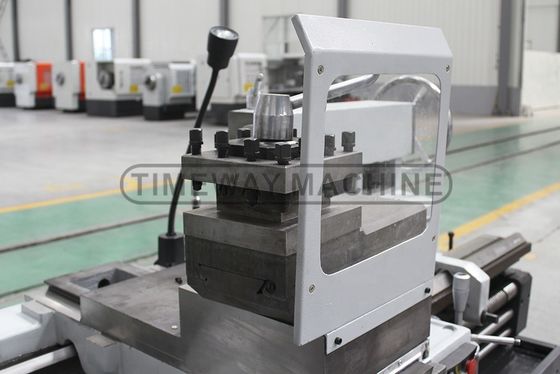

| 4개의 역 도구 포스트:
수동 4 스테이션 도구 기둥은 표준이며 높은 위치 정확성입니다. 도구 기둥의 안전 보호기는 선택적입니다. |

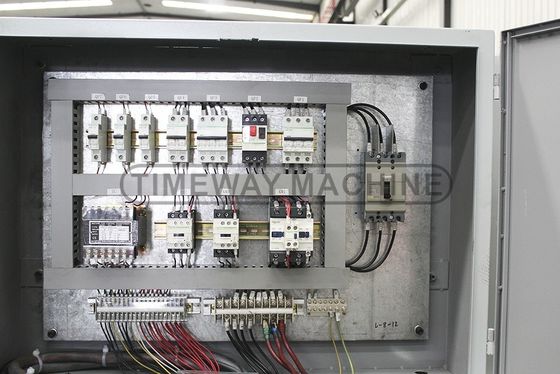

| CE 규격에 따른 전기용 캐비닛:
슈나이더 전기 부품을 채택, 높은 안정성 및 신뢰할 수있는 동작. |
