상세 정보 |
|||
| 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 8000 | 가늘고 긴 속도(r.p.m)의 범위: | 0.8 - 160 분당 |
|---|---|---|---|
| 기계가공 능력: | 무거운 짐 | 베드 (밀리미터)의 폭: | 1600 |
| 종류: | 수평 | 스핀들 모터 전원(kW): | 75 |
| 전압: | 220V-440V | 크기 (L*W*H): | 18577x2515x2655mm |
| 무게 (kg): | 36000KG | 보증: | 1년 |
| 주요 판매점: | 긴 서비스 라이프 | 판매 유형: | 일반 제품 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | 색상: | 요구조건으로서 |
| 척 사이즈: | 1600/1800/2000mm | 가늘고 긴 테이프녹화자: | 1:7 |
| 부하 용량: | 25/32/40톤 | 테일스톡 퀼 직경: | 300/400 밀리미터 |
| 크로스슬라이드는 이동합니다: | 800mm | 종단 여행: | 8000 밀리미터 |
| 상단 도구 포스트 이동: | 600 밀리미터 | 꼬리 톱니 여행: | 300mm |
| 공구 섹션 크기: | 70x70mm | 조건: | 새로운 |
| 적용 가능한 산업: | 제조 공장, 소매업, 건설 작업 | 전시실 위치: | 캐나다, 터키, 영국, 미국, 이탈리아, 프랑스, 독일, 브라질, 페루, 멕시코, 러시아, 스페인, 칠레, UAE, 우즈베키스탄, 호주 |
| 핵심 부품: | 베어링, 펌프, 기어, 모터, 기어박스, 압력용기 | 맥스. 거꾸로 된 길이 (밀리미터): | 7800 밀리미터 |
| 축 구멍(MM): | 85 | 연도: | 2020 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
특징:
이 토노 기계는 25/32/40 톤의 부하 용량으로 보편적 턴입니다. 사용 된 롤러 지원 및 안정적인 휴식 후, 부하
용량은 40 톤입니다. 그것은 고속 철강 및 단단한 합금 철강 도구에 적합합니다.
실린더 및 디스크 모양의 부품, 돌기 외곽 반지, 끝면, 슬로팅, 절단
루트, 그리고 600mm 이하의 길이의 다양한 가닥을 회전하기 위해 상단 도구 수납기 (중고 바퀴를 통해) 를 사용하는 것.
1.lathe 침대는 고품질 주사기로 한 번 주사기로 주사기로 주사기로 된 상자 모양의 삼각형 철도 구조입니다.
철 (HT300). 두 번의 노화 치료 후 안정성은 좋습니다. 안내 레일의 폭은 1600 mm, 딱딱함은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명을 보장, 높은
정확성과 좋은 유지.
2기계 도구의 주요 구동 메커니즘은 75 KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200. 스핀드는 무단
속도 조절 범위 0.8~160r/min
3공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀드 속도와 직접 관련이 있습니다.
그리고 먹이 속도는 선택하기 편리합니다.
4꼬리 톱니는 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5전기 이동 스톱 스톡을 장착 한 토노 기계 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6토노 기계는 두 가지 종류의 중앙 프레임을 공급합니다. 즉 닫힌 중앙 프레임과 열린 중앙 프레임입니다.
7두 줄의 고 정밀 래크가 기계 앞과 뒤에 설치되어 있습니다. 앞 래크는 바퀴 공급을
회전 스레드를 실현하고, 뒷줄의 래크는 모터화 된 움직임을 위해 꼬리 스톡을 구동합니다.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다. 스핀들
상자는 열 변형을 균일하게 만들기 위해 대칭 구조를 채택하고 스핀 들의 중심의 오프셋을 피합니다.
열 변형을 줄이기 위해, 머리가 오일 욕실 주기로 윤활합니다. 머리의 기어들은 꺼지고
정확한 전송 및 낮은 소음을 보장하기 위해 땅으로 연결됩니다. 잘 조립 된 스핀드는 낮은 온도의 특성을 가지고 있습니다.
상승, 작은 열 변형 및 높은 정확성, 이는 스핀드가 장기간에 걸쳐 비교적 안정적인 정확성을 유지하도록합니다.
수술
이 토노 기계는 25/32/40 톤의 부하 용량으로 보편적 턴입니다. 사용 된 롤러 지원 및 안정적인 휴식 후, 부하
용량은 40 톤입니다. 그것은 고속 철강 및 단단한 합금 철강 도구에 적합합니다.
실린더 및 디스크 모양의 부품, 돌기 외곽 반지, 끝면, 슬로팅, 절단
루트, 그리고 600mm 이하의 길이의 다양한 가닥을 회전하기 위해 상단 도구 수납기 (중고 바퀴를 통해) 를 사용하는 것.
1.lathe 침대는 고품질 주사기로 한 번 주사기로 주사기로 주사기로 된 상자 모양의 삼각형 철도 구조입니다.
철 (HT300). 두 번의 노화 치료 후 안정성은 좋습니다. 안내 레일의 폭은 1600 mm, 딱딱함은
좋은, 그리고 진동 방지 능력은 강합니다. 수입 가이드 밀링 기계에 의해 정밀 밀링은 긴 수명을 보장, 높은
정확성과 좋은 유지.
2기계 도구의 주요 구동 메커니즘은 75 KW DC 모터에 의해 구동됩니다. 변속 속도 제어 모드의 총 속도 비율은 1:22.2, 3단계 속도 변경, 기계 및 전기 속도 비율은 1:200. 스핀드는 무단
속도 조절 범위 0.8~160r/min
3공급 시스템은 빛 막대기를 통해 주 드라이브에 연결되어있어 공급은 스핀드 속도와 직접 관련이 있습니다.
그리고 먹이 속도는 선택하기 편리합니다.
4꼬리 톱니는 회전 가능한 구조로 센터의 마모와 열을 줄입니다.
5전기 이동 스톱 스톡을 장착 한 토노 기계 표준, 운영자의 노동 강도를 줄이고 업무 효율성을 향상시킵니다.
6토노 기계는 두 가지 종류의 중앙 프레임을 공급합니다. 즉 닫힌 중앙 프레임과 열린 중앙 프레임입니다.
7두 줄의 고 정밀 래크가 기계 앞과 뒤에 설치되어 있습니다. 앞 래크는 바퀴 공급을
회전 스레드를 실현하고, 뒷줄의 래크는 모터화 된 움직임을 위해 꼬리 스톡을 구동합니다.
8고직성 및 고 정밀 스핀들: 기계 도구 스핀들 베어링은 국내 유명 브랜드 제품을 채택합니다. 스핀들
상자는 열 변형을 균일하게 만들기 위해 대칭 구조를 채택하고 스핀 들의 중심의 오프셋을 피합니다.
열 변형을 줄이기 위해, 머리가 오일 욕실 주기로 윤활합니다. 머리의 기어들은 꺼지고
정확한 전송 및 낮은 소음을 보장하기 위해 땅으로 연결됩니다. 잘 조립 된 스핀드는 낮은 온도의 특성을 가지고 있습니다.
상승, 작은 열 변형 및 높은 정확성, 이는 스핀드가 장기간에 걸쳐 비교적 안정적인 정확성을 유지하도록합니다.
수술
사양 | 단위 | AL-2500H | AK-520 |
맥스, 침대 위로 돌라 | mm | 2500 | |
크로스 슬라이드 | mm | 2200 | 520 |
중앙 사이의 거리는 | mm | 3000~20000 | 300 |
턱의 최대 토크 | N.m | 80000 | |
침대 너비 | mm | 1600 (3 슬라이드) | |
충전 용량 | 톤 | 32 | |
스핀드 톱니 | - | 75° | |
턱 지름 | mm | 1600/1800/2000 | C8 |
스핀드 속도 범위 | rpm | 0.8-160 (단계 없이) | 80 |
길쭉한 먹이 범위 | mm | 0.125-48 (18) | 11986년 |
크로스 피드 범위 | mm | 0.063-24 (18) | 25-2000년 |
메트릭 실 | mm | 2-40 | |
인치 가닥 | TPI | 1-14 | |
모듈 스레드 | MP | 1.5-20 | |
크로스 슬라이드의 최대 이동 | mm | 800 | |
최상위 슬라이드 이동 | mm | 600 | |
도구 스탠크의 섹션 | mm | 70x70 | |
꼬리줄의 둥지 지름 | mm | 300 | |
꼬리줄기 깃 여행 | mm | 300 | |
꼬리 깃털 | - | 100, 1:7 | |
Tailstock 급식 속도 | mm/min | 3000 | |
꼬리 깃속 급식 속도 | mm/min | 664 | |
주전자 전력 | kw | 75 | |
기계 길이 | mm | 13577~21577 | |
기계 너비 | mm | 2515 | |
기계 높이 | mm | 2655 |
· 4 턱 중용 독립 턱 · 안정적인 휴식 (길이 3M 이상) · 휴식을 따르십시오 (길이 3M 이상) · 전기 이동 스톡 · 꼬리 덩어리의 죽은 중심 · 4역 도구 포스트 · 냉각 시스템 · 작업등 · 도구 및 도구 상자 · 평준화 윙과 볼트 · 운영 설명서 (영어) | · 2 축 또는 3 축 디지털 표시기 · 턱 보호 · 도구 기둥 보호 · 후방 스프래시 보호 · 빠른 도구 변경 · 밀링 장착장치 |

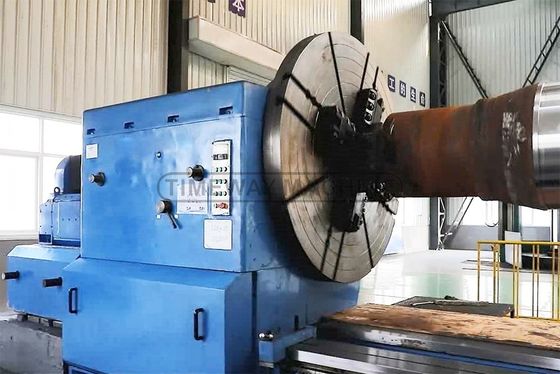

스핀드 박스:
토노 기계의 경우, 구멍을 통해 스핀드
지름 85mm, 상자 분할 구조, 높은 접촉 경직성; 앞과 뒷 뒷지원을 사용하는 스핀들
기계적 구조로 큰 lathes의 방사선 run-out 및 축적 run-out, 고 회전 정확도. 고 주파수 소화
고 정밀, 원활한 작동, 낮은 소음.
지름 85mm, 상자 분할 구조, 높은 접촉 경직성; 앞과 뒷 뒷지원을 사용하는 스핀들
기계적 구조로 큰 lathes의 방사선 run-out 및 축적 run-out, 고 회전 정확도. 고 주파수 소화
고 정밀, 원활한 작동, 낮은 소음.

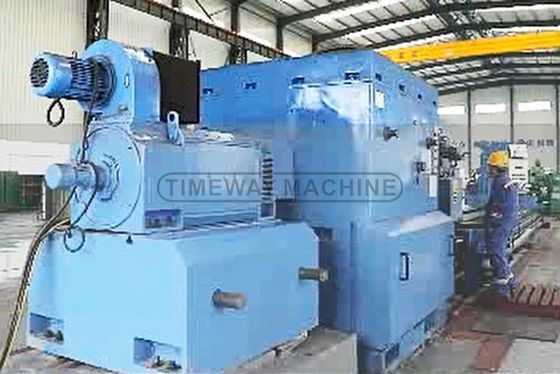

DC 75 KW 주 모터:
무거운 작업 턴 스핀드 속도를 얻을 수 있습니다
0.8-160 rpm로 스테프리스, 주 변속기 구조는 DC 75 KW 주 모터, 큰 토크와 무거운 작업 절단을위한 강력한 회전 힘에 의해 구동됩니다.스핀드 속도는 압력 및 자기성 조절을 통해 조정됩니다..
0.8-160 rpm로 스테프리스, 주 변속기 구조는 DC 75 KW 주 모터, 큰 토크와 무거운 작업 절단을위한 강력한 회전 힘에 의해 구동됩니다.스핀드 속도는 압력 및 자기성 조절을 통해 조정됩니다..

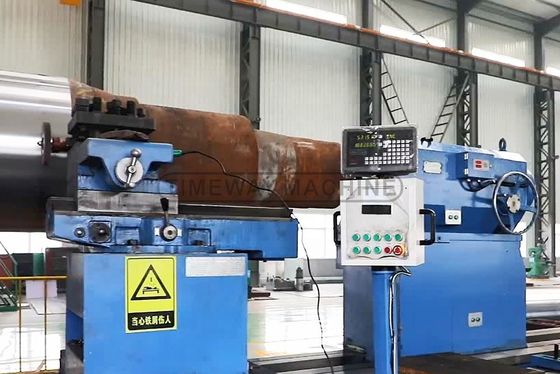

수송:
턴의 공급 시스템은 주요에 연결되어 있습니다
빛 막대기를 통해 운전, 그래서 공급 스핀들 속도와 직접 관련되어, 공급 속도 선택에 적합합니다.
두 줄의 고 정밀 래크가 앞과 뒤에 설치되어 있습니다. 거대한 중량 래크, 앞 래크는
바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해
빛 막대기를 통해 운전, 그래서 공급 스핀들 속도와 직접 관련되어, 공급 속도 선택에 적합합니다.
두 줄의 고 정밀 래크가 앞과 뒤에 설치되어 있습니다. 거대한 중량 래크, 앞 래크는
바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해 바퀴가 가닥을 돌리는 것을 실현하기 위해

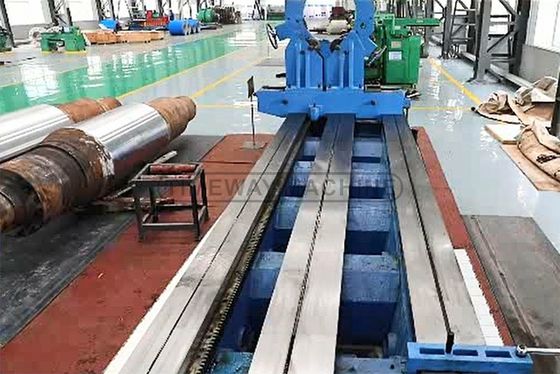

3개의 슬라이드 레일:
큰 무거운 임무는 3 슬라이드 레일 구조를 채택, 침대 너비는 1600 mm까지, 높은 딱딱함과 강한 반 진동으로 로딩 용량은 40톤입니다.턴의 레일은 중기 주파수 경화 (HRC68) 를 채택합니다., 그리고 수입된 철도 밀링으로 밀링
그래서 무거운 임무는 긴 서비스 수명, 높은 경직성, 그리고 좋은 안정.
그래서 무거운 임무는 긴 서비스 수명, 높은 경직성, 그리고 좋은 안정.
꼬리류:
높은 강도와 큰 용량.
꼬리 지름: 400mm
중앙에 톱니 모양의 각: 75°
꼬리동물의 실제 이동: 300mm
꼬리 턱 가로 이동 도중: 15mm
꼬리 지름: 400mm
중앙에 톱니 모양의 각: 75°
꼬리동물의 실제 이동: 300mm
꼬리 턱 가로 이동 도중: 15mm
안정적인 휴식 및 롤러 지원:
거대 톱니가 표준적으로 안정적인 휴식을 갖추고 있으며, 롤러 지원은 고객의 선택에 따라 선택됩니다.
전기 캐비닛:
명확한 전선 레이아웃, CE 표시 전기 부품.
