››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
|
상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 3000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 등대세 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 9000 | 베드 (밀리미터)의 폭: | 356 밀리미터 |
| 스핀들 모터 전원(kW): | 11 | 축의 번호: | 싱글 |
| 감원의 수: | 3 | 여행 (Ｘ 주축)(MM): | 570 밀리미터 |
| 여행 (Ｚ 주축)(MM): | 850 밀리미터 | 위치 결정 정밀도 (밀리미터): | ±0.001 |
| 반복성 (X/Y/Z) (밀리미터): | ±0.002 | 크기 (L*W*H): | 5600*1930*1900 |
| 전압: | 220V | CNC 제어 시스템: | 화낙 |
| 절삭 공구대 정거장: | 4 | 무게 (kg): | 7700 |
| 보증: | 1년 | 주요 판매점: | 자동 |
| 기계 시험 보고: | 제공 | 비디오 출입 검사: | 제공 |
| 핵심 부품에 대한 보증: | 1년 | CNC 또는 아니: | CNC |
| 기계 종류: | 선반 기계 CNC | 제품 이름: | CNC 선반 메신 |
| 기능: | 금속 가공 | 정확성: | 고 정밀도 기계 |
| 제품 종류: | 경제적 CNC 선반 | 색상: | 선택적인 고객 |
| 가공: | 금속 가공 톱니 기계 | 방추 속도: | 5-400rpm |
| 조건: | 새로운 | 바이트 설치대 브랜드: | HONGDA |
| 적용 가능한 산업: | 건축 자재 상점, 기계 수리점, 제조 공장 | 전시실 위치: | 아무 것도 |
| 판매 유형: | 뜨거운 제품 2019년 | 핵심 부품: | 모터, 펌프 |
| 연도: | 2023 | 맥스. 방추 속도 (r.p.m): | 400 분당 |
| 축 구멍(MM): | 275 | 맥스. 거꾸로 된 길이 (밀리미터): | 3000 |
| 항구: | 중국 항구 | ||
제품 설명
제품 설명
CNC 오일 랜더 턴의 응용 프로그램:
CNC 오일 랜더 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
√ FANUC/SIEMENS/GSK CNC 시스템 √ 큰 구멍 턱 (전면 및 후면)√ 죽은 센터 √ 4역 전기 도구 기둥 √ 냉각 시스템 √ 작업등 √ 조종등 √ 반 닫힌 보호기 √ 수동 펄스 생성기 (MPG) √ 자동 윤활 시스템 √ 기름 총 √ 수동으로 움직이는 꼬리 √ 도구 및 도구 상자 √ 평준화 비늘 & 볼트 √ 사용 설명서 (영어) | 펌프 턱 다른 도구 포스트 _ 안정적으로 쉬세요 _ 휴식을 따르세요 에어컨 칩 컨베이어 긴 파이프에 대한 뒷지구 라이브 센터 |
사양 | 단위 | QK-280 | QK-330 | QK-390 | QK-440 |
파이프 스레딩 범위 | mm | 130~270 | 190~320 | 190~380 | 270-430 |
맥스, 침대 위로 돌라 | mm | 1000 | 1000 | 1000 | 1000 |
크로스 슬라이드 | mm | 610 | 610 | 610 | 610 |
작업 조각의 최대 길이 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
최대 회전 길이 | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
가이드웨이의 팽창 | mm | 755 | 755 | 755 | 755 |
스핀드 코 | - | 스레드 종류 | 스레드 종류 | 스레드 종류 | 스레드 종류 |
스핀들 뚫기 | mm | 280 | 330 | 390 | 440 |
스핀드 속도 | rpm | 10-320 (수동 4단계) | 10-280 (수동 3단계) | 8-205 (수동 3단계) | 8-205 (수동 3단계) |
턱 크기 | mm | 800 (수동) | 780 (전기) | 850 (전기) | 1000 (전기) |
X/Z축의 최소 공급량 증가 | mm | 00.001/0.001 | 00.001/0.001 | 00.001/0.001 | 00.001/0.001 |
X/Z축 급식속도 | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
X축 이동 | mm | 520 | 520 | 520 | 520 |
타워 타입 | mm | V4 | V4 | V4 | V4 |
도구 스탠크의 섹션 | mm | 40x40 | 40x40 | 40x40 | 40x40 |
반복성 인덱싱 | mm | 0.008 | 0.008 | 0.008 | 0.008 |
최대 절단 힘 | N | 29400 | 29400 | 29400 | 29400 |
꼬리줄기 깃 지름 | mm | 160 | 160 | 160 | 160 |
꼬리줄기 깃 여행 | mm | 300 | 300 | 300 | 300 |
꼬리 깃털 | - | MT6 | MT6 | MT6 | MT6 |
주전자 전력 | kw | 22 | 22 | 22 | 22 |
작업 정확성 | 음 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
표면 거칠성 | 음 | 라16 | 라16 | 라16 | 라16 |
기계 길이 | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
기계 너비 | mm | 2050 | 2080 | 2220 | 2220 |
기계 높이 | mm | 2050 | 2080 | 2120 | 2120 |
기계 무게 | 톤 | 100.5/12.2 | 110.5/12.5 | 12/13 | 13/14 |
CNC 시스템 | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
기계 세부 정보
이중 턱 (전면 및 후면):
톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).

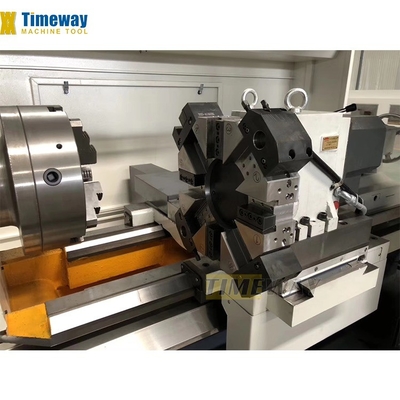

4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워, 높은 위치 정확성
꼬리류:
- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.

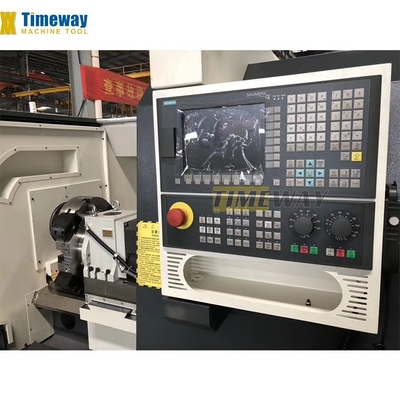

CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
철강 파이프 스레드를 위한 자동 생산 라인 (선택 사항)
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):
모든 CNC lathes는 외부 표면, 단계, 아크 표면, 톱니 표면 등을 절단하는 기계의 모든 표준 검사 후에 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 오일 랜터 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
