››› 톱니에는 긴 톱니를 만들 수있는 톱니 회전 장착 장치가 있습니다.
››› 톱니에는 긴 부분을 강력하게 클램프 할 수있는 이중 턱이 있습니다.
››› 톱니바퀴는 뒷지원을 갖추고 있습니다.보조지구 더 긴 부품
|
상세 정보 |
|||
| 종류: | 수평 | 맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: | 1000, 1500, 2000, 3000, 4000 |
|---|---|---|---|
| 구조: | 플랫 베드 선반 | 기계가공 능력: | 미디움 듀티 |
| 맥스. 중량의 제조 공정에 있는 제품(KG): | 1800 | 베드 (밀리미터)의 폭: | 400 |
| 축의 번호: | 싱글 | 감원의 수: | 2 |
| 여행 (Ｘ 주축)(MM): | 1500mm | 여행 (Ｚ 주축)(MM): | 500 밀리미터 |
| 위치 결정 정밀도 (밀리미터): | ±0.001 | 반복성 (X/Y/Z) (밀리미터): | ±0.002 |
| 크기 (L*W*H): | 4800*2520*2120 | 전압: | 선택 사항 |
| CNC 제어 시스템: | 화낙 | 절삭 공구대 정거장: | 4 |
| 무게 (kg): | 9000 | 보증: | 1년 |
| 주요 판매점: | 다기능, 경쟁력 있는 가격, 높은 안전 수준, 고정확도, 지속 가능성, 높은 생산성, 긴 서비스 수명, 작동이 쉬움 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 1년 |
| 가늘고 긴 속도(r.p.m)의 범위: | 5 - 400 분당 회전수 | 여행 (Ｙ 주축)(MM): | 0 밀리미터 |
| 가늘고 긴 테이프녹화자: | ISO40, BT40 | 절단 토크: | 1985년 Nm |
| 급속 이송 속도(mm/min): | 0~4mm/분 | 공급속도 (분 밀리미터 /): | 0~5mm/분 |
| 민. 공구 교체의 타임즈 지: | 6 | CNC 또는 아니: | CNC 선반 기계 |
| 기계 종류: | 전환 | 제품 이름: | 수평선반기 |
| 키워드: | CNC 금속 선반 기계 | 정확성: | 고 정밀도 기계 |
| 색상: | 선택적인 고객 | 브랜드: | 타임웨이 |
| 제어 시스템: | (선택적인) 지멘스 GSK 화낙 | 맥스. 베드 위에서 흔들리세요: | 260 밀리미터 |
| 중심 거리: | 2000 | ||
제품 설명
제품 설명

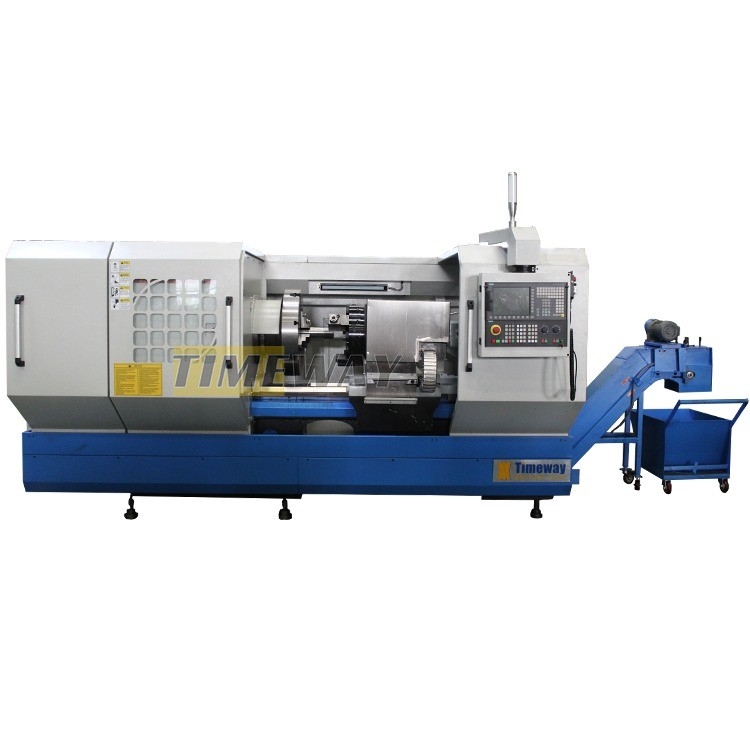

CNC 오일 랜더 턴의 응용 프로그램:
CNC 오일 랜더 턴은 석유, 지질, 광산 및 화학 산업 및 농업 관개 및 배수에서 사용자의 특별한 요구 사항을 충족합니다.그것은 연합 관절의 다양한 직선 및 톱 파이프 스레드를 잘라낼 수 있습니다그러나, 펌프 파이프와 비교하여 더 경제적이고 효율적으로,그것은 다양한 메트릭을 절단하는 엔진 턴으로 사용될 수 있습니다., 와워트 및 모듈 스레드, 샤프트 및 디스크.
|
√ FANUC/SIEMENS/GSK CNC 시스템 √ 큰 구멍 턱 (전면 및 후면)√ 죽은 센터
√ 4역 전기 도구 기둥
√ 냉각 시스템
√ 작업등
√ 조종등
√ 반 닫힌 보호기
√ 수동 펄스 생성기 (MPG)
√ 자동 윤활 시스템
√ 기름 총
√ 수동으로 움직이는 꼬리
√ 도구 및 도구 상자
√ 평준화 비늘 & 볼트
√ 사용 설명서 (영어)
|
펌프 턱
다른 도구 포스트
_ 안정적으로 쉬세요
_ 휴식을 따르세요
에어컨
칩 컨베이어
긴 파이프에 대한 뒷지구
라이브 센터 |
|
사양
|
단위
|
QK-520
|
QK-550
|
QK-640
|
|
파이프 스레딩 범위
|
mm
|
330-510
|
330-550
|
330-630
|
|
맥스, 침대 위로 돌라
|
mm
|
1200
|
1250
|
1400
|
|
크로스 슬라이드
|
mm
|
710
|
900
|
800
|
|
작업 조각의 최대 길이
|
mm
|
1500/3000/5000
|
1500/3000/5000
|
1500/3000/5000
|
|
최대 회전 길이
|
mm
|
1250/2750
|
1250/2750/4750
|
1250/2750/4750
|
|
가이드웨이의 팽창
|
mm
|
765
|
1100
|
1100
|
|
스핀드 코
|
-
|
스레드 종류
|
A2-28
|
스레드 종류
|
|
스핀들 뚫기
|
mm
|
520
|
550
|
640
|
|
스핀드 속도
|
rpm
|
8-190 (수동 3단계)
|
23-258 (수동 2단계)
|
2-120 (수동 3단계)
|
|
턱 크기
|
mm
|
1000 (전기)
|
1250 (수동)
|
1250 (수동)
|
|
X/Z축의 최소 공급량 증가
|
mm
|
00.001/0.001
|
00.001/0.001
|
00.001/0.001
|
|
X/Z축 급식속도
|
m/min
|
4/4
|
4/4
|
4/4
|
|
X축 이동
|
mm
|
520
|
750
|
750
|
|
타워 타입
|
mm
|
V4
|
V4
|
V4
|
|
도구 스탠크의 섹션
|
mm
|
50x50
|
50x50
|
50x50
|
|
반복성 인덱싱
|
mm
|
0.008
|
0.008
|
0.008
|
|
최대 절단 힘
|
N
|
30000
|
30000
|
30000
|
|
꼬리줄기 깃 지름
|
mm
|
160
|
260
|
260 (순환 펜)
|
|
꼬리줄기 깃 여행
|
mm
|
300
|
300
|
300
|
|
꼬리 깃털
|
-
|
MT6
|
메트릭 80
|
메트릭 80
|
|
주전자 전력
|
kw
|
22
|
37
|
37
|
|
작업 정확성
|
음
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
표면 거칠성
|
음
|
라16
|
라16
|
라16
|
|
기계 길이
|
mm
|
5000/6500/9000
|
5500/7000/9000
|
5600/7100/9100
|
|
기계 너비
|
mm
|
2300
|
2500
|
2500
|
|
기계 높이
|
mm
|
2200
|
2500
|
2500
|
|
기계 무게
|
톤
|
20 월 16 일
|
17.8/19/23
|
3월 18일
|
|
CNC 시스템
|
-
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
기계 세부 정보

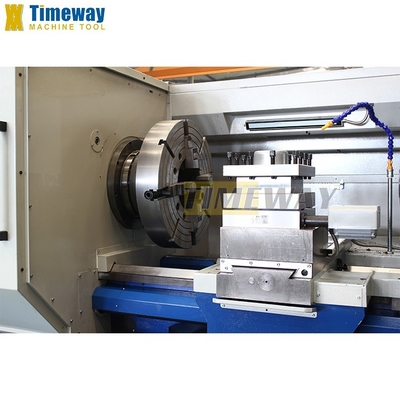

이중 턱 (전면 및 후면):
톱니 표준은 이중 턱 (3-턱 또는 4-턱), 스핀드는 다양한 지름 긴 막을 충족 할 수 있습니다, 스핀드 구멍은 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390mm, 440mm, 520mm, 630mm, 및 사용자 정의 스핀드 구멍 (5.1" ~ 24.8 ′′).

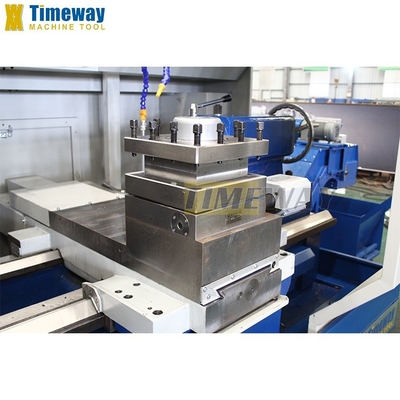

4개의 역의 전기 탑:
- 유명한 브랜드 전기 타워, 높은 위치 정확성
꼬리류:
- 수동 이동 꼬리 스톡은 표준으로 제공되며 전기 이동 스톡은 선택적입니다.
CNC 시스템:
시멘스, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK 등이 있습니다.
철강 파이프 스레드를 위한 자동 생산 라인 (선택 사항)
시험 - 둥글기 및 원통성:
바의 외부 표면을 회전하는 정확성, 시험 정확성:
둥글기: 0.01mm 이하
실린더성: 0.025/300mm 이하
시험 - 수직성:
디스크의 끝 표면을 회전하는 정확성, 시험 정확성:
수직성: 0.02/300mm 미만
테스트 - 거칠성:
바의 외부 표면을 돌리는 정확성, 시험 정확성: 거칠성: Ra1.6um
스레드 회전 테스트:
얇은 회전 톱니 가닥 (톱니: 1:16, 스레드 피치: 3.175mm), 특수 측정 장치로 테스트 한 후, 0.015/25.4mm까지 축적 된 피치 오류를 충족 할 수 있습니다.
종합 테스트 부품(CNC 오일 랜터 턴에만 적용됩니다.):
모든 CNC lathes는 기계의 모든 표준 검사 후에, 외부 표면, 단계, 활면, 톱니 표면 등을 절단하는 최종 절단 과정을 수행해야합니다.CNC 시스템의 안정성 및 기계의 전반적인 성능을 검사하기 위해.
왜 우리 를 선택 합니까?
레니샤우 레이저 인터페로미터 (CNC 오일 랜터 턴에만):
배달 전에, 그것은 UK RENISHAW 레이저를 채택하여 동적 정밀 테스트 및 오프셋을 수행하므로 기계는 높은 위치 정확성과 재 위치 정확성을 가지고 있습니다.
